HXR-NX5C/NX5E/NX5J/NX5M/NX5N/NX5P/NX5U
1-4
– JAPANESE –

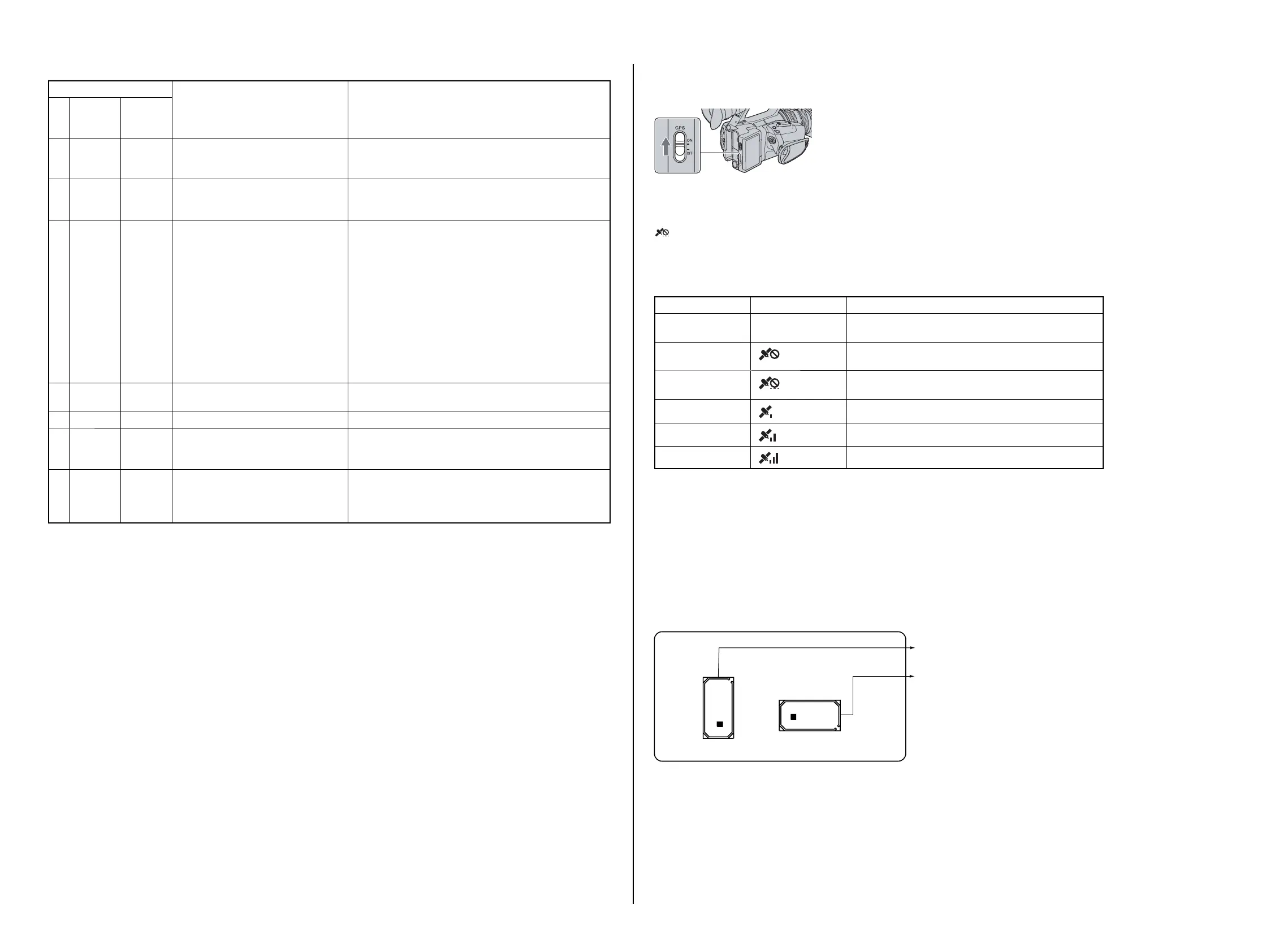

自己診断コード
症状／状態 対応／方法
対
応
者
ブロック
機能
詳細
コード
E6 21 2
シフトレンズオーバーヒート
(YAW)
VC-582基板のIC6401および周辺回路を点検。復帰し
ない場合，VC-582基板を交換する。（注意）エラーが再
度発生する場レンズブロックを交換する。
E 6 2 2 0 レンズサーミスタの異常
VC-582基板のIC6401および周辺回路を点検。復帰し
ない場合は，VC-582基板を交換する。（注意）エラーが
再度発生する場合は，レンズブロックを交換する。
E9 20 1
(バッテリーの)電流値が最大放電電
流を超えた
バッテリ残量に依存する場合があるので，バッテリ残
量を確認する。
次にバッテリを交換して症状が出るか確認する。
バッテリを交換しても症状が出る場合は，エラー発
生後に電源が切れてしまうため，分解して確認する。
VC-582基板にGC-012基板を
FP-1161(VC-GC)フレキ
シブル基板で接続する。
GC-012基板とコントロールスイッチブロック
（PS94000）を接続する。
DC/バッテリハーネスをVC-582基板に接続した状態
(最小限の接続)で
DC／DCコンバータ(VC-582基板IC5201)の各チャン
ネル出力を確認する。
E9 40 0
フラッシュメモリの書込み/消去動
作不良
フラッシュメモリ（VC-582基板IC2601）を点検する。
E 9 4 0 1 フラッシュメモリ内部異常 フラッシュメモリ（VC-582基板IC2601）を点検する。
E 9 4 0 2 BGMデータ異常
フラッシュメモリ（VC-582基板IC2601）を点検する。
異常がない場合は，CPU（VC-582基板 IC2001）を点検
する。
E 9 5 0 0 GPSハードウェア異常
GPS モジュールのフレキシブル基板が切れていない
か，また完全に挿入されているかを点検する。フレキ
シブル基板に問題がない場合は，GPSモジュールの点
検または交換をする。
注意： VC-582基板を交換する場合は，修理するVC-582基板からEEPROM（IC5602,IC5603）を取り外してください。取り外したEEPROM
（IC5602,IC5603）は取り替えたVC-582基板に取り付けてください。
1-4. GPS受信確認(NX5E/NX5J/NX5N/NX5P/NX5U)
GPSスイッチを「ON」にする。
が表示され、測位準備が行われます。
測位できた場合、動画の撮影時に測位情報を記録します。
b
ご注意
･ GPS衛星からの電波の受信状況によって画面に表示されるアイコンが変わります。
測位状況 画面表示 GPS受信状況
機能切 非表示 GPSスイッチが「OFF」になっている、またはエラーが
起きている。
測位困難
GPS信号を受信できないため、測位情報が取れない。
空の開けた場所に移動してください。
衛星検索中
衛星を検索中です。測位中になるまで数分かかるこ
とがあります。
測位中
弱いGPS信号を受信中。
測位中
GPS信号を受信中。測位情報を取得できる。
測位中 強いGPS信号を受信中。測位情報を取得できる。
･「測位中」になっていても、電波の受信状況によりGPS情報の記録が途切れることがあります。
1-5.GY-022基板交換時の注意
角速度センサ
補修用基板と交換する時，角速度センサ（SE8501，SE8502）の感度表示を書き留めてください。
AdjustStationからAdjustManualを起動させて「GYROsensorsensitivityadj.」を実行させてください。
GY-022 BOARD (SIDE A)
SE8501
(PITCHセンサー)
SE8502
(YAWセンサー)
PP
YY
PP:
PITCH 感度表示
t
G1
YY:
YAW感度表示
t
G2
Note：GY-022基板のSE8501,SE8502感度表示は補修用基板にのみ記載されています。
The changed portions from
Ver. 1.0 are shown in blue.
Ver. 1.1 2010.01

Sony HXR-NX5E Specifications

General

Sensor type	CMOS
Total megapixels	1.037 MP
Optical sensor size	1/3 \
Filter size	72 mm
Digital zoom	1.5 x
Optical zoom	20 x
Image stabilizer	Yes
Focal length range	4.1 - 82 mm
Focal length (35mm film equivalent)	36.1 - 722 mm
Flash memory	- GB
Memory slots	1
Camcorder media type	Memory card
Disc types supported	No
Compatible memory cards	MS PRO Duo, MS Pro-HG Duo, SDHC
Maximum memory card size	32 GB
Focus adjustment	Auto/Manual
Macro focusing range	0.01 - ∞/0.8 - ∞ m
Normal focusing range	0.8 - ∞ m
Light exposure modes	Auto, Manual
Camera shutter speed	1/25 s
Display diagonal	3.2 \
Display resolution (numeric)	921600 pixels
Viewfinder type	-
Viewfinder resolution	122688 pixels
Viewfinder screen size	0.45 \
Product color	Black
Camcorder type	Handheld camcorder
Minimum illumination	1.5 lx
Capture modes	LP
Video resolutions	720 x 576, 1280 x 720, 1440 x 1080 pixels
Video formats supported	H.264, MPEG2, MPEG4
Maximum video resolution	1920 x 1080 pixels
Maximum image resolution	- pixels
Audio system	Dolby Digital 2.0
PCM digital audio	16-bit/48 kHz
USB connector type	Mini-USB B
USB 2.0 ports quantity	USB 2.0 ports have a data transmission speed of 480 Mbps, and are backwards compatible with USB 1.1 ports. You can connect all kinds of peripheral devices to them.
Battery type	NP-F570, CR2025
Battery voltage	7.2 V
Battery capacity	- mAh
Battery life (max)	6.4 h
Battery technology	Lithium
Video recording time	2.8 h
Minimum RAM	512 MB
Minimum processor	Intel Core 2 Duo 2.20GHz
Minimum storage drive space	100 MB
Compatible operating systems	Windows XP/Vista/7
Operating temperature (T-T)	0 - 40 °C

Weight and Dimensions

Depth	342 mm
Width	173 mm
Height	187 mm
Weight	2200 g
