Star Micronics TSP700 Series User Manual

– 58 –
DEUTSCH
4-3. Selbstdruck

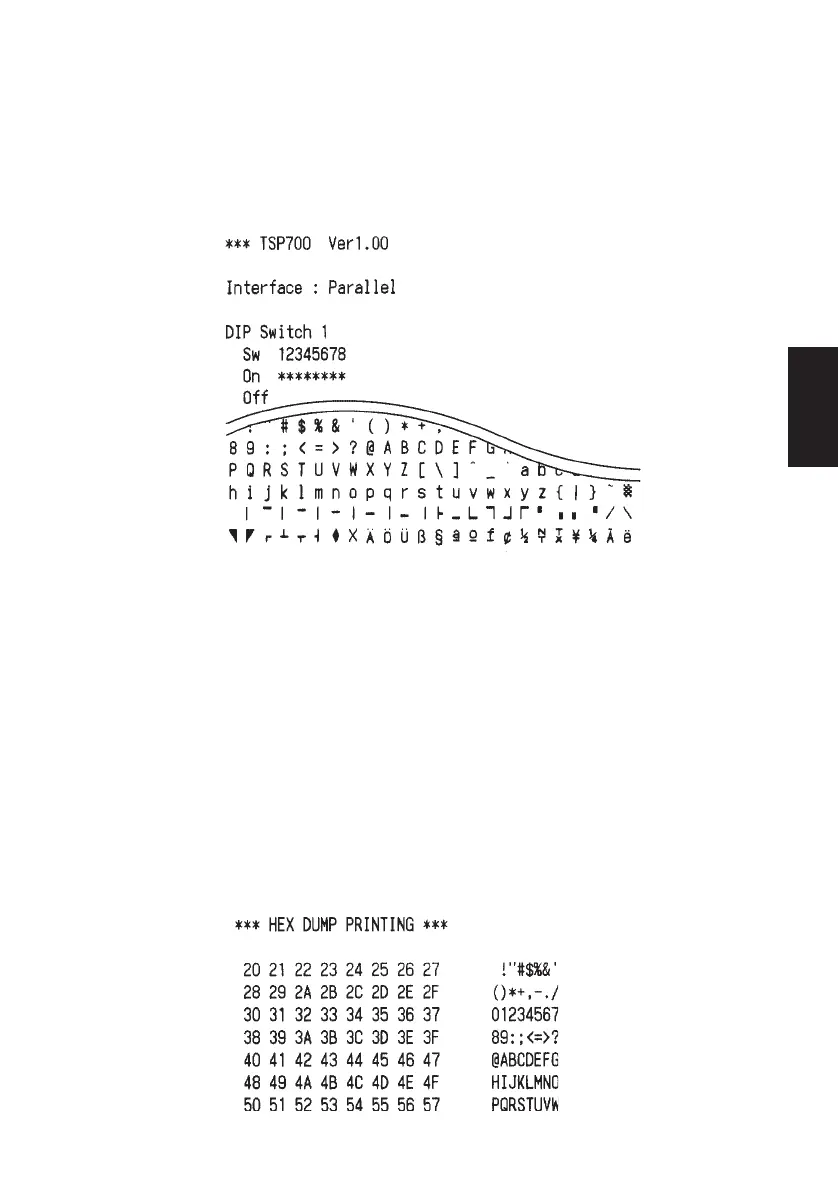

(1)Testdruck
Das Gerät einschalten, während die FEED-Taste gedrückt gehalten wird.
Der Testdruck wird entsprechend der Ver. Nr., den DIP-Schalter-Einstellun-
gen und der Zeichenfolge ausgeführt. Wenn die FEED-Taste beim Ende des
Testdrucks gedrückt wird, werden nur die Zeichen wiederholt ausgedruckt.
(2) Sedezimaler Datenausdruck
Die Druckerabdeckung öffnen, und dann einschalten, während die FEED-
Taste gedrückt gehalten wird. Wenn die Abdeckung geschlossen wird, wird
“***HEX DUMP PRINTING***” ausgedruckt, und der Drucker schaltet auf
die Betriebsart sedezimaler Datenausdruck um.
Jedes der vom Computer zum Drucker gesandten Signale wird nun als
sedezimaler Code ausgedruckt.
Diese Funktion erlaubt es, zu prüfen, ob ein von der Sowa zum Drucker
gesandter Steuercode korrekt ist oder nicht. Die letzte Zeile wird nicht
ausgedruckt, wenn Daten für weniger als eine ganze Zeile vorhanden sind.
Wenn die FEED-Taste gedrückt wird, wird aber auch die letzte Zeile ausge-
druckt. Zum Ausschalten dieser Betriebsart ist es erforderlich, den Drucker
vollständig auszuschalten.

Star Micronics TSP700 Series Specifications

General

Print Resolution	203 dpi
Print Width	72 mm
Interface	USB, Serial, Ethernet
Paper Thickness	0.085 mm
Auto Cutter	Yes

Summary

Parts Identification and Nomenclature

Consumable Parts and AC Adapter

Connecting Cables and AC Adapter

Interface Cable

Details on connecting various interface cables to the printer.

Connecting to a Peripheral Unit

Instructions for connecting peripheral devices like cash drawers.

Connecting the Optional AC Adapter

Steps for connecting the printer's power adapter.

Turning Power On

Procedure for powering the printer on and checking the power indicator.

Control Panel and Other Functions

Control Panel

Explains the printer's control panel buttons and LEDs.

Errors

Lists printer errors, their causes, and recovery methods.

Self Printing

Describes test printing and hexadecimal dump modes.

Loading the Roll Paper

Adjusting the Near-end Sensor

Preventing and Clearing Paper Jams

Preventing Paper Jams

Guidelines to avoid paper jams during operation.

Removing Paper Jam

Step-by-step instructions for clearing a paper jam.

Periodical Cleaning

Cleaning the Thermal Head

Instructions for cleaning the printer's thermal head.

Cleaning the Paper Holder

Steps for cleaning the paper holder and transport section.

Appendix A: Specifications

General Specifications

Overview of printer's general technical specifications.

Auto Cutter Specifications

Technical details for the auto cutter function.

Interface

Lists supported interface types for the printer.

Electrical Characteristics

Electrical power and consumption specifications.

Option

Lists available optional accessories for the printer.

Environmental Requirements

Details operating and storage environmental conditions.

Reliability

Information on the printer's expected lifespan and reliability.

Black mark specifications

Specifications for using black marks for sensing.

Appendix B: Dip Switch Setting

Parallel Interface Model

DIP switch settings for the parallel interface model.

Serial Interface Model

DIP switch settings for the serial interface model.

USB Interface Model

DIP switch settings for the USB interface model.

Ethernet Interface Model

DIP switch settings for the Ethernet interface model.

Wireless LAN Interface Model

DIP switch settings for the wireless LAN interface model.

Appendix C: Parallel Interface

Appendix D: Serial Interface

RS-232C Connector

Details on the RS-232C connector pinout and functions.

Cable Connections

Recommended interface cable connection diagrams.

Electrical Characteristics

Electrical signal characteristics for serial interface.

Appendix E: USB, Ethernet and Wireless LAN Interface

USB Interface Specifications

Technical specifications for the USB interface.

Ethernet Interface Specifications

Technical specifications for the Ethernet interface.

Wireless LAN Interface Specifications

Technical specifications for the Wireless LAN interface.

Appendix F: Peripheral Unit Drive Circuit

Peripheral Drive Connector

Details on the peripheral drive connector and its pins.

Appendix G: Memory Switch Settings
