HR - 4
3.2. A
Za pristup ventilu goriva, akumulatoru i motoru,
otvorite poklopac motora:
1. Podignite klin sjedala (3:A) i preklopite sjedalo
prema naprijed.
2. Uhvatite i podignite poklopac motora (4:B)
.
3.3.
Pogledajte sliku 5.
Akumulator spojite na električni sustav stroja pomoću vijaka
i matica
Spojite crveni kabel na pozitivnu stezaljku (+), a crni kabel
na negativnu stezaljku akumulatora (-).
Dobro zategnite kabele. Labavi kabeli mogu prou-
zročiti požare.
3.4.
Pogledajte sliku 6.
3.5.
Upravljač tipa "I": pogledajte sliku 7-I.
Upravljač tipa "II": pogledajte sliku 7-II.
3.6.
Pogledajte sliku 8.
3.7.
Spojevi za brzo otpuštanje i njihove upute za montažu
dostavljeni su u posebnom pakiranju koje se nalazi u
ambalaži stroja.
Montirajte spojeve za brzo otpuštanje na prednje poluosovine
stroja.
U tom slučaju sustav noževa se smatra dodat-
nom opremom.
4.
•

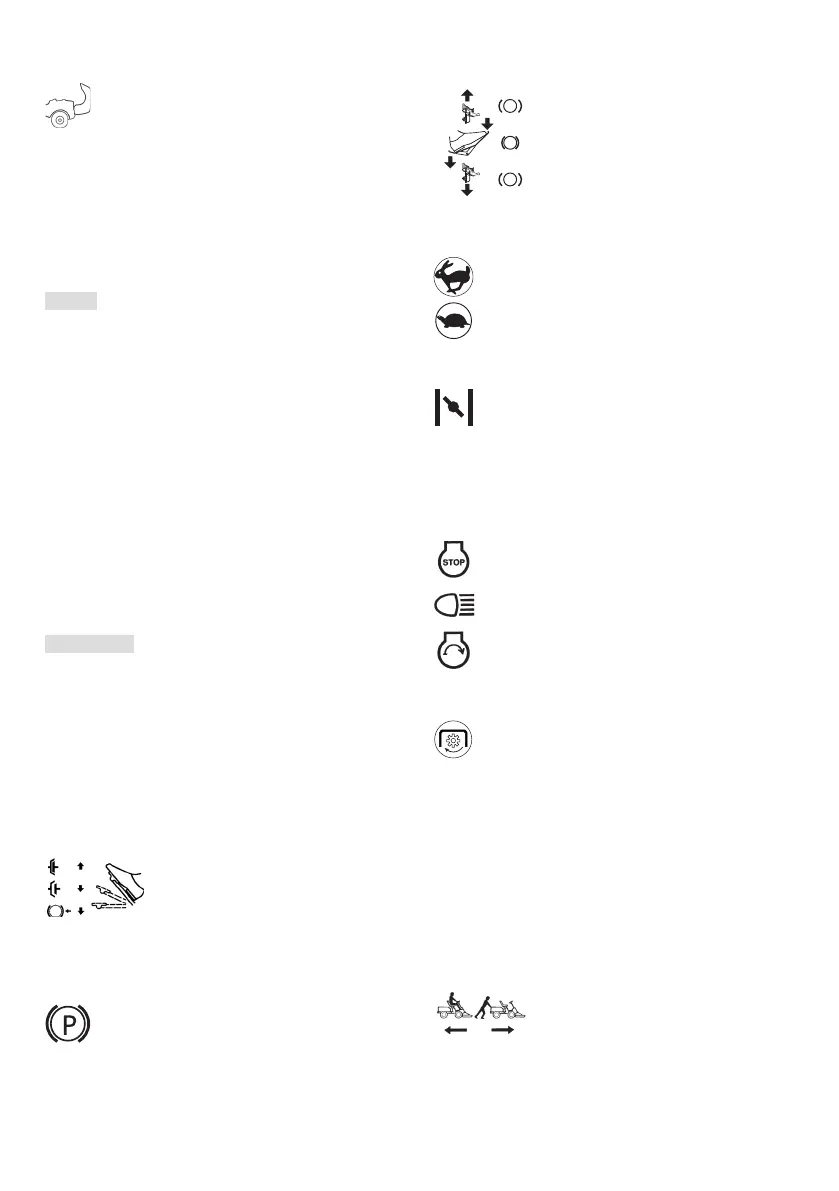

Upravljački element ručice (9:A1) služi za stavljanje dodatne
opreme iz radnog položaja u položaj za transport.
•
Otpuštena: pogon je uključen. Parkirna
kočnica nije aktivirana.
Pritisnuta do pola: kretanje naprijed
je isključeno. Parkirna kočnica nije
aktivirana.
Potpuno pritisnuta: pogon je isključen.
Parkirna kočnica je u potpunosti
aktivirana, ali nije blokirana.
•
Blokira papučicu "kočnice" u potpuno
pritisnutom položaju.
•
Pritiskom papučice prema naprijed,
stroj se kreće prema naprijed.
Kad nema pritiska na papučicu, stroj se
ne kreće.
Pritiskom papučice prema natrag, stroj
se kreće prema natrag.
Smanjenjem pritiska na papučicu, stroj
usporava.
•
Pun gas.
Minimum.
•
Upravljački element potpuno vani (10:G1): leptir
zatvoren. Za pokretanje hladnog motora.
Upravljački element pritisnut unutra (10:G2): leptir
otvoren. Za pokretanje toplog motora i tijekom
vožnje.
•
Blok za paljenje služi za pokretanje i zaustavljanje motora.
Položaj zaustavljanja.
Položaj vožnje.
Položaj pokretanja.
•
Gumb za uključivanje/isključivanje priključnog
vratila.
•
Neki modeli su opremljeni funkcijom Bluetooth koja omogu-
ćava izravnu bežičnu vezu između stroja i uređaja na bliskoj
udaljenosti.
Na uređaj je potrebno instalirati odgovarajuću aplikaciju.
Bluetooth se aktivira nakon paljenja stroja i deaktivira kad se
stroj ugasi.
•
Ove ručice omogućavaju ručno premještanje stroja (gura-
njem ili vučom) bez stavljanja motora u pogon.
Stroj s pogonom na dva kotača (2WD)
je opremljen ručicom koja je spojena na
stražnju osovinu (11:A).
Stroj s pogonom na četiri kotača (4WD)
je opremljen dvjema ručicama spojenim
na stražnju osovinu (12:A) i prednju
osovinu (12:B)
