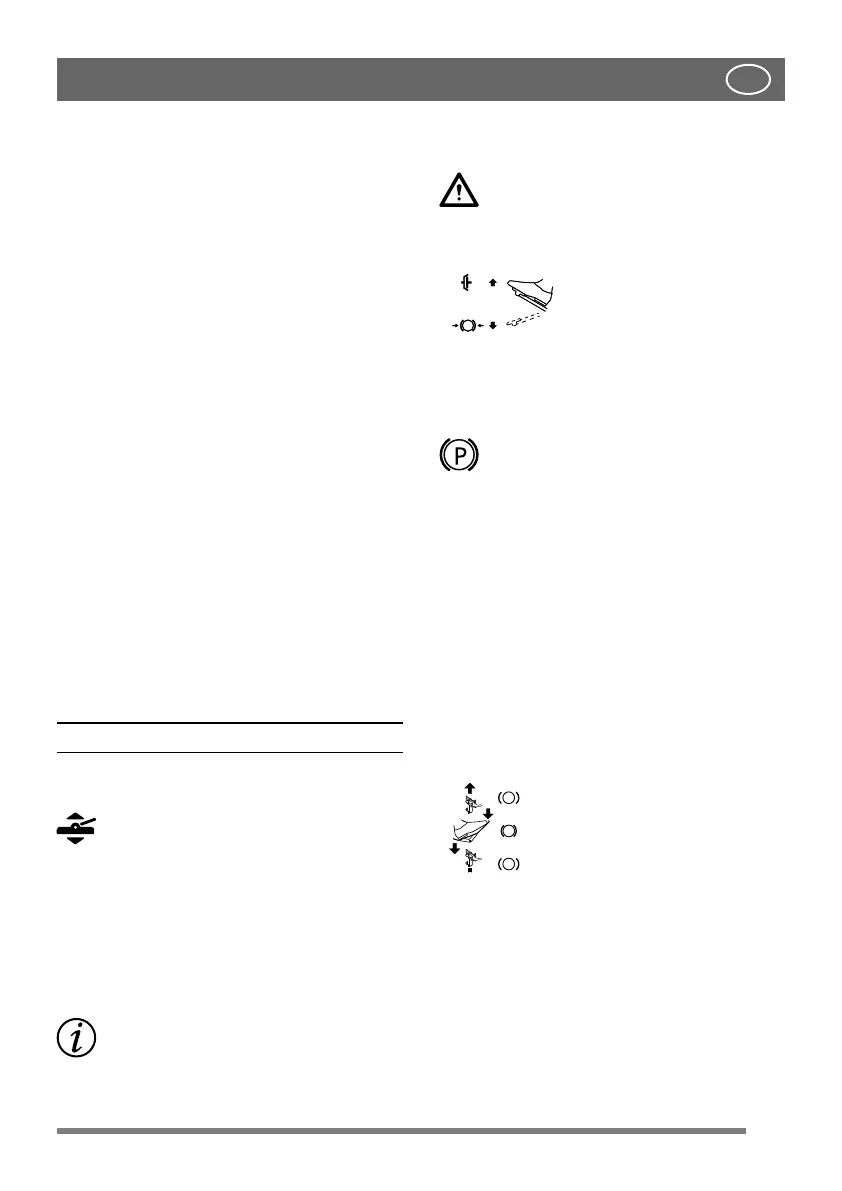

13
I
ITALIANO
(Istruzioni Originali)
posizione la cinghia di trasmissione è
allentata, ed è possibile la sostituzione di
accessori diversi.
5.9 ASSIEME DISPOSITIVI DI TAGLIO
Per le operazioni di montaggio e smontaggio, ve-
dere le istruzioni fornite sul manuale dell’assieme
dispositivi di taglio.
5.10 SPAZZATRICE FRONTALE / SPALANE-
VE A LAMA
Le seguenti istruzioni di montaggio sono da consi-
derarsi un’integrazione delle istruzioni fornite con il
manuale dell’accessorio. Per un corretto mon-
taggio dell’accessorio, seguire anche le apposite
istruzioni presenti nel relativi manuali.
1. Assicurarsi di aver installato i supporti a
sgancio rapido.
2. Posizionare le stae di aggancio dell’acces-
sorio sui supporti a sgancio rapido in posi-
zione aperta.
3. Avvolgere la cinghia attorno alle pulegge
della macchina e tenderla (Solo per spazza-
trice frontale).
4. Montare il carter di protezione della cinghia
ed assicurarsi che si trovi nella posizione cor-
retta (Solo per spazzatrice frontale).
5. Collegare la puleggia sollevamento all’ac-
cessorio, inserendola nell’apposita sede e
ssandola tramite la manopola.
6. Chiudere i supporti a sgancio rapido in posi-
zione di lavoro.
6 COMANDI
6.1 PEDALE SOLLEVATORE ACCESSORI
MECCANICO (8:C)
Comanda il sistema di sollevamento, serve
per portare gli accessori dalla posizione di
lavoro a quella di trasporto.
Posizione di trasporto: premere a fondo
il pedale e togliere il piede, il pedale rimane
premuto.
Posizione di lavoro:
Premere a fondo il pedale.
Spostare il fermo (8:B) verso sinistra.
Rilasciare il pedale.
La macchina è dotata di un sistema di
sicurezza che non permette l’innesto
dei dispositivi di taglio quando sono in
posizione di manutenzione o di traspor-
to.
6.2 PEDALE FRENO DI STAZIONAMENTO
(8:D)
Non premere mai il pedale durante la
marcia. Vi è il rischio di surriscaldare la
trasmissione.
Il pedale (8:D) può assumere le due posizioni
seguenti:
Rilasciato. Il freno di
stazionamento non è attivato.
Completamente premuto. La
trazione in avanti è disinserita. Il
freno di stazionamento è com-
pletamente attivato ma non bloccato.
6.3 LEVA DI BLOCCO DEL FRENO DI STA-
ZIONAMENTO (8:A)
Blocca il pedale del freno di stazionamento
in posizione completamente premuta. Que-
sta funzione viene utilizzata per bloccare
la macchina su pendii, durante il trasporto,
ecc, quando il motore è fermo.
Bloccaggio:
1. Premere a fondo il pedale (8:D).
2. Spostare il fermo (8:A) verso sinistra.
3. Rilasciare il pedale (8:D).
4. Rilasciare il fermo (8:A).
Sbloccaggio:
Premere e rilasciare il pedale (8:D).
6.4 PEDALE TRAZIONE (8:G)
Il pedale determina il rapporto di trasmissione tra il
motore e le ruote di trasmissione (= velocità).
Quando il pedale è rilasciato, il freno di servizio è
attivato.
- Premendo il pedale in avanti,
– la macchina avanza.
- Quando sul pedale non è
presente un carico – la macchina
è ferma.
- Premendo il pedale indietro – la
macchina procede in retromarcia.
Riducendo la pressione sul pedale – la macchi-
na frena.
Sulla sezione superiore del pedale è presente una
piastra che può essere regolata per adeguarsi al
piede del conducente.
6.5 REGOLAZIONE VOLANTE - mod.: [V 302 S]
L’altezza del volante è regolabile in modo innitesi-
male. Svitare la manopola di regolazione (9:H) del-
lo sterzo per sollevare o abbassare il volante nella
posizione desiderata. Serrare.
