Stihl RE 661 User Manual

RE 661, RE 661 PLUS, RE 961 PLUS
deutsch
9

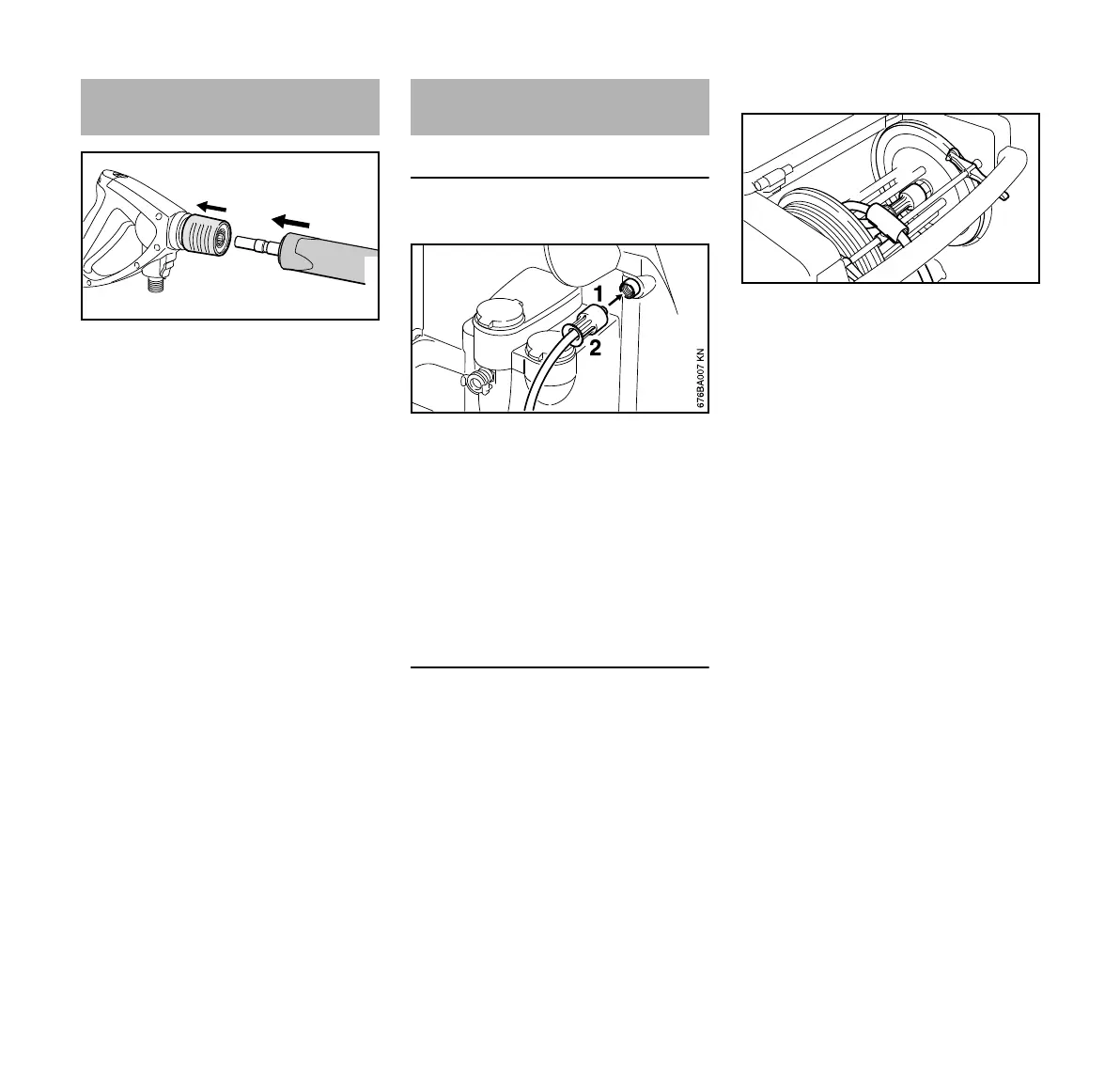

N Kupplung (1) nach hinten ziehen
und halten
N Strahlrohr (2) in die Aufnahme der
Spritzpistole schieben, bzw. zum
Abbau aus der Spritzpistole
herausziehen
N Kupplung (1) loslassen
Geräte ohne Schlauchtrommel
Hochdruckschlauch anbauen
N Hochdruckschlauch (1) auf den
Anschlussstutzen schieben
N Überwurfmutter (2) ansetzen, von
Hand aufdrehen und festziehen
Hochdruckschlauch abbauen
N Überwurfmutter (2) herunterdrehen
N Hochdruckschlauch (1) vom
Anschlussstutzen ziehen
Geräte mit Schlauchtrommel
Der Hochdruckschlauch ist bereits
angeschlossen.
Hochdruckschlauch abbauen
N Bremse (1) der Schlauchtrommel
lösen
Zum Lösen der
Schlauchtrommelbremse den Hebel (1)
nach unten drücken.
Zum Feststellen den Hebel (1) fest nach
oben drücken, bis die Schlauchtrommel
arretiert ist.
N Hochdruckschlauch (2) abwickeln
N Überwurfmutter (3) herunterdrehen
N Schlauchführung (4) öffnen
N Hochdruckschlauch (2) vom
Anschlussstutzen ziehen
Hochdruckschlauch anbauen
N Hochdruckschlauch (2) auf den
Anschlussstutzen der
Schlauchtrommel schieben
N Überwurfmutter (3) ansetzen, von
Hand aufdrehen und festziehen
N Hochdruckschlauch in
Schlauchführung (4) einlegen, und
Schlauchführung schließen
N Bremse (1) der Schlauchtrommel
lösen
N Hochdruckschlauch (2) aufwickeln
Strahlrohr anbauen,
abbauen
647BA021 KN
1
2
Hochdruckschlauch
anbauen, abbauen
4
2
3
1
676BA037 KN
