Stihl RE 661 User Manual

RE 661, RE 661 PLUS, RE 961 PLUS
français
79

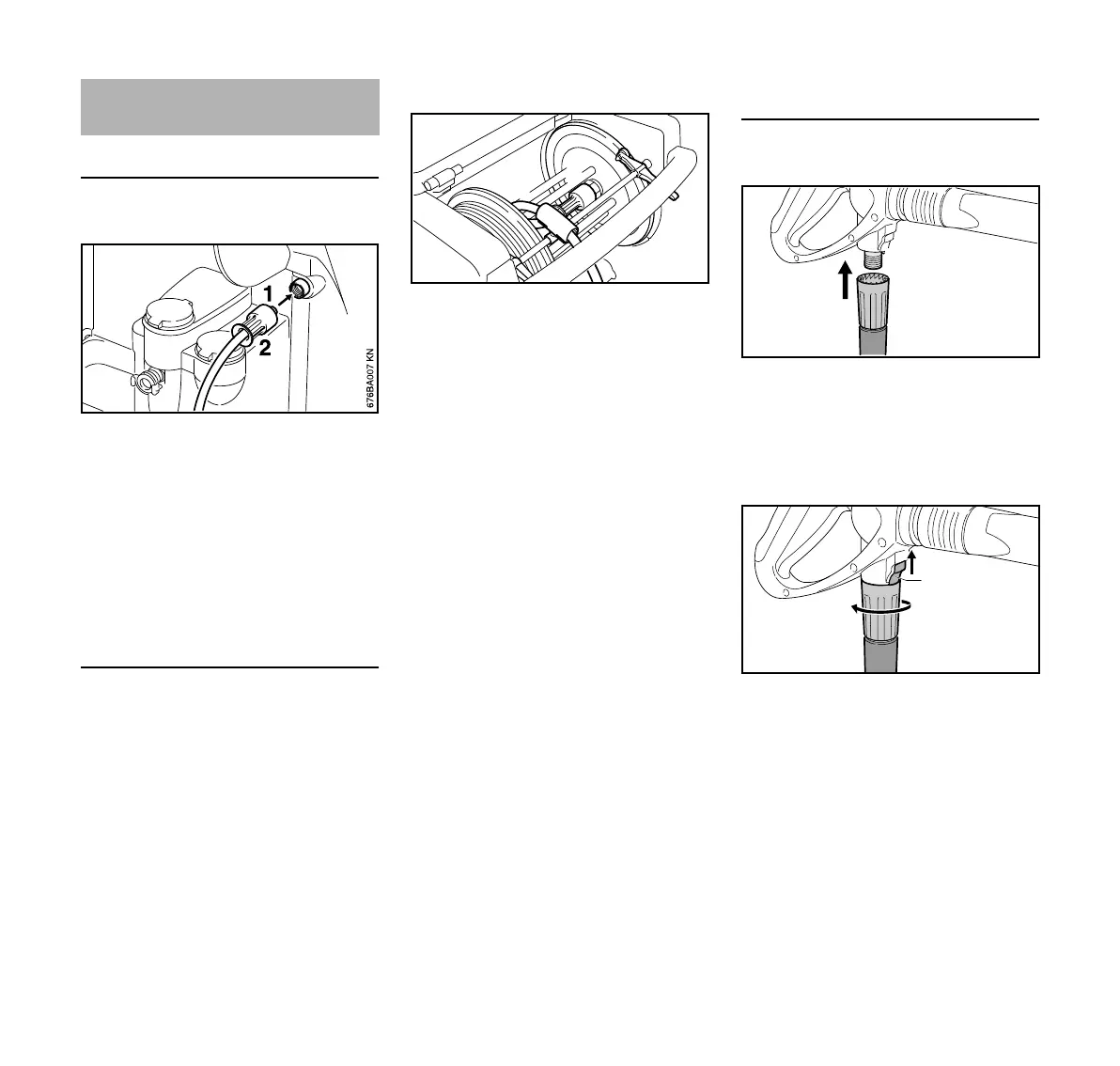

Appareils sans enrouleur de flexible
Montage du flexible haute pression
N Glisser le flexible haute pression (1)
sur le raccord
N Visser et serrer à la main l'écrou
d'accouplement (2)
Démonter le flexible haute pression
N Dévisser l'écrou d'accouplement (2)
N Tirer le flexible haute pression (1)
du raccord
Appareils avec enrouleur de flexible
Le flexible à haute pression est déjà
raccordé.
Démonter le flexible haute pression
N Desserrer le frein (1) de l'enrouleur
de flexible
Pour desserrer le frein de l'enrouleur de
flexible, pousser le levier (1) vers le bas.
Pour serrer, pousser le levier (1)
fermement vers le haut jusqu'à ce que
l'enrouleur de flexible soit bloqué.
N Dérouler le flexible haute
pression (2)
N Dévisser l'écrou d'accouplement (3)
N Ouvrir le guide de flexible (4)
N Tirer le flexible haute pression (2)
du raccord
Montage du flexible haute pression
N Glisser le flexible haute pression sur
le raccord (2) de l'enrouleur
N Visser et serrer à la main l'écrou
d'accouplement (3)
N Introduire le flexible haute pression
dans le guide (4) et fermer ce
dernier.
N Desserrer le frein (1) de l'enrouleur
de flexible
N Enrouler le flexible haute
pression (2)
Flexible haute pression sur le pistolet
pulvérisateur
Montage
N Glisser le flexible haute pression (1)
sur le raccord (2)
N Visser et serrer à la main l'écrou
d'accouplement (3)
Démontage
N Pousser le curseur (4) dans le sens
de la flèche et le maintenir
N Desserrer l'écrou
d'accouplement (3) et le dévisser du
raccord dans le sens de la flèche
Montage, démontage du
flexible haute pression
4
2
3
1
676BA037 KN
1
2
3
647BA022 KN
647BA023 KN
3
4
