tau T-ONE Series User Manual

32

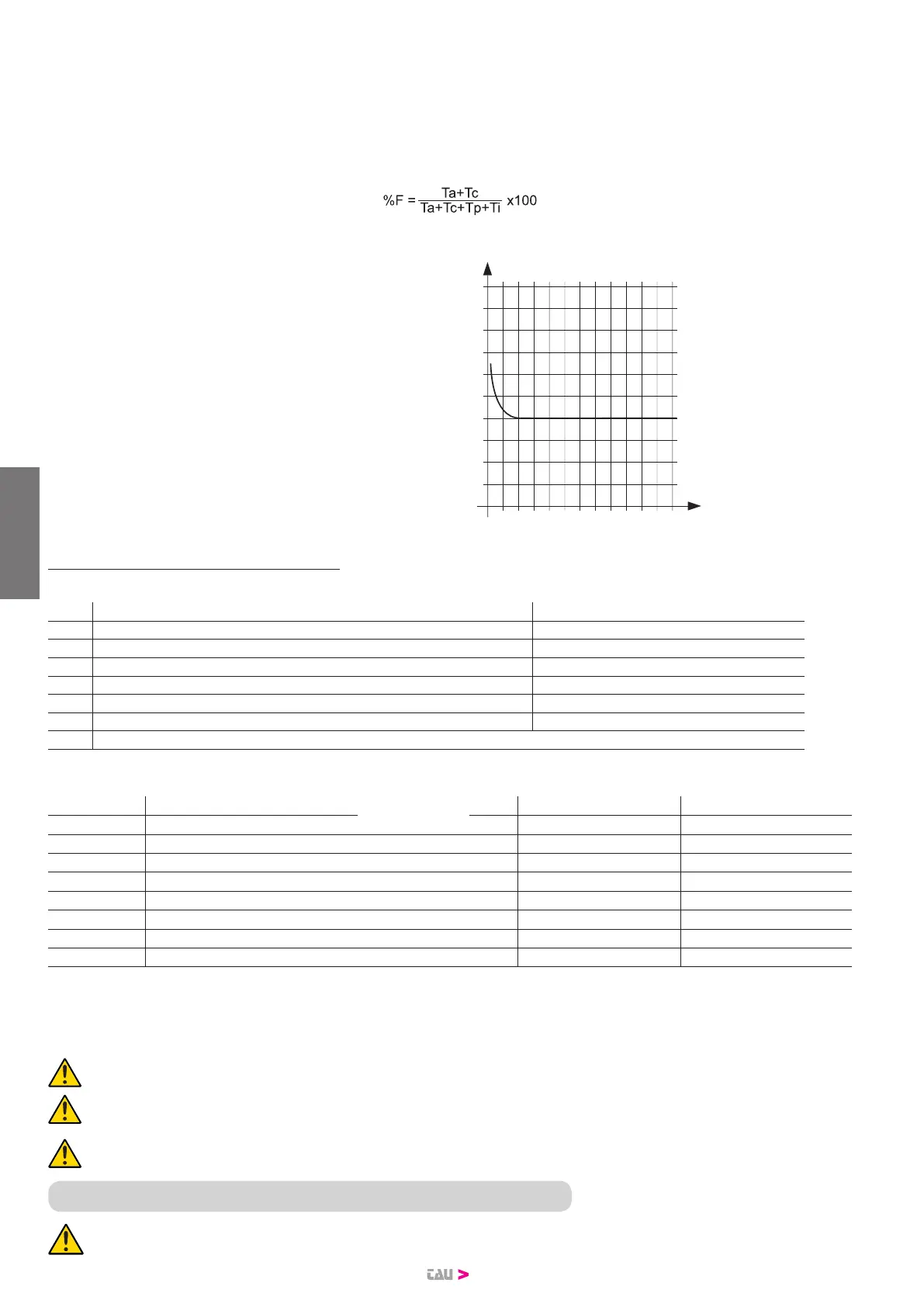

Courbe d’utilisation maximum :
La courbe permet d’identier le temps maximum de travail (T) en fonction de la fréquence d’utilisation (F).
ex : L’opérateur T-ONE5 peut fonctionner sans interruption à une fréquence d’utilisation de 40%.
Pour garantir le bon fonctionnement, il faut opérer dans la plage de travail sous la courbe.
Important : la courbe est obtenue à la température de 15 °C.
L’exposition aux rayons solaires directs peut entraîner des diminutions de la fréquence d’utilisation jusqu’à 20%.
Calcul de la fréquence d’utilisation :
C’est le pourcentage du temps de travail eectif (ouverture + fermeture) par rapport au temps total du cycle (ouverture + fermeture + temps
d’arrêt).
La formule de calcul est la suivante :
où :
Ta = temps d’ouverture
Tc = temps de fermeture
Tp = temps de pause
Ti = Intervalle entre un cycle complet et l’autre
Percentuale
di lav. %
% Frecuencia
de utilización
% factor
serviço
% Fréquence
d’utilisation
% Benutzungs-
frequenz
% Duty cycle
Tempo (h) Time (h) Zeit (Std.)
Temps (h)
Tiempo (h) Tempo (h)
1 0
10
100
90
80
70
60
50
40
30
20
2 3 4 5 6 7 8 9 10 11 12
2.2. Installation typique
La gure 3 illustre l’installation d’automatisation typique pour un portail de type coulissant utilisant T-ONE.
N° Description N° Description
1 Sélecteur à clé 8 Clignotant avec antenne incorporée
2 Bord primaire fixe (en option) 9 Opérateur
3 Photocellules 10 Patte de fin de course « Fermé »
4 Bord primaire mobile 11 Système sans fil
5 Patte de fin de course « Ouvert » 12 Butées au sol
6 Crémaillère 13 Bord secondaire mobile (en option)
7 Bord secondaire fixe (en option)
Câblage :
Dans l’installation typique de la gure 3 sont indiquées aussi les câbles nécessaires pour la connexion des diérents dispositifs ; le tableau
contient les caractéristiques des câbles.
Connexion Type câble Réf. 230 V AC 12 V DC
a: Ligne électrique d’alimentation a 3x1,5mm² 3x1,5mm²
b: Clignotant b 2x0,5mm² 2x0,5mm²
c: Antenne c RG58 RG58
d: Photocellules (TX) d 2x0,5mm² (TX) 2x0,5mm² (TX)
e: Photocellules (RX) e 4x0,5mm² (RX) 4x0,5mm² (RX)
f: Sélecteur à clé f* 3x0,5mm² 3x0,5mm²
g: Bord sensible primaire g 2x0,5mm² 2x0,5mm²
h: Bords mobiles h 2x0,5mm² 2x0,5mm²
* Si on installe aussi l’art. P-300TSL, prévoir pour le sélecteur à clé un câble 5x0,5 mm².
Notes :
• si le câble d’alimentation est de plus de 30 m, il faut prévoir un câble d’une section plus grande, par exemple 3x2,5 mm², ainsi qu’une mise à la terre
de sécurité à proximité de l’automatisme.
Placer la centrale de commande (si externe) le plus proche aux moteurs.
Il faut éviter que les câbles des appareils auxiliaires sont positionnés dans les canalisation où il y a d’autres câbles qui ali-
mentent les charges importantes ou les lampes par starter électronique.
Au cas où il faut installer des boutons de commande ou de voyants de signalisation dans les maisons ou les bâtiments qui sont
situés à quelques mètres de la centrale de commande, il est conseillé de découpler le signal au moyen de relais pour éviter les
bruits induits.
3. INSTALLATION
L’installation de T-ONE doit être eectuée par du personnel qualié, dans le respect des lois, des normes et des règlements ainsi
que des indications gurant dans ces instructions.
FRANÇAIS
