25

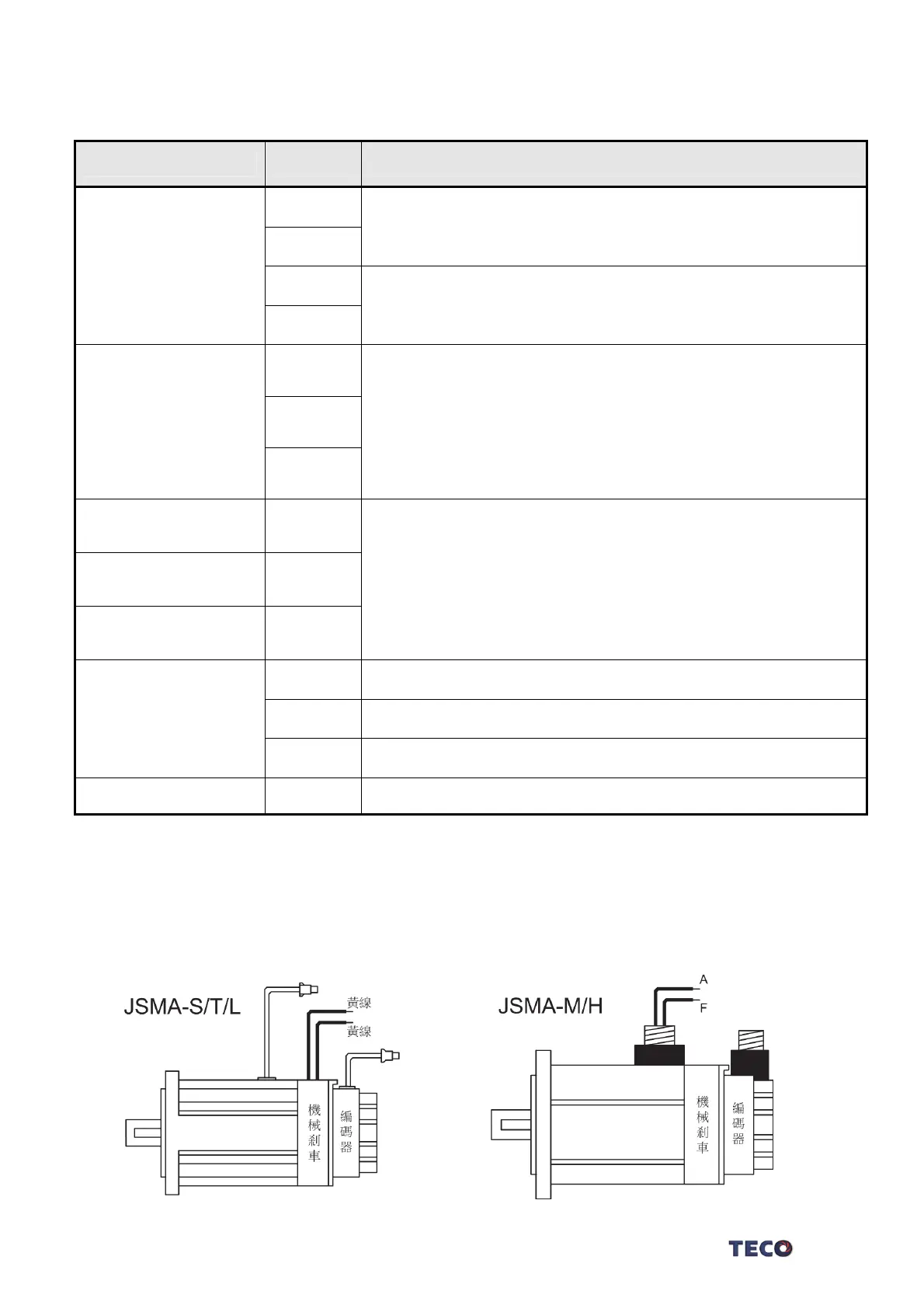

2-1-5 TB 端子說明
2-1-6 馬達附機械式剎車(BRAKE)接線說明
若要解除機械式剎車，JSMA-S/L/T 系列需將黃線連接到 DC +24V 電壓(無極性分別)，
JSMA-M/H 系列是由馬達電源連接頭的「A」、「F」腳位輸出，解除後伺服馬達才能正常工作。
名稱 端子符號 詳細說明
控制迴路電源輸入端
r
200V
連接外部 AC 電源。
單相 200~230VAC +10 ~ -15% 50/60Hz ±5%
s
24V
400V
連接外部 DC 電源。
單相 24VDC ±10%
0V
主迴路電源輸入端
R
200V
連接外部 AC 電源。
單／三相 200~230VAC +10 ~ -15% 50/60Hz ±5%
400V
連接外部 AC 電源。
三相 380~480VAC ±10% 50/60Hz ±5%
S
T
外接回生電阻端子
P
使用外部回生電阻時，電阻值請參照 Cn012 說明。電阻容量
可依需要增大。當加入回生電阻後需在 Cn012 設定電阻功
率。
※不使用外部回生電阻時，PC─P1 需短路，P 不作任何接線。
※使用外部回生電阻時，PC─P 間加入回生電阻，P1 則不作
任何接線。
回生端子共點
PC
內部回生電阻端子
P1
馬達電源輸出端子
U
輸出至馬達 U 相電源，馬達端線色為紅色。
V
輸出至馬達 V 相電源，馬達端線色為白色。
W
輸出至馬達 W 相電源，馬達端線色為黑色
馬達外殼接地端子
FG
馬達外殼地線接點，馬達端線色為綠色或黃綠色。
