6 Pin Configuration and Functions
1 2 3 4 5 6 7 8 9 10 11
A
B
C
D
E
F
G
H
J
K
L
GND LDO_1V8D SPI_CLK SPI_POCI I2C_SDA2 PP_HV PP_HV PP_HV HV_GATE2 SENSEN PP_5V0
VDDIO GPIO0 SPI_CSZ SPI_PICO I2C_SCL2 I2C_IRQ2Z PP_HV GND HV_GATE1 SENSEP PP_5V0
I2C_IRQ1Z GPIO1 GPIO4 PP_5V0
I2C_SDA1 I2C_SCL1 DEBUG_CTL2 HRESET GPIO7 GND GPIO2 PP_5V0
LDO_BMC UART_TX DEBUG_CTL1 GND GND GND GND GPIO5 MRESET
I2C_ADDR UART_RX SWD_DATA GND GND GND GND BUSPOWERZ RESETZ
LDO_3V3 R_OSC SWD_CLK GND GND GND GND GPIO6 GPIO3
VIN_3V3 VOUT_3V3 GND GND GPIO8 SS GND PP_CABLE VBUS
AUX_P AUX_N VBUS VBUS
LDO_1V8A DEBUG2 DEBUG4 LSX_P2R USB_RP_N C_USB_TP C_USB_BP C_SBU1 RPD_G1 RPD_G2 VBUS
GND DEBUG1 DEBUG3 LSX_R2P USB_RP_P C_USB_TN C_USB_BN C_SBU2 C_CC1 C_CC2 NC

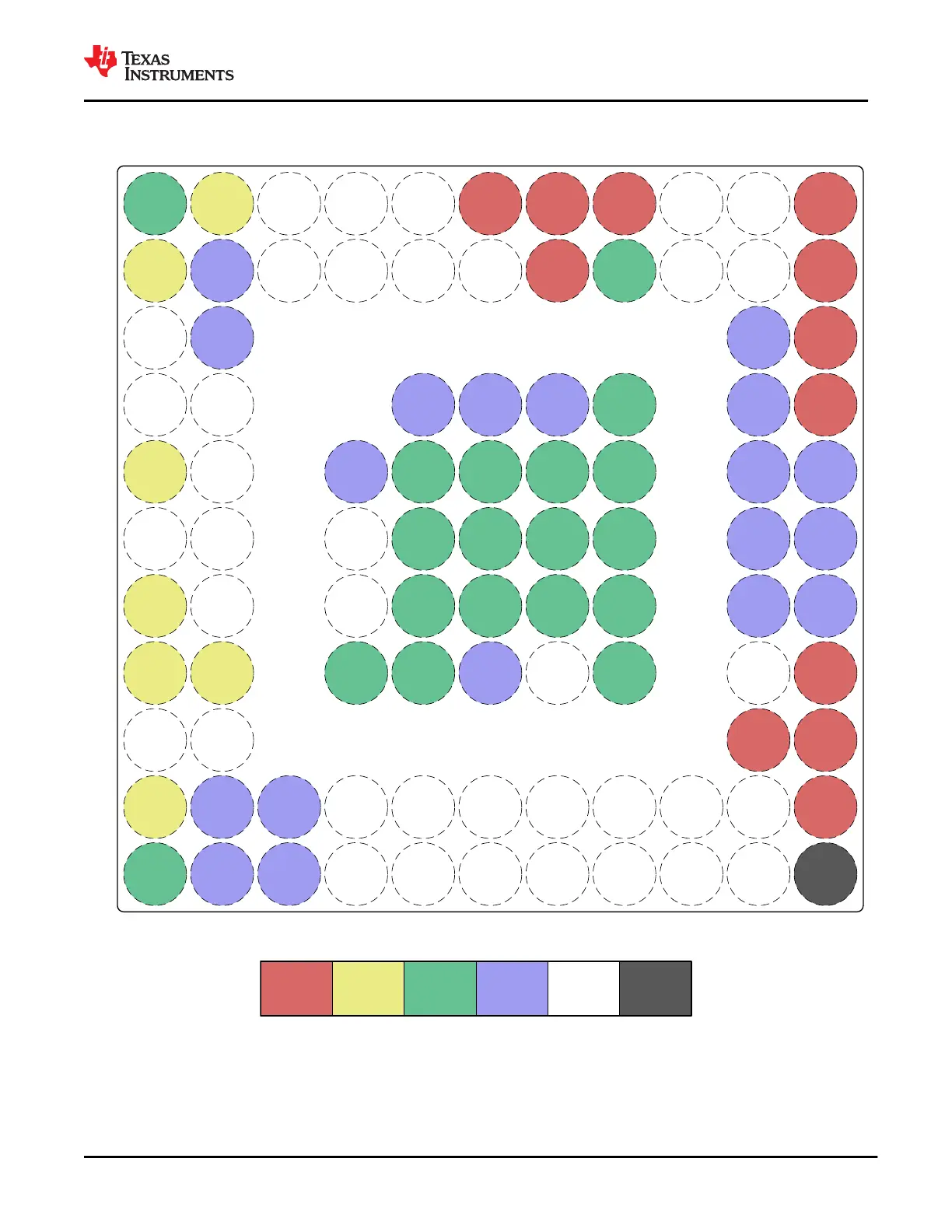

Figure 6-1. ZQZ and ZBH Package 96-Pin BGA MicroStar Junior and NFBGA Top View
High Power Low Power Ground GPIOs
Application
Specific
No Connect
Legend for Pinout Drawing
