Workman GTX GasolinePage 5 - 30Electrical System
Starter/Generator
1. Engine
2. Swing arm
3. Primary clutch
4. Secondary clutch
5. Starter/generator belt
6. Starter/generator
7. Flange head screw (2 used)
8. Washer
9. Flange nut (7 used)
10. Starter/generator bracket
11. Nut
12. Lock washer
13. Starter/generator pulley
14. Woodruff key
15. Flange head screw
16. CVT drive belt
17. Carriage screw (4 used)
18. Flange head screw

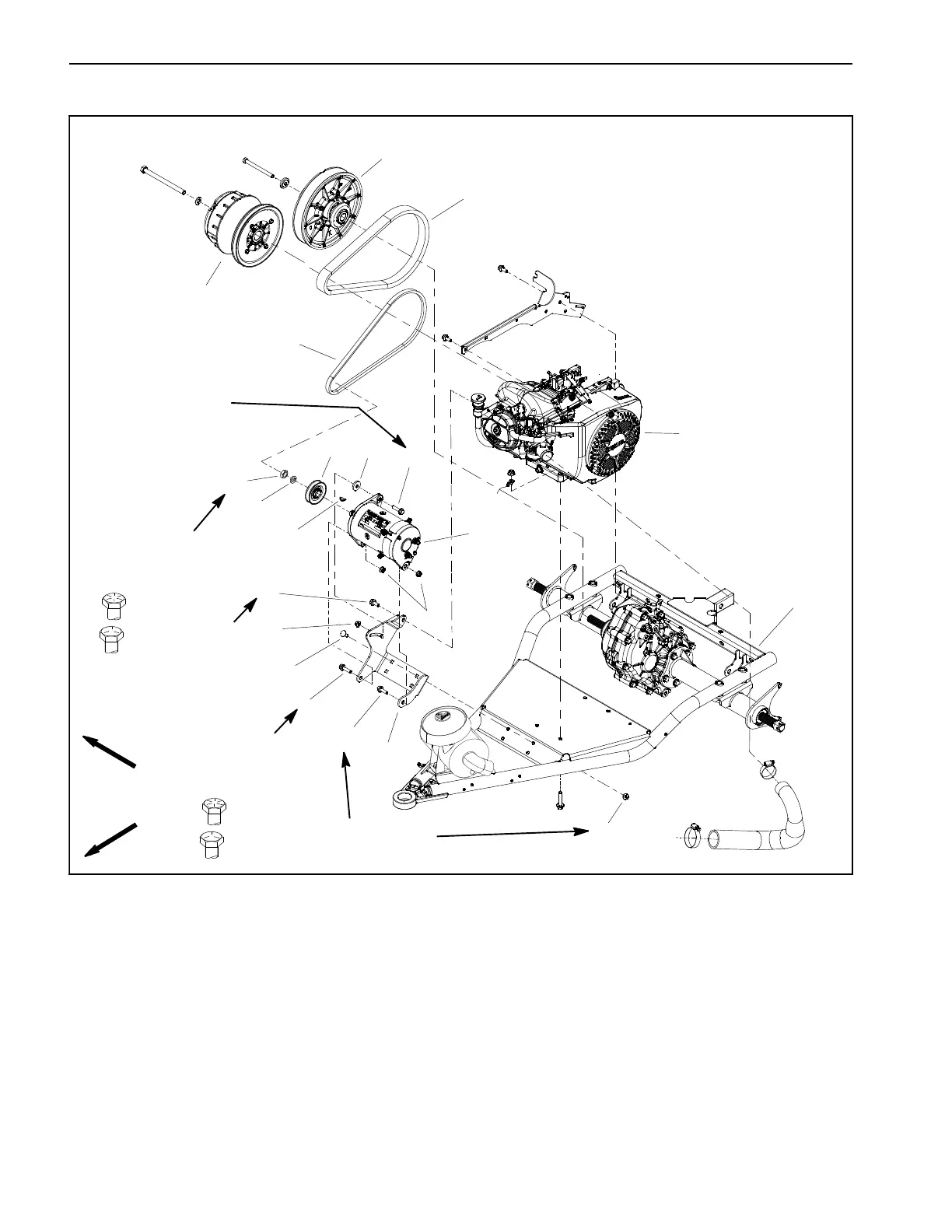

Figure 35
FRONT
RIGHT
17 to 22 ft- lb
(24to29N-m)
2
3
6
8
9
10
11
13
1
5
12
14
15
9
18
4
7
17
16
9
200 to 230 in- lb
(23 to 25 N- m)
7
200 to 230 in- lb
(23 to 25 N- m)
16 to 20 ft- lb
(22to27N-m)
25 to 31 ft- lb
(34to42N-m)
200 to 230 in- lb
(23to25N-m)
Grade 8
Grade 5
IMPORTANT: Torque tighten the fasteners based on
the fastener grade. Make sure to use the correct
torque; refer to Figure 35.
Removal (Fig. 35)
1. Park vehicle on a level surface, stop engine, engage
parking brake and remove key from the key switch.
Place vehicle shift lever in the NEUTRAL position.
2. Raise cargo bed and secure with prop rod to gain ac-
cess to the starter/generator.
3. Remove rear frame panel cover from rear frame to
allow access to starter generator (see Rear Frame Pan-
el Cover in the General Information section of this chap-
ter).
