8. ANFERTIGEN EINES LADEKABELS
Falls noch nicht vorhanden, fertigen Sie sich ein geeignetes Ladekabel an. Dazu liegt dem
Ladegerät ein vorbereitetes Kabel (9) mit zwei 4 mm-Bananensteckern (10) auf der einen
Seite und offenen Kabelenden (11) auf der anderen Seite bei.

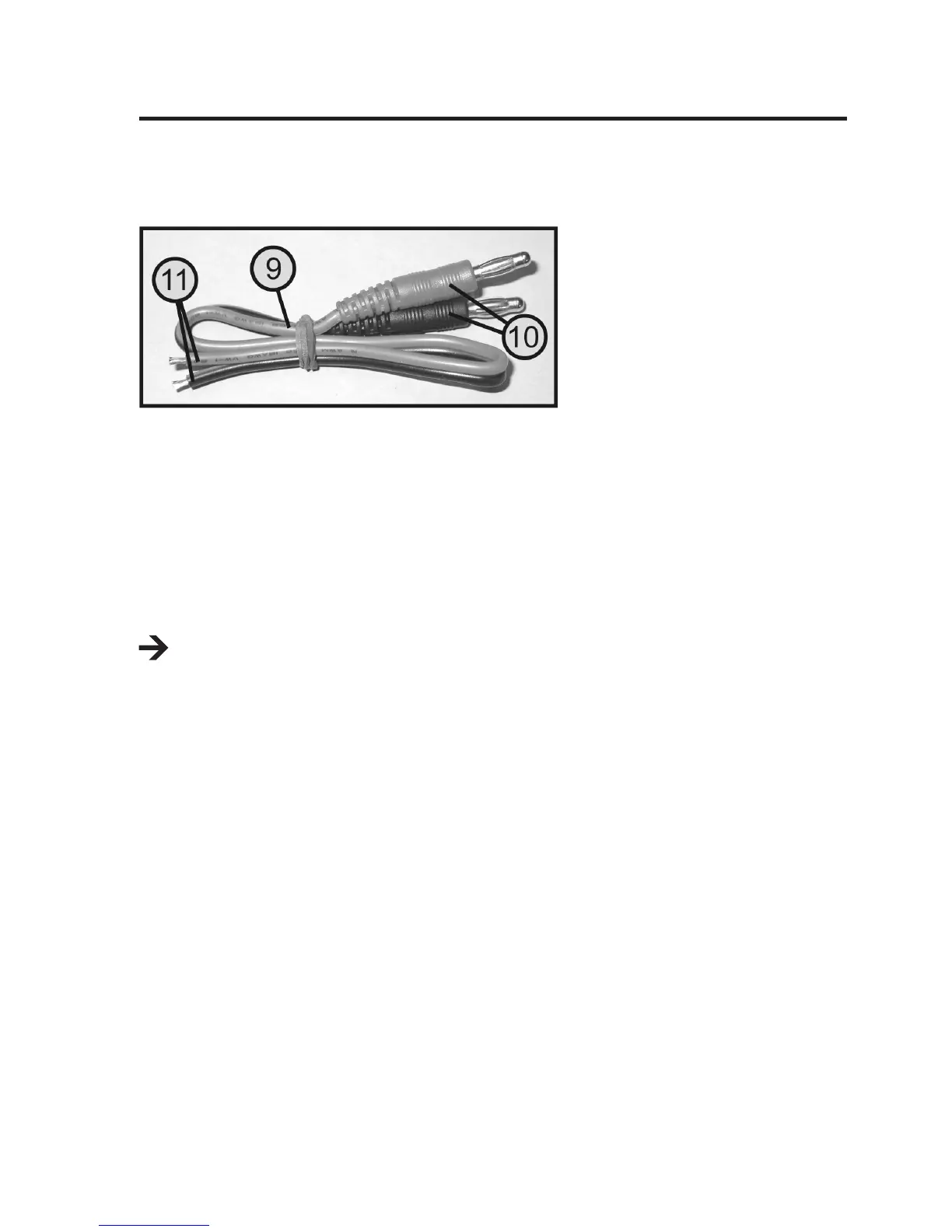

Bild 2
An den offenen Kabelenden sind geeignete verpolungssichere Steckverbinder anzulöten,
die zu den Hochstrom-Steckverbindern am Akku passen müssen. Achten Sie dabei auf eine
sichere Kontaktierung des Steckverbinders mit dem Kabel und auf die richtige Polung:
Rot = Plus (+)
Schwarz = Minus (-)
Die Lötverbindungen sind mit Schrumpfschlauch zu isolieren.
Das Ladekabel (siehe Bild 2, Pos. 9) ist lediglich aus fototechnischen Gründen aufge-
wickelt abgebildet. Für den Ladevorgang ist das Kabel im abgewickelten Zustand zu
verwenden.
