52
8. CONFECTION D’UN CABLE DE CHARGE

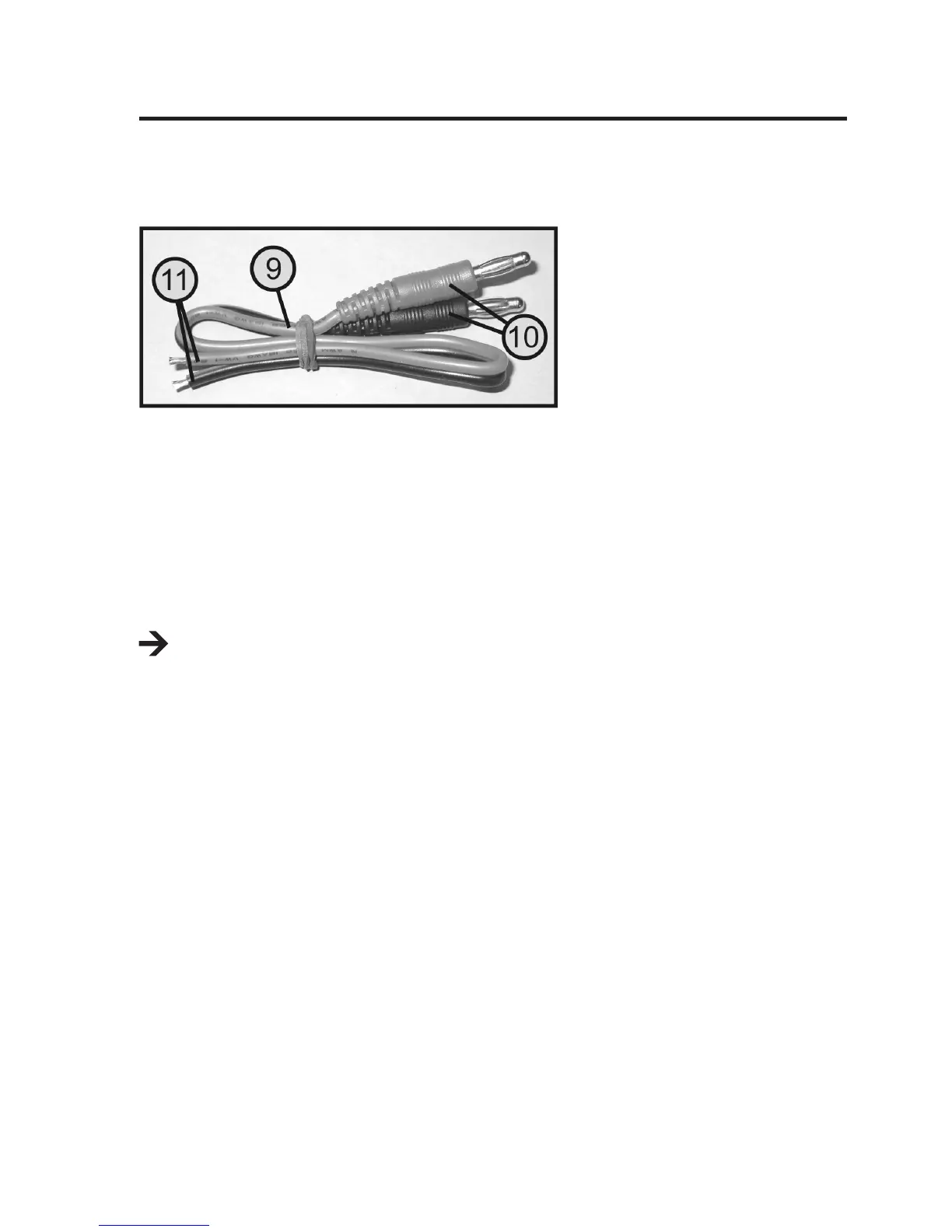

S’il n’est pas fourni, confectionnez un câble de charge approprié. À cet effet, un câble préparé
(9) avec deux ches banane 4 mm (10) d’un côté et des extrémités nues (11) de l’autre côté
est fourni avec le chargeur.
Figure 2
Des connecteurs à ches irréversibles compatibles avec les connecteurs à ches à courant
fort doivent être soudés sur les extrémités nues du câble. Veillez alors à établir correctement
les contacts du connecteur à ches avec le câble et à ne pas inverser la polarité :
Rouge = Plus (+)
Noir = Moins (-)
Les raccords soudés doivent être isolés au moyen d’une gaine rétractable.
Pour des raisons liées à la prise de vue, le câble de charge (voir gure 2, n° 9) est
enroulé sur la photo. Pour le cycle de charge, le câble doit être déroulé.
