36
DXS12/DXS15

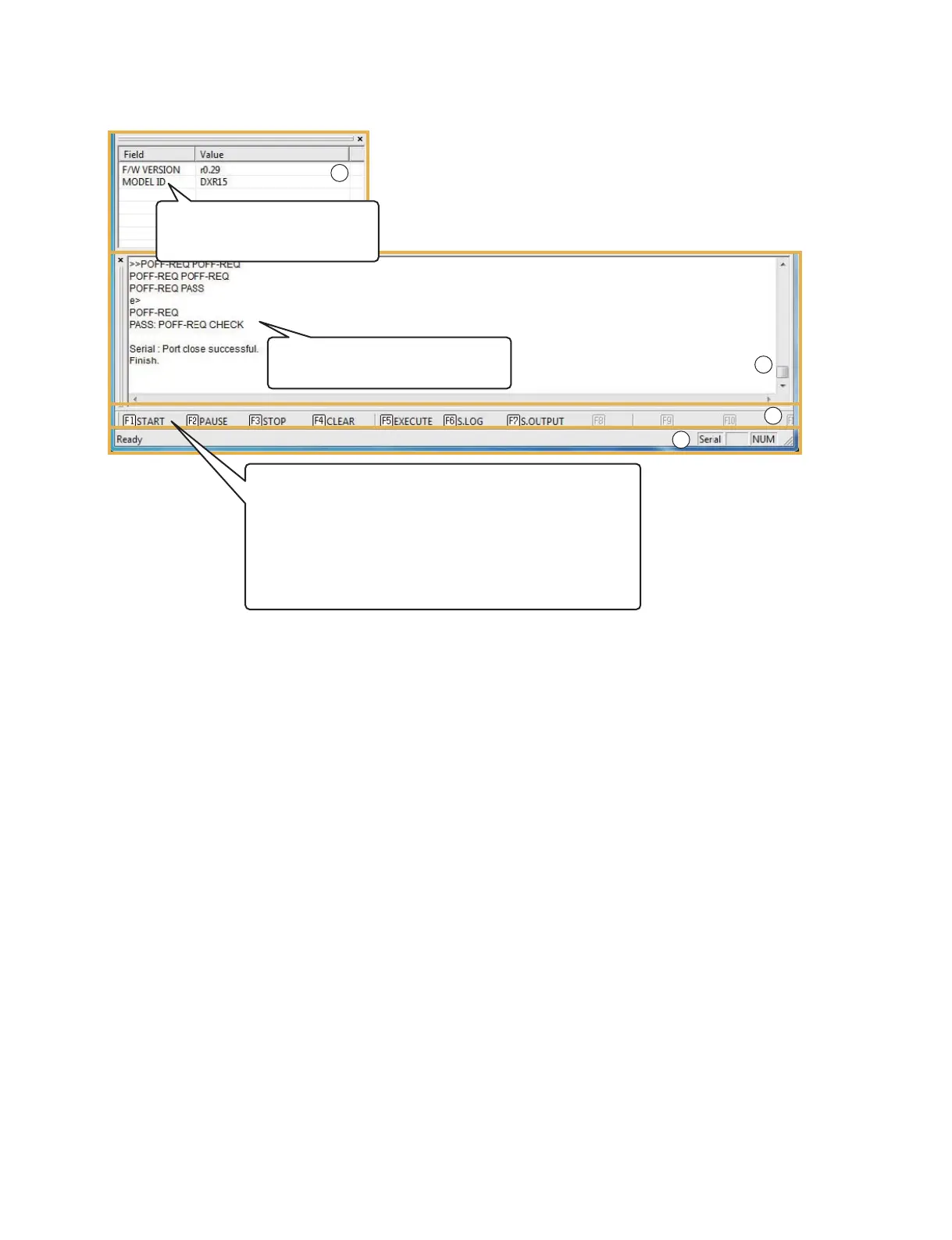

(7) Property window (u)
List of character strings obtained by test is displayed.
(8) Output window (i)
Character strings, such as communication content with
the unit, are displayed.
Font type and the color are specifi ed at [View]-[Options]
menu.
(9) Function Key (o)
Commands assigned from F1 to F12 are displayed.
(10) Status bar (!0)
The explanation of select command and status of toggle
key are displayed.
(11) Communication error
If there is no communication response in each inspection,
“Port open error” is indicated in Output window.
The followings are considered as the cause.
• RS 232C crossing cable is not connected.
• Malfunction of Serial port and/or peripheral circuitry.
（7） プロパティウインドウ（u）
テストにより取得した文字列の一覧を表示します。
（8） アウトプットウインドウ（i）
本体との通信内容等の文字列が表示されます。
フォントの種類及び文字色の変更は[View]-
[Options] メニューで設定します。
（9） ファンクションキー（o）
F1 〜 F12 キーへ割り当てられたコマンドが表示さ
れます。
（10）ステータスバー（!0）
選択コマンドの説明及びトグルキーの状態を表示し
ます。
（11）通信エラー
各検査で通信応答が無い場合は、アウトプットウイ
ンドウへ「Portopenerror.」と表示します。
原因として、下記の事が考えられます。
・RS232C クロスケーブルが接続されていない。
・シリアル端子および周辺回路の故障。
10
7
9
8
Details of inspection result are displayed.
検査結果の詳細を表示します。
Information such as version is
displayed.
バージョン等の情報が表示されます。
[Execution and Termination of inspection]【検査の実行＆停止】
[F1] START : Start test. （テストのスタート）
[F2] PAUSE : Pause test. （テストの一時停止）
[F3] STOP : Stop test. （テストの停止）
[F4] CLEAR : Clear the result. （結果のクリア）
[F5] EXECUTE : Execute test. （テストの実行）
[F6] S.LOG : Store Log. （ログの保存）
[F7] S.OUTPUT : Store Output character string. （出力文字列の保存）
To Next Page
