DXS12/DXS15
DISASSEMBLY PROCEDURE（分解手順）
A. Disassembly of DXS12/DXS15
A-1. Metal Grille Assembly
(Time required: About 1 minute)

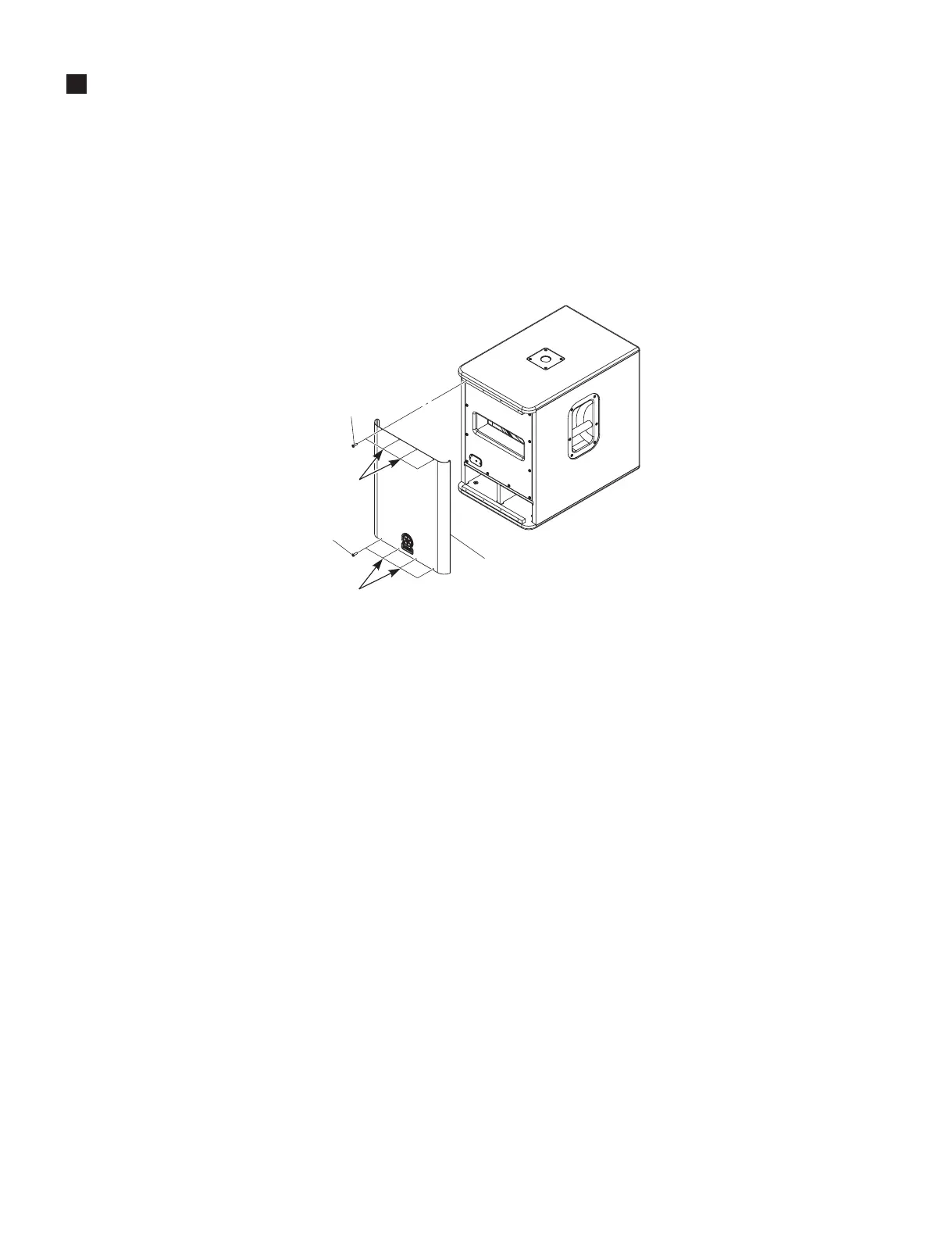

A-1-1 Remove the eight (8) screws marked [130]. The metal
grille assembly can then be removed. (Fig. A-1)
* When installing the metal grille assembly, fi rst
tighten the four (4) priority screws as shown in
Fig. A-1.
35,25,7<6&5(:
（優先ネジ）
35,25,7<6&5(:
（優先ネジ）
>@
>@
0(7$/*5,//($66(0%/<
（メタルグリル Assy）
※7KLVILJXUHVKRZVWKH';6
(この図は、DXS12です。)
A-2. LED Panel Assembly, LED Circuit Board
(Time required: About 2 minutes)
A-2-1 Remove the metal grille assembly. (See procedure A-1.)
A-2-2 Remove the two (2) screws marked [60A]. The LED
panel assembly can then be removed. (Fig. A-2)
A-2-3 Remove the two (2) screws marked [30]. The LED
circuit board can then be removed from the LED panel
sub assembly. (Fig. A-3)
* When installing the LED panel assembly, check the
direction. (Fig. A-2)
A-3. Port Board Assembly
(Time required: About 3 minutes)
A-3-1 Remove the metal grille assembly. (See procedure A-1.)
A-3-2 Remove the LED panel assembly.
(See procedure A-2-2.)
A-3-3 Remove the twelve (12) screws marked [19]. The port
board assembly can then be removed. (Fig. A-4)
A. DXS12/DXS15 の分解
A-1. メタルグリル Ass'y
（所要時間：約 1 分）
A-1-1 [130] のネジ 8 本を外して、メタルグリル Ass'y を
外します。（図 A-1）
※ メタルグリル Ass'y を取り付けるときは、図に示す優先
ネジ 4 本を先に締めてください。（図 A-1）
Fig. A-1
（図A-1）
A-2. LED パネル Ass'y、LED シート
（所要時間：約 2 分）
A-2-1 メタルグリル Ass'y を外します。（A-1 項参照）
A-2-2 [60A] のネジ 2 本を外して、LED パネル Ass'y を
外します。（図 A-2）
A-2-3 [30] のネジ 2 本を外して、LED パネル SUBAss'y
から LED シートを外します。（図 A-3）
※ LED パネル Ass'y を取り付けるときは、上下方向を確認
してください。（図 A-2）
A-3. ポート板 Ass'y
（所要時間：約 3 分）
A-3-1 メタルグリル Ass'y を外します。（A-1 項参照）
A-3-2 LED パネル Ass'y を外します。（A-2-2 項参照）
A-3-3 [19] のネジ 12 本を外して、ポート板 Ass'y を外し
ます。（図 A-4）
