Le fait d’avoir deux boucles AUX SEND/RTN as¬
sure une plus grande souplesse de traitement des
signaux. (voir “UTILISATION DES BOUCLES DE
TRANSMISSION/RETOUR" k la page 53).
® Prises de sortie d’6coute de contrdle
(MONITOR OUT L et R)
Ces prises sortent la version niveau de ligne du
signal sort! par la prise PHONES et il est done
possible de s6lectionner le signal k I’aide du
selecteur PHONE SELECT. Le niveau de MONI¬
TOR OUT est regie a I’aide de la commande
PHONES. Les prises MONITOR OUT peuvent
etre utilis6es pour alimenter un systeme ampli de
puissance/enceintes acoustiques pour I’ecoute de
controls sans casque.
® Interrupteur d’alimentation (POWER)
Appuyer une premiere fois sur I’interrupteur
POWER pour mettre I’appareil sous tension et une
deuxidme fois pour le mettre hors tension.
- REMARQUE: -—-
Ceux qui ont I’habitude des schemas de principe des
equipements electroniques peuvent se reporter au
“SCHEMA DE PRINCIPE” donne a la page 59 pour
avoir une vue d’ensemble de tous les circuits du
MT3X.

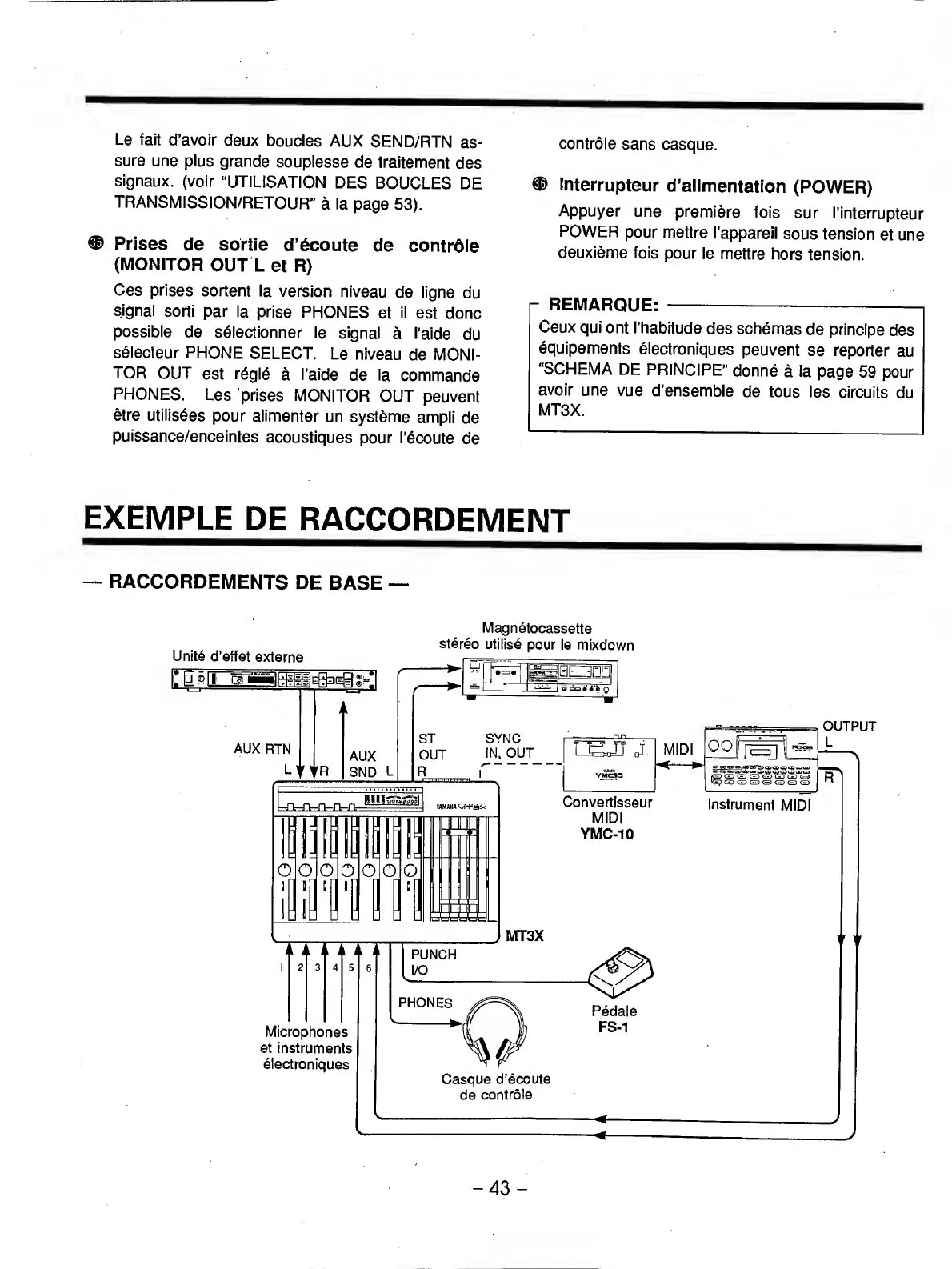

EXEMPLE DE RACCORDEMENT
— RACCORDEMENTS DE BASE —
Unit6 d’effet externe
Magnetocassette
stereo utilise pour le mixdown
AUX RTN
LttR
AUX
SND L
n r
Sis i-ii- T^rin
“ .
1 1 <»' ^ • •• 0
ST
OUT
R
SYNC
IN. OUT
J
1-^rwwwwv
o o
o o OlO
D
MMAKAFvi^ax
MIDI
—»
Convertisseur
MIDI
YMC-10
J MT3X
Microphones
et instruments
electroniques
Casque d’ecoute
de controle
00
iCD GO O <SD ®
‘C^CD<Z0GDG3GDCSiCZ5
OUTPUT
L
Instrument MIDI
t ♦
- 4 3 -
