Zenner zelsius C5-ISF Installation And Operating Instructions

12
Symbol Status Maßnahme
externe Spannungsversorgung (nur bei
M-Bus)
-
Durchuss
vorhanden
-
Achtung!
Anlage / Gerät auf Fehler
prüfen
■
Symbol blinkend: Datenübertragung
■
Symbol dauernd angezeigt: optische
Schnittstelle aktiv
-
-
Notbetrieb Gerät austauschen
Komplettes Symbol dauernd angezeigt:
Zähler ist mit LoRa-Server verbunden (join accept)
Wellensymbol blinkt, senkrechter Strich dauernd angezeigt:
Verbindungsversuch mit LoRa-Server (join request)
Nur senkrechter Strich dauernd angezeigt:
Verbindungsversuch mit LoRa-Server fehlgeschlagen (join failed)
Hinweis: Bei aktivierter optischer Schnittstelle zeigt das Wellensymbol
deren Zustand (s. oben)
Mit den Fehlercodes werden vom zelsius
®
C5-IUF erkannte Fehler angezeigt. Bei mehr als
einem Fehler wird die Summe der Fehlercodes angezeigt: Z.B.: Fehler 1005 = Fehler 1000
und Fehler 5.
Code Fehlerart bzw. mögliche Ursache Maßnahme
1 Temperatur unterhalb Anzeigebereich Temperaturfühler prüfen
2 Temperatur oberhalb Anzeigebereich Temperaturfühler prüfen
3 Kurzschluss Rücklauühler Temperaturfühler prüfen
4 Unterbrechung Rücklauühler Temperaturfühler prüfen
5 Kurzschluss Vorlauühler Temperaturfühler prüfen
6 Unterbrechung Vorlauühler Temperaturfühler prüfen
7 Batteriespannung Gerät austauschen
8 Hardwarefehler Gerät austauschen
9 Hardwarefehler Gerät austauschen
10 Fehler im Messsystem Gerät austauschen (**)
20 Kein Wasser im Messrohr Anlagendruck prüfen (**)
30 Rückuss erkannt Einbaurichtung prüfen (**)
40 Lublasen im Medium Anlage entlüen (**)
50 Messwert außerhalb Überlastbereich Dimensionierung prüfen (**)
100 Hardwarefehler Gerät austauschen
800 Funkschnittstelle Gerät austauschen
1000 Status Batterieende Gerät bzw. Batterie tauschen (*)
2000 Status Eichperiode abgelaufen Gerät austauschen
(*) Die Eichgültigkeitsdauer ist länderabhängig, bitte die jeweiligen nationalen Vorschrien
beachten.
(**) nur bei zelsius
®
C5-IUF

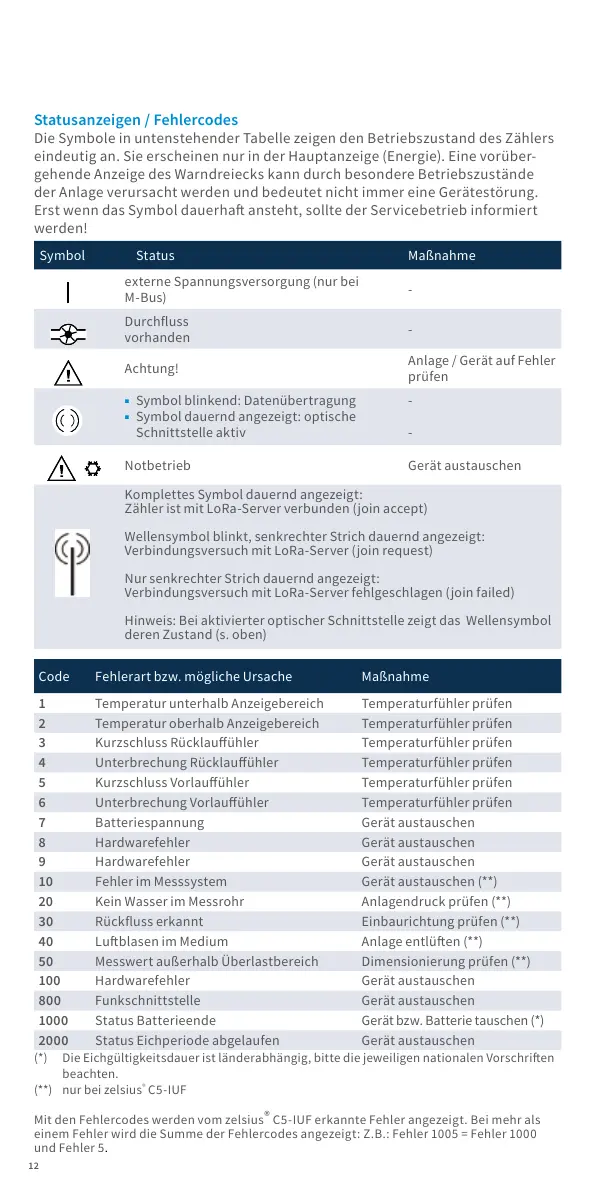

Statusanzeigen / Fehlercodes
Die Symbole in untenstehender Tabelle zeigen den Betriebszustand des Zählers
eindeutig an. Sie erscheinen nur in der Hauptanzeige (Energie). Eine vorüber-
gehende Anzeige des Warndreiecks kann durch besondere Betriebszustände
der Anlage verursacht werden und bedeutet nicht immer eine Gerätestörung.
Erst wenn das Symbol dauerha ansteht, sollte der Servicebetrieb informiert
werden!
