39

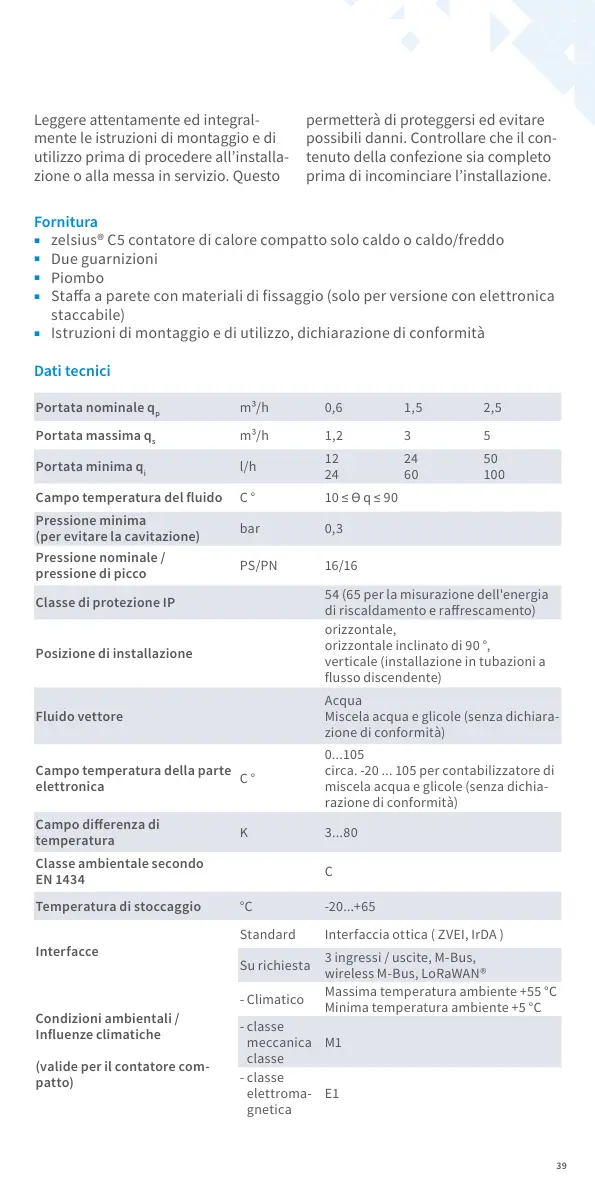

Leggere attentamente ed integral-
mente le istruzioni di montaggio e di
utilizzo prima di procedere all’installa
-
zione o alla messa in servizio. Questo
permetterà di proteggersi ed evitare
possibili danni. Controllare che il con
-
tenuto della confezione sia completo
prima di incominciare l’installazione.
Fornitura
■
zelsius® C5 contatore di calore compatto solo caldo o caldo/freddo
■
Due guarnizioni
■
Piombo
■
Staa a parete con materiali di ssaggio (solo per versione con elettronica
staccabile)
■
Istruzioni di montaggio e di utilizzo, dichiarazione di conformità
Dati tecnici
Portata nominale q
p
m³/h 0,6 1,5 2,5
Portata massima q
s
m³/h 1,2 3 5
Portata minima q
i
l/h
12
24
24
60
50
100
Campo temperatura del uido C ° 10 ≤ Ө q ≤ 90
Pressione minima
(per evitare la cavitazione)
bar 0,3
Pressione nominale /
pressione di picco
PS/PN 16/16
Classe di protezione IP
54 (65 per la misurazione dell'energia
di riscaldamento e rarescamento)
Posizione di installazione
orizzontale,
orizzontale inclinato di 90 °,
verticale (installazione in tubazioni a
usso discendente)
Fluido vettore
Acqua
Miscela acqua e glicole (senza dichiara-
zione di conformità)
Campo temperatura della parte
elettronica
C °
0...105
circa. -20 ... 105 per contabilizzatore di
miscela acqua e glicole (senza dichia-
razione di conformità)
Campo dierenza di
temperatura
K 3...80
Classe ambientale secondo
EN 1434
C
Temperatura di stoccaggio °C -20...+65
Interfacce
Standard Interfaccia ottica ( ZVEI, IrDA )
Su richiesta
3 ingressi / uscite, M-Bus,
wireless M-Bus, LoRaWAN®
Condizioni ambientali /
Inuenze climatiche
(valide per il contatore com-
patto)
- Climatico
Massima temperatura ambiente +55 °C
Minima temperatura ambiente +5 °C
- classe
meccanica
classe
M1
- classe
elettroma-
gnetica
E1
