42
■

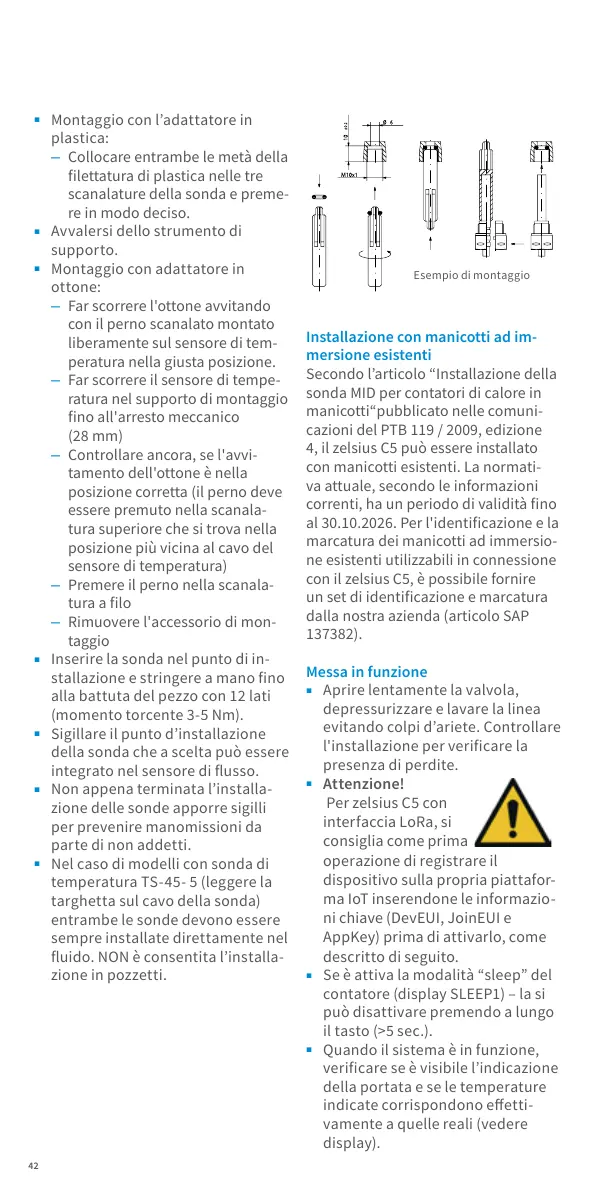

Montaggio con l’adattatore in
plastica:
– Collocare entrambe le metà della
lettatura di plastica nelle tre
scanalature della sonda e preme
-
re in modo deciso.
■
Avvalersi dello strumento di
supporto.
■
Montaggio con adattatore in
ottone:
– Far scorrere l'ottone avvitando
con il perno scanalato montato
liberamente sul sensore di tem
-
peratura nella giusta posizione.
– Far scorrere il sensore di tempe-
ratura nel supporto di montaggio
no all'arresto meccanico
(28 mm)
– Controllare ancora, se l'avvi-
tamento dell'ottone è nella
posizione corretta (il perno deve
essere premuto nella scanala
-
tura superiore che si trova nella
posizione più vicina al cavo del
sensore di temperatura)
– Premere il perno nella scanala-
tura a lo
– Rimuovere l'accessorio di mon-
taggio
■
Inserire la sonda nel punto di in-
stallazione e stringere a mano no
alla battuta del pezzo con 12 lati
(momento torcente 3-5 Nm).
■
Sigillare il punto d’installazione
della sonda che a scelta può essere
integrato nel sensore di usso.
■
Non appena terminata l’installa-
zione delle sonde apporre sigilli
per prevenire manomissioni da
parte di non addetti.
■
Nel caso di modelli con sonda di
temperatura TS-45- 5 (leggere la
targhetta sul cavo della sonda)
entrambe le sonde devono essere
sempre installate direttamente nel
uido. NON è consentita l’installa
-
zione in pozzetti.
Installazione con manicotti ad im
-
mersione esistenti
Secondo l’articolo “Installazione della
sonda MID per contatori di calore in
manicotti“pubblicato nelle comuni
-
cazioni del PTB 119 / 2009, edizione
4, il zelsius C5 può essere installato
con manicotti esistenti. La normati
-
va attuale, secondo le informazioni
correnti, ha un periodo di validità no
al 30.10.2026. Per l'identicazione e la
marcatura dei manicotti ad immersio
-
ne esistenti utilizzabili in connessione
con il zelsius C5, è possibile fornire
un set di identicazione e marcatura
dalla nostra azienda (articolo SAP
137382).
Messa in funzione
■
Aprire lentamente la valvola,
depressurizzare e lavare la linea
evitando colpi d’ariete. Controllare
l'installazione per vericare la
presenza di perdite.
■
Attenzione!
Per zelsius C5 con
interfaccia LoRa, si
consiglia come prima
operazione di registrare il
dispositivo sulla propria piattafor-
ma IoT inserendone le informazio-
ni chiave (DevEUI, JoinEUI e
AppKey) prima di attivarlo, come
descritto di seguito.
■
Se è attiva la modalità “sleep” del
contatore (display SLEEP1) – la si
può disattivare premendo a lungo
il tasto (>5 sec.).
■
Quando il sistema è in funzione,
vericare se è visibile l’indicazione
della portata e se le temperature
indicate corrispondono eetti
-
vamente a quelle reali (vedere
display).
Esempio di montaggio
