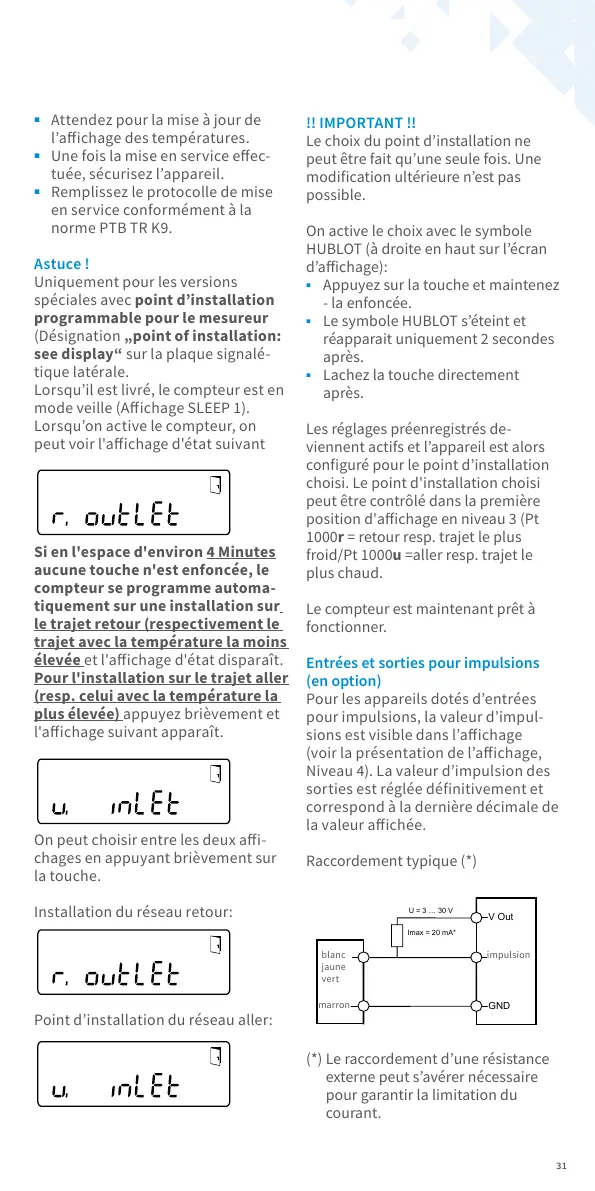

!! IMPORTANT !!
Le choix du point d’installation ne
peut être fait qu’une seule fois. Une
modication ultérieure n’est pas
possible.
On active le choix avec le symbole
HUBLOT (à droite en haut sur l’écran
d’aichage):
■
Appuyez sur la touche et maintenez
- la enfoncée.
■
Le symbole HUBLOT s’éteint et
réapparait uniquement 2 secondes
après.
■
Lachez la touche directement
après.
Les réglages préenregistrés de
-
viennent actifs et l’appareil est alors
conguré pour le point d’installation
choisi. Le point d'installation choisi
peut être contrôlé dans la première
position d'aichage en niveau 3 (Pt
1000r = retour resp. trajet le plus
froid/Pt 1000u =aller resp. trajet le
plus chaud.
Le compteur est maintenant prêt à
fonctionner.
Entrées et sorties pour impulsions
(en option)
Pour les appareils dotés d’entrées
pour impulsions, la valeur d’impul
-
sions est visible dans l’aichage
(voir la présentation de l’aichage,
Niveau 4). La valeur d’impulsion des
sorties est réglée dénitivement et
correspond à la dernière décimale de
la valeur aichée.
Raccordement typique (*)
(*) Le raccordement d’une résistance
externe peut s’avérer nécessaire
pour garantir la limitation du
courant.
U = 3 … 30 V
Imax = 20 mA*
GND
Pulse
V Out
blanc
jaune
vert
marron
impulsion
■
Attendez pour la mise à jour de
l’aichage des températures.
■
Une fois la mise en service eec-
tuée, sécurisez l’appareil.
■
Remplissez le protocolle de mise
en service conformément à la
norme PTB TR K9.
Astuce !
Uniquement pour les versions
spéciales avec point d’installation
programmable pour le mesureur
(Désignation „point of installation:
see display“ sur la plaque signalé
-
tique latérale.
Lorsqu’il est livré, le compteur est en
mode veille (Aichage SLEEP 1).
Lorsqu’on active le compteur, on
peut voir l'aichage d'état suivant
Si en l'espace d'environ 4 Minutes
aucune touche n'est enfoncée, le
compteur se programme automa
-
tiquement sur une installation sur
le trajet retour (respectivement le
trajet avec la température la moins
élevée et l'aichage d'état disparaît.
Pour l'installation sur le trajet aller
(resp. celui avec la température la
plus élevée) appuyez brièvement et
l'aichage suivant apparaît.
On peut choisir entre les deux ai
-
chages en appuyant brièvement sur
la touche.
Installation du réseau retour:
Point d’installation du réseau aller:
