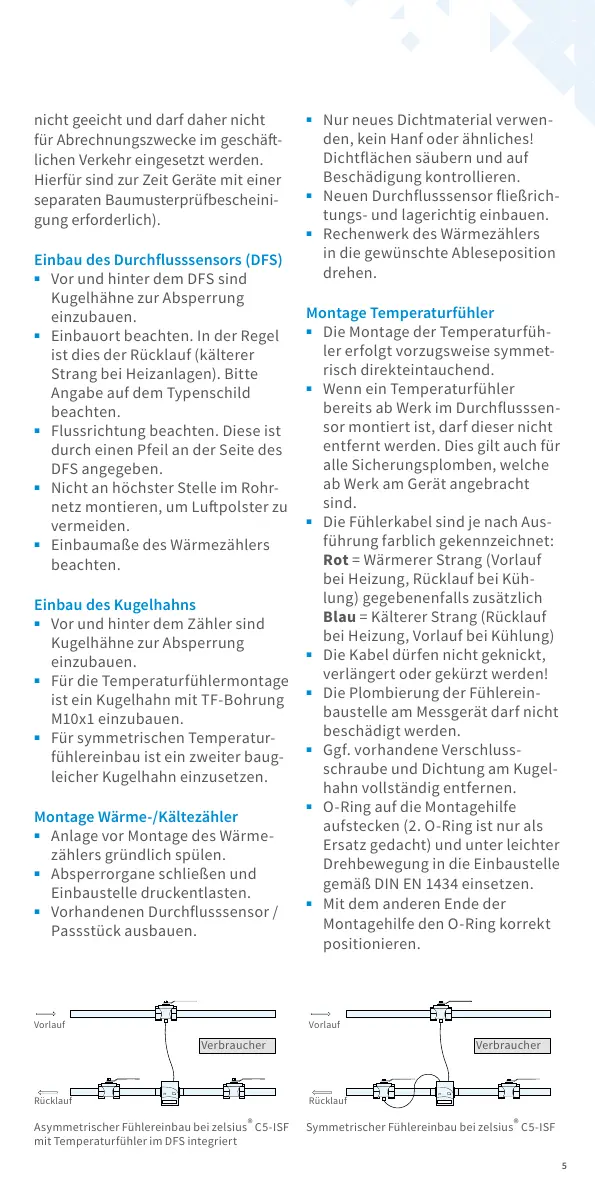

Page #5 background imageLoading...
Page #5 background image
5
nicht geeicht und darf daher nicht
für Abrechnungszwecke im geschä-
lichen Verkehr eingesetzt werden.
Hierfür sind zur Zeit Geräte mit einer
separaten Baumusterprüfbescheini-
gung erforderlich).
Einbau des Durchusssensors (DFS)
Vor und hinter dem DFS sind
Kugelhähne zur Absperrung
einzubauen.
Einbauort beachten. In der Regel
ist dies der Rücklauf (kälterer
Strang bei Heizanlagen). Bitte
Angabe auf dem Typenschild
beachten.
Flussrichtung beachten. Diese ist
durch einen Pfeil an der Seite des
DFS angegeben.
Nicht an höchster Stelle im Rohr-
netz montieren, um Lupolster zu
vermeiden.
Einbaume des Wärmezählers
beachten.
Einbau des Kugelhahns
Vor und hinter dem Zähler sind
Kugelhähne zur Absperrung
einzubauen.
Für die Temperaturfühlermontage
ist ein Kugelhahn mit TF-Bohrung
M10x1 einzubauen.
Für symmetrischen Temperatur-
fühlereinbau ist ein zweiter baug-
leicher Kugelhahn einzusetzen.
Montage Wärme-/Kältezähler
Anlage vor Montage des Wärme-
zählers gründlich spülen.
Absperrorgane schlien und
Einbaustelle druckentlasten.
Vorhandenen Durchusssensor /
Passstück ausbauen.
Nur neues Dichtmaterial verwen-
den, kein Hanf oder ähnliches!
Dichtächen säubern und auf
Beschädigung kontrollieren.
Neuen Durchusssensor ießrich-
tungs- und lagerichtig einbauen.
Rechenwerk des Wärmezählers
in die gewünschte Ableseposition
drehen.
Montage Temperaturfühler
Die Montage der Temperaturfüh-
ler erfolgt vorzugsweise symmet-
risch direkteintauchend.
Wenn ein Temperaturfühler
bereits ab Werk im Durchusssen-
sor montiert ist, darf dieser nicht
entfernt werden. Dies gilt auch für
alle Sicherungsplomben, welche
ab Werk am Gerät angebracht
sind.
Die Fühlerkabel sind je nach Aus-
führung farblich gekennzeichnet:
Rot = Wärmerer Strang (Vorlauf
bei Heizung, Rücklauf bei Küh-
lung) gegebenenfalls zusätzlich
Blau = Kälterer Strang (Rücklauf
bei Heizung, Vorlauf bei Kühlung)
Die Kabel dürfen nicht geknickt,
verlängert oder gekürzt werden!
Die Plombierung der Fühlerein-
baustelle am Messgerät darf nicht
beschädigt werden.
Ggf. vorhandene Verschluss-
schraube und Dichtung am Kugel-
hahn vollständig entfernen.
O-Ring auf die Montagehilfe
aufstecken (2. O-Ring ist nur als
Ersatz gedacht) und unter leichter
Drehbewegung in die Einbaustelle
gemäß DIN EN 1434 einsetzen.
Mit dem anderen Ende der
Montagehilfe den O-Ring korrekt
positionieren.
Asymmetrischer Fühlereinbau bei zelsius
®
C5-ISF
mit Temperaturfühler im DFS integriert
Symmetrischer Fühlereinbau bei zelsius
®
C5-ISF
Vorlauf
Rücklauf
Verbraucher
Vorlauf
Rücklauf
Verbraucher
