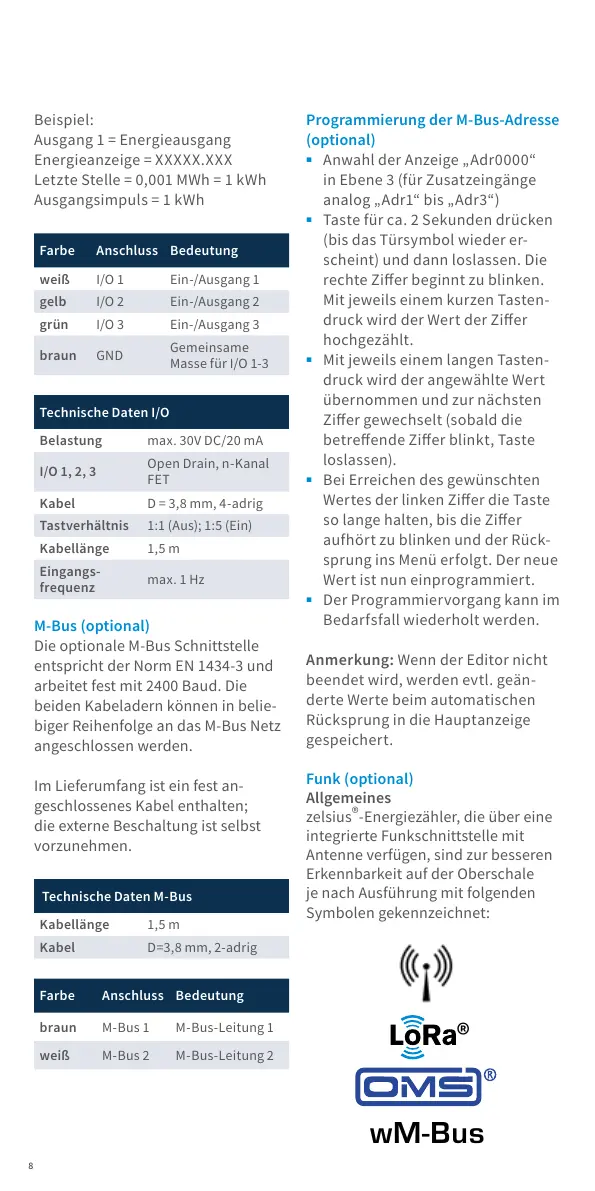

Programmierung der M-Bus-Adresse
(optional)
■
Anwahl der Anzeige „Adr0000“
in Ebene 3 (für Zusatzeingänge
analog „Adr1“ bis „Adr3“)
■
Taste für ca. 2 Sekunden drücken
(bis das Türsymbol wieder er-
scheint) und dann loslassen. Die
rechte Zier beginnt zu blinken.
Mit jeweils einem kurzen Tasten-
druck wird der Wert der Zier
hochgezählt.
■
Mit jeweils einem langen Tasten-
druck wird der angewählte Wert
übernommen und zur nächsten
Zier gewechselt (sobald die
betreende Zier blinkt, Taste
loslassen).
■
Bei Erreichen des gewünschten
Wertes der linken Zier die Taste
so lange halten, bis die Zier
aufhört zu blinken und der Rück-
sprung ins Menü erfolgt. Der neue
Wert ist nun einprogrammiert.
■
Der Programmiervorgang kann im
Bedarfsfall wiederholt werden.
Anmerkung: Wenn der Editor nicht
beendet wird, werden evtl. geän-
derte Werte beim automatischen
Rücksprung in die Hauptanzeige
gespeichert.
Funk (optional)
Allgemeines
zelsius
®
-Energiezähler, die über eine
integrierte Funkschnittstelle mit
Antenne verfügen, sind zur besseren
Erkennbarkeit auf der Oberschale
je nach Ausführung mit folgenden
Symbolen gekennzeichnet:
wM-Bus
®
Beispiel:
Ausgang 1 = Energieausgang
Energieanzeige = XXXXX.XXX
Letzte Stelle = 0,001 MWh = 1 kWh
Ausgangsimpuls = 1 kWh
Farbe Anschluss Bedeutung
weiß I/O 1 Ein-/Ausgang 1
gelb I/O 2 Ein-/Ausgang 2
grün I/O 3 Ein-/Ausgang 3
braun GND
Gemeinsame
Masse für I/O 1-3
Technische Daten I/O
Belastung max. 30V DC/20 mA
I/O 1, 2, 3
Open Drain, n-Kanal
FET
Kabel D = 3,8 mm, 4-adrig
Tastverhältnis 1:1 (Aus); 1:5 (Ein)
Kabellänge 1,5 m
Eingangs-
frequenz
max. 1 Hz
M-Bus (optional)
Die optionale M-Bus Schnittstelle
entspricht der Norm EN 1434-3 und
arbeitet fest mit 2400 Baud. Die
beiden Kabeladern können in belie-
biger Reihenfolge an das M-Bus Netz
angeschlossen werden.
Im Lieferumfang ist ein fest an-
geschlossenes Kabel enthalten;
die externe Beschaltung ist selbst
vorzunehmen.
Technische Daten M-Bus
Kabellänge 1,5 m
Kabel D=3,8 mm, 2-adrig
Farbe Anschluss Bedeutung
braun M-Bus 1 M-Bus-Leitung 1
weiß M-Bus 2 M-Bus-Leitung 2
