ABB ACS580-01 drives User Manual

116 PT – R0…R4 Guia de instalação rápida
R0-
R4
R5
R6-
R9
DA
DE
ES
FI
FR
IT
NL
PL
PT
RU
SV
TR
ZH

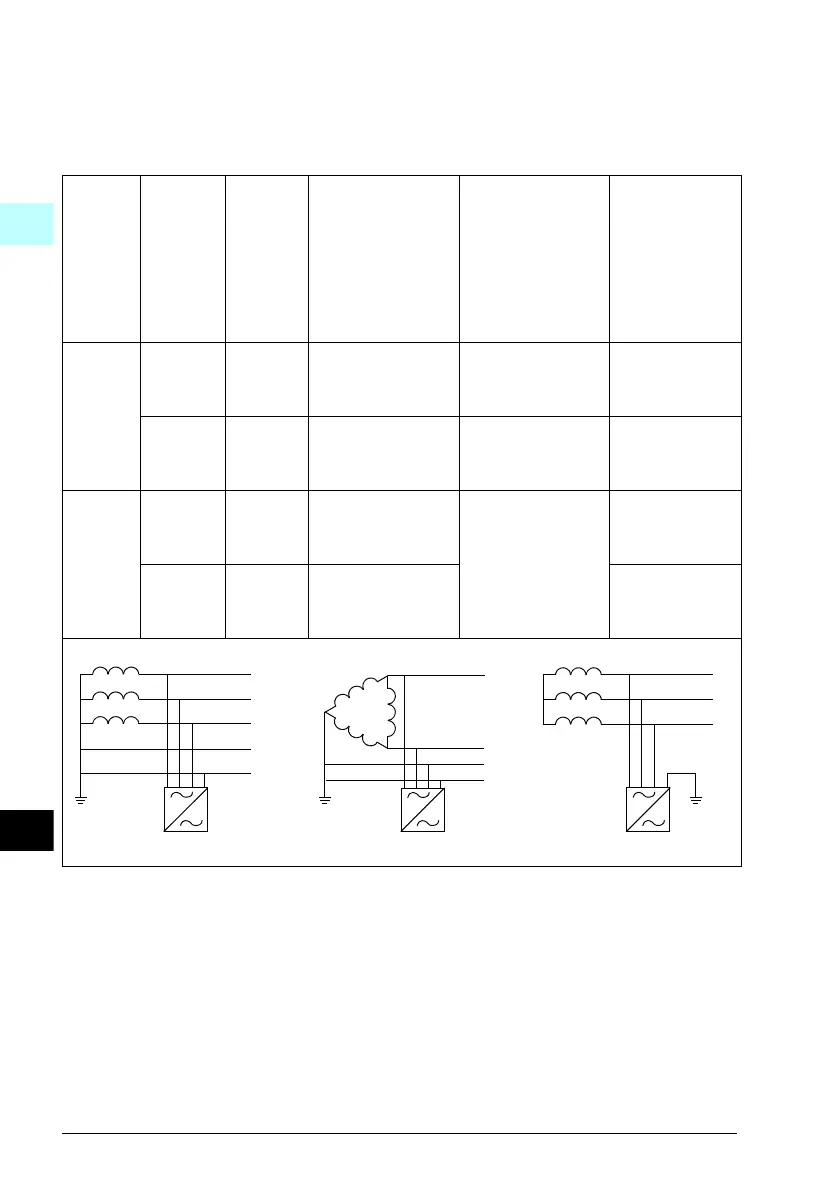

Verifique, usando a tabela abaixo, se é necessário desconectar o filtro EMC (EMC)
ou o varistor terra-fase (VAR). Para obter instruções sobre como realizar esse
procedimento, consulte a página 117.
Tama-
nhos de
carcaça
Filtro
EMC
(EMC)
Varistor
terra-
fase
(VAR)
Sistemas TN
com aterramento
simétrico
(sistemas TN-S)
1
Sistemas TN
com aterramento
de uma fase
2
Sistemas IT
(sem aterra-
mento ou com
aterramento de
alta resistên-
cia [>30
ohms])
3
R0…R3 EMC
(1 interrup-
tor)
- Não desconectar Desconectar Desconectar
-VAR
(1 interrup-
tor)
Não desconectar Não desconectar Desconectar
R4 EMC
(2 parafu-
sos)
- Não desconectar A carcaça R4 não
pode ser usada
em sistemas TN
de aterramento de
uma fase.
Desconectar
-VAR
(1 para-
fuso)
Não desconectar Desconectar
1 2 3
Inversor de frequência
PE
N
L3
L2
L1
Inversor de frequência Inversor de frequência
PE
L3
L2
L1
L3
L2
L1

ABB ACS580-01 drives Specifications

General

Control method	Scalar control, Vector control
Frequency	0 to 500 Hz
Communication protocols	Modbus RTU, Ethernet/IP, Profibus DP, CANopen
Protection features	Overcurrent, overvoltage, undervoltage
Enclosure rating	IP21, IP55
Ambient temperature	-15 to +50 °C
Storage temperature	-40 to +70 °C
Relative humidity	5 to 95% (non-condensing)
Altitude	Up to 1000 m (without derating), up to 4000 m (with derating)
EMC Filter	Built-in
Voltage range	208 to 480 V
Braking Chopper	Built-in up to 22 kW
