máx. 500
ohmios
1…10 kohmios
S1 AI1 U/I Selección de Tensión/Corriente para AI1:
S2 AI2 U/I Selección de Tensión/Corriente para AI2:

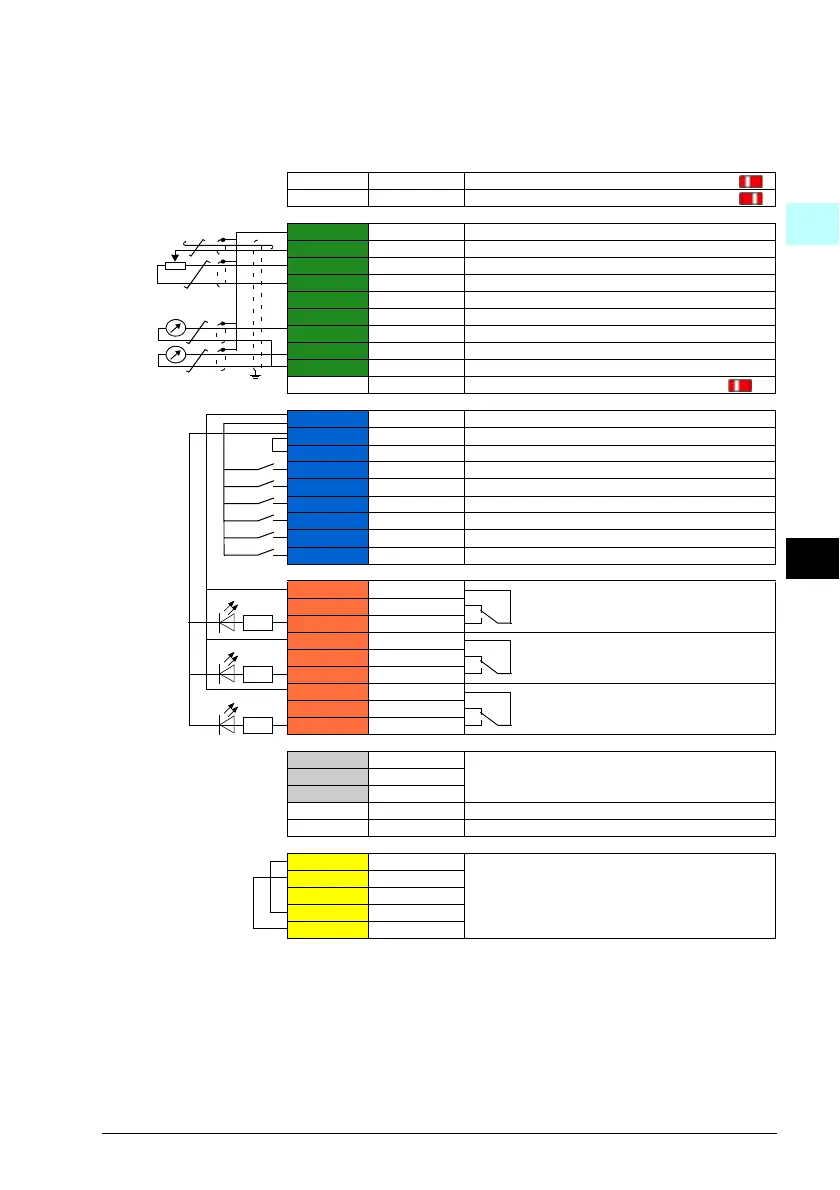

X1 Tensión de referencia y entradas y salidas analógicas
1 SCR Pantalla del cable de señal (apantallamiento)
2 AI1 Referencia de frecuencia/velocidad: 0…10 V
3 AGND Común del circuito de entrada analógica
4 +10V Tensión de referencia 10 V CC
5 AI2 No configurado
6 AGND Común del circuito de entrada analógica
7 AO1 Frecuencia de salida: 0…20 mA
8 AO2 Intensidad de salida: 0…20 mA
9 AGND Común del circuito de salida analógica
S3 AO1 I/U
Selección de Tensión/Corriente para AO1:
X2 y X3 Salida de tensión auxiliar y entradas digitales programables
10 +24V Salida de tensión aux. +24 V CC, máx. 250 mA
11 DGND Común de la salida de tensión auxiliar
12 DCOM Común de todas las señales digitales
13 DI1 Paro (0) / Marcha (1)
14 DI2 Avance (0) / Retroceso (1)
15 DI3 Selección de frecuencia/velocidad constante
16 DI4 Selección de frecuencia/velocidad constante
17 DI5
Selección de rampa 1 (0) / Selección de rampa 2 (1)
18 DI6 No configurado
X6, X7, X8 Salidas de relé
19 RO1C
Listo
250 V CA / 30 V CC
2 A
20 RO1A
21 RO1B
22 RO2C
En marcha
250 V CA / 30 V CC
2 A
23 RO2A
24 RO2B
25 RO3C
Fallo (-1)
250 V CA / 30 V CC
2 A
26 RO3A
27 RO3B
X5 EIA-485 Modbus RTU
29 B+
Modbus RTU (EIA-485) integrado
30 A-
31 DGND
S4 TERM
Interruptor de terminación de la comunicación serie
S5 BIAS
Interruptor de resistencias Bias de la comunicación serie
X4 Safe Torque Off / Desconexión segura de Par
34 OUT1
Función Safe Torque Off. Conexión de fábrica. Ambos
circuitos deben estar cerrados para que el convertidor
pueda ponerse en marcha. Véase el capítulo The Safe
torque off function en el ACS580-01 (0.75 to 250 kW)
hardware manual (3AXD50000018826 [Inglés]).
35 OUT2
36 SGND
37 IN1
38 IN2
1)
No todas las tarjetas tienen los interruptores S1, S2 y S3. En ese caso, seleccione la
tensión o la intensidad para las entradas AI1
y AI2 y la salida AO1 con los parámetros.
Véase el Manual de firmware.
La capacidad de carga total de la salida de tensión auxiliar +24 V (X2:10) es de 6,0 W (250 mA/24 V CC).
Tamaños de cables:
0,2…2,5 mm
2
(24…14 AWG): Terminales +24 V, DGND, DCOM, B+, A-, DGND, 24 V ext.
0,14…1,5 mm
2
(26…16 AWG): Terminales DI, AI, AO, AGND, RO, STO
Pares de apriete: 0,5…0,6 N·m (0,4 lbf·ft)
1)
1)
