默认 I/O 连接

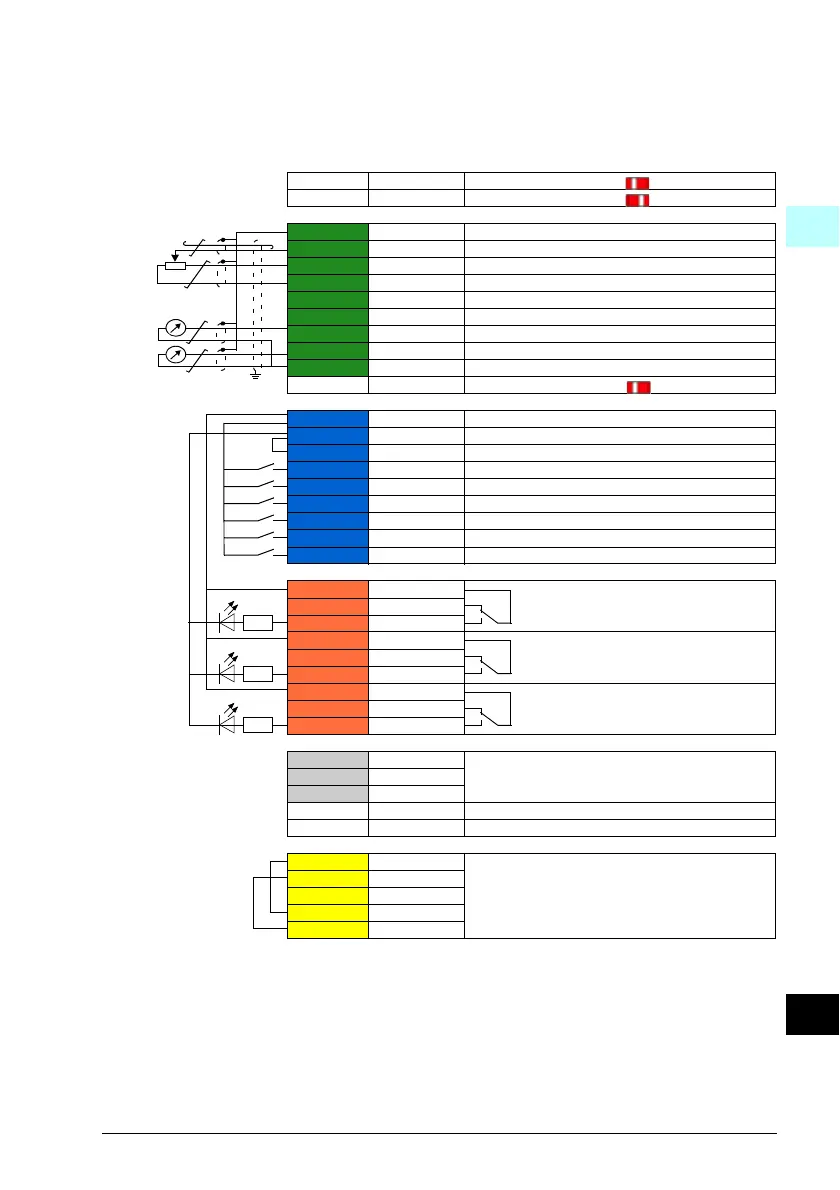

ABB 标准宏的默认 I/O 连接如下所示。
最大 500
ohm
1…10 kohm
S1 AI1 U/I 电压 / 电流选择 (AI1)：
S2 AI2 U/I 电压 / 电流选择 (AI2)：
X1 参考电压与模拟输入和输出
1 SCR 信号线屏蔽
2 AI1 频率 / 速度给定值：0…10 V
3 AGND 模拟输入的公共端
4 +10V 参考电压 10 VDC
5 AI2 未配置
6 AGND 模拟输入的公共端
7 AO1 输出频率： 0…20 mA
8 AO2 输出电流： 0…20 mA
9 AGND 模拟输出的公共端
S3 AO1 I/U 电压 / 电流选择 (AO1)：
X2&X3 辅助电压输出和可编程数字输入
10 +24V 辅助电压输出 +24 VDC, 最大 250 mA
11 DGND 辅助电压输出的公共端
12 DCOM 数字输入公共端
13 DI1 停止 (0) / 启动 (1)
14 DI2 正向 (0) / 反向 (1)
15 DI3 恒定频率 / 速度选择
16 DI4 恒定频率 / 速度选择
17 DI5 斜坡 1 (0) / 斜坡 2 (1)
18 DI6 未配置
X6, X7, X8 继电器输出
19 RO1C
准备就绪
250 VAC / 30 VDC
2 A
20 RO1A
21 RO1B
22 RO2C
运行
250 VAC / 30 VDC
2 A
23 RO2A
24 RO2B
25 RO3C
故障 (-1)
250 VAC / 30 VDC
2 A
26 RO3A
27 RO3B
X5 EIA-485 Modbus RTU
29 B+
内置 Modbus RTU(EIA-485)。
30 A-
31 DGND
S4 TERM 串行数据链路终端开关
S5 BIAS 串行数据链路终端电阻开关
X4 安全转矩取消
34 OUT1
安全转矩取消。工厂连接。 两个电路都必须闭合后方可启
动电机。请参阅 A CS580-01 (0.75 to 250 kW) hardware
manual 硬件手册） （3AXD50000018826 [ 英语 ]）中的
The Safe torque off function （安全转矩取消功能） 一章。
35 OUT2
36 SGND
37 IN1
38 IN2
U
I
U
I
UI
1)
所有控制板都没有 S1、S2 和 S3 开关。 在此情况下，用参数为输入 AI1 和 AI2 选择电压或
电流。请参阅固件手册。
辅助电压输出 +24V (X2:10) 的总负载能力为 6.0 W (250 mA / 24 V DC)。
电缆规格：
0.2…2.5 mm
2
(24…14 AWG)：端子 +24V, DGND, DCOM, B+, A-, DGND, 外部 24V
0.14…1.5 mm
2
(26…16 AWG)：端子 DI, AI/O, AGND, RO, STO
紧固力矩：0.5…0.6 N·m (0.4 lbf·ft)
1)
1)

ABB ACS580-01 drives Specifications

General

Control method	Scalar control, Vector control
Frequency	0 to 500 Hz
Communication protocols	Modbus RTU, Ethernet/IP, Profibus DP, CANopen
Protection features	Overcurrent, overvoltage, undervoltage
Enclosure rating	IP21, IP55
Ambient temperature	-15 to +50 °C
Storage temperature	-40 to +70 °C
Relative humidity	5 to 95% (non-condensing)
Altitude	Up to 1000 m (without derating), up to 4000 m (with derating)
EMC Filter	Built-in
Voltage range	208 to 480 V
Braking Chopper	Built-in up to 22 kW
