196 DE – Baugröße R5 - Kurzanleitung für die Installation
R0-
R4
R5
R6-
R9
DA
DE
ES
FI
FR
IT
NL
PL
PT
RU
SV
TR
ZH
Hinweis: Bei getrenntem internen EMV-Filter ist die EMV-Kompatibilität des Fre-
quenzumrichters deutlich geringer.
 Erde-Phase-Varistor
Der Erde-Phase-Varistor ist für die Verwendung in IT- (ungeerdeten) Netzen nicht
geeignet. Trennen Sie den Erde-Phase-Varistor, bevor Sie den Frequenzumrichter an
das Einspeisenetz anschließen. Siehe Tabelle auf Seite 196.
WARNUNG! Der Frequenzumrichter darf mit dem nicht getrennten Erde-
Phase-Varistor nicht an ein IT-Netz (ein ungeerdetes oder ein hochohmig
geerdetes [über 30 Ohm] Netz) angeschlossen werden, da sonst der Varistor-
Schaltkreis beschädigt werden kann.

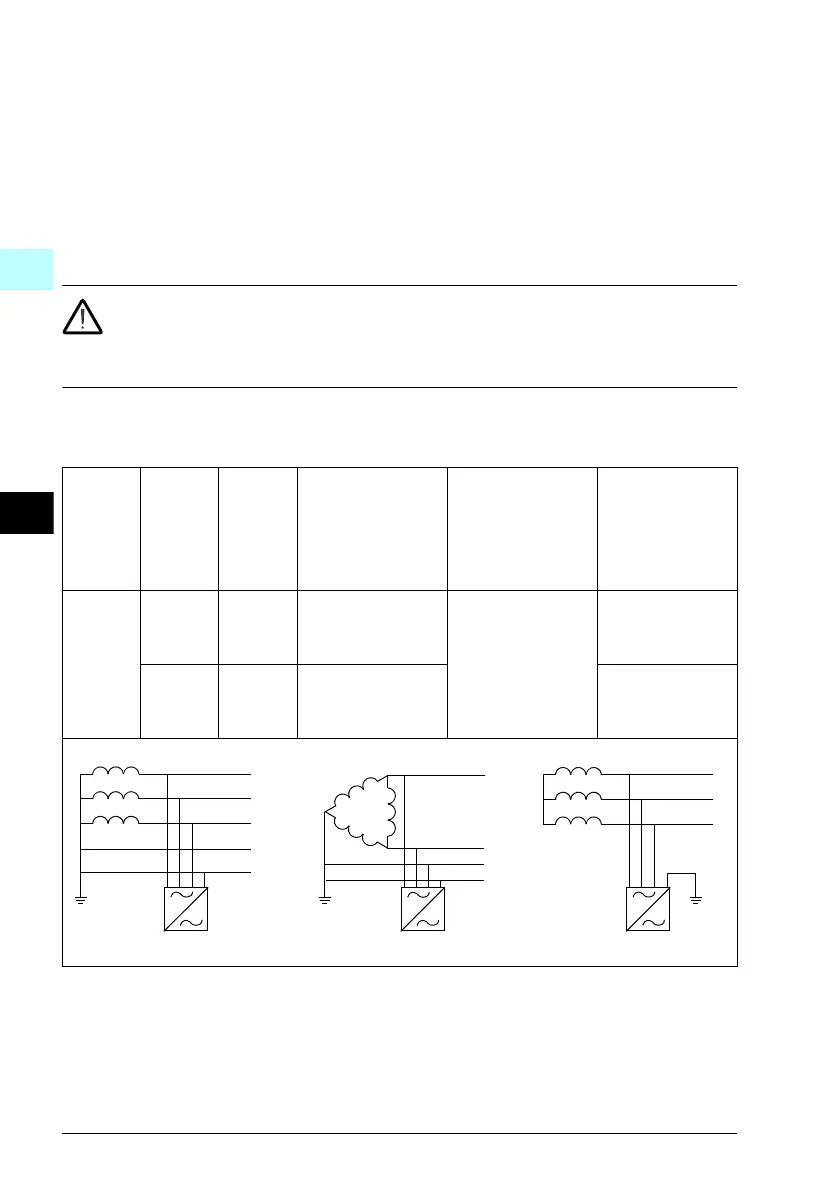

Prüfen Sie anhand der folgenden Tabelle, ob der EMV-Filter (EMC) oder der Erde-
Phase-Varistor (VAR) abzuklemmen ist. Informationen dazu siehe Seite 197.
Bau-
größe
EMV-
Filter
(EMC)
Erde-
Phase-
Varistor
(VAR)
Symmetrisch
geerdete
TN-Netze
(TN-S-Netze)
1
Asymmetrisch
geerdete
TN-Netze
2
IT-Netze
(ungeerdet oder
hochohmig
geerdet
[>30 Ohm])
3
R5 EMC
(2 Schrau-
ben)
- Nicht trennen Baugröße R5 darf
nicht an asymme-
trisch geerdete
TN-Netze ange-
schlossen werden.
Trennen
-VAR
(1
Schraube)
Nicht trennen Trennen
1 2 3
Frequenzumrichter
PE
N
L3
L2
L1
Frequenzumrichter Frequenzumrichter
PE
L3
L2
L1
L3
L2
L1

ABB ACS580-01 drives Specifications

General

Control method	Scalar control, Vector control
Frequency	0 to 500 Hz
Communication protocols	Modbus RTU, Ethernet/IP, Profibus DP, CANopen
Protection features	Overcurrent, overvoltage, undervoltage
Enclosure rating	IP21, IP55
Ambient temperature	-15 to +50 °C
Storage temperature	-40 to +70 °C
Relative humidity	5 to 95% (non-condensing)
Altitude	Up to 1000 m (without derating), up to 4000 m (with derating)
EMC Filter	Built-in
Voltage range	208 to 480 V
Braking Chopper	Built-in up to 22 kW
