136 SV – R0…R4 Snabbguide för installation
R0-
R4
R5
R6-
R9
DA
DE
ES
FI
FR
IT
NL
PL
PT
RU
SV
TR
ZH

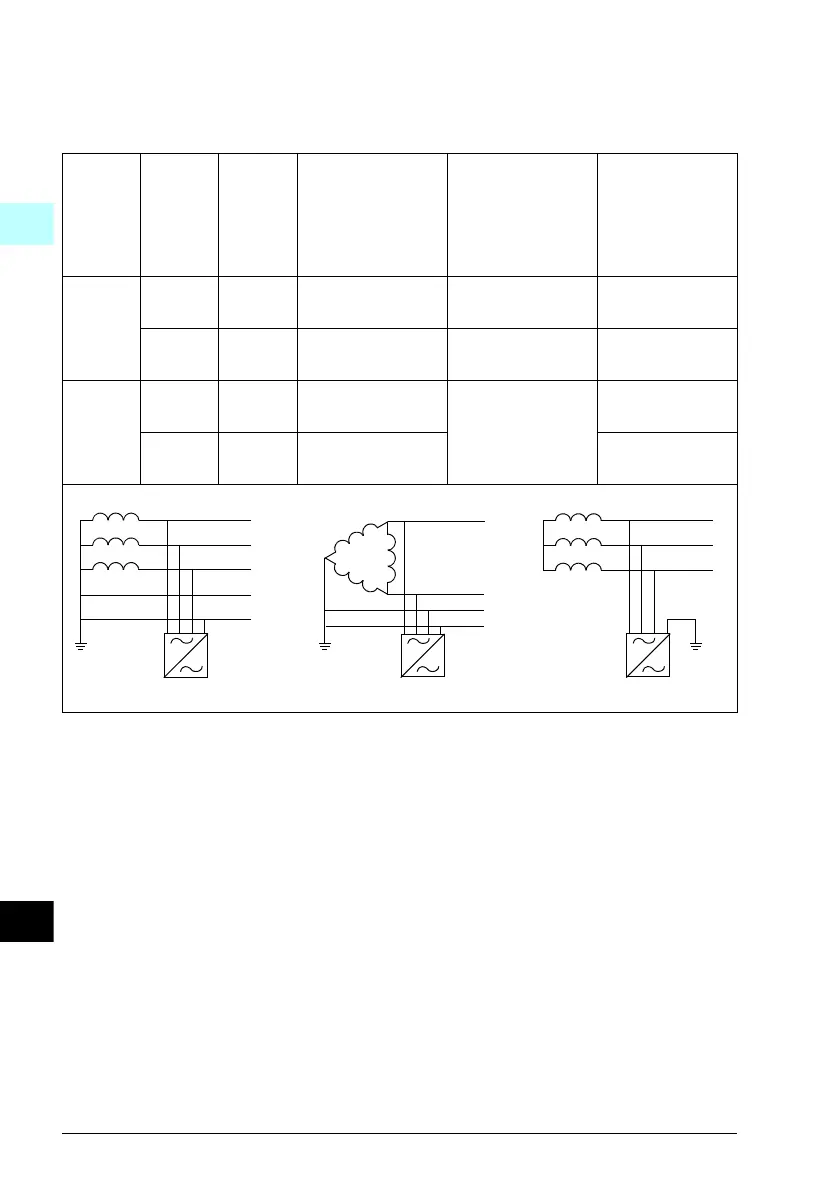

Kontrollera i tabellen nedan om du måste koppla bort EMC-filtret (EMC) eller jord till
fas-varistorn (VAR). För instruktioner, se sidan 137.
Storle-
kar
EMC-
filter
(EMC)
Jord till
fas-
varistor
(VAR)
Symmetriskt
jordade
TN-system
(TN-S-system)
1
Impedansjordade
TN-system
2
IT-system
(ojordade eller
högresistivt
jordade
[>30 ohm])
3
R0…R3 EMC
(1 brytare)
- Koppla inte bort Koppla bort Koppla bort
-VAR
(1 brytare)
Koppla inte bort Koppla inte bort Koppla bort
R4 EMC
(2 skruvar)
- Koppla inte bort Byggstorlek R4
kan inte användas
i impedansjordade
TN-system.
Koppla bort
-VAR
(1 skruv)
Koppla inte bort Koppla bort
1 2 3
Frekvensomriktare
PE
N
L3
L2
L1
Frekvensomriktare Frekvensomriktare
PE
L3
L2
L1
L3
L2
L1

ABB ACS580-01 drives Specifications

General

Control method	Scalar control, Vector control
Frequency	0 to 500 Hz
Communication protocols	Modbus RTU, Ethernet/IP, Profibus DP, CANopen
Protection features	Overcurrent, overvoltage, undervoltage
Enclosure rating	IP21, IP55
Ambient temperature	-15 to +50 °C
Storage temperature	-40 to +70 °C
Relative humidity	5 to 95% (non-condensing)
Altitude	Up to 1000 m (without derating), up to 4000 m (with derating)
EMC Filter	Built-in
Voltage range	208 to 480 V
Braking Chopper	Built-in up to 22 kW
