ABB ACS580-01 drives User Manual

206 ES – Guía rápida de instalación para bastidor R5
R0-
R4
R5
R6-
R9
EN
DA
DE
ES
FI
FR
IT
NL
PL
PT
RU
SV
TR
ZH
ADVERTENCIA: No instale el convertidor con el varistor tierra-fase conectado
a una red IT (sin conexión a tierra o con conexión a tierra de alta resistencia
[por encima de 30 ohmios]); de lo contrario, el circuito del varistor puede resultar
dañado.

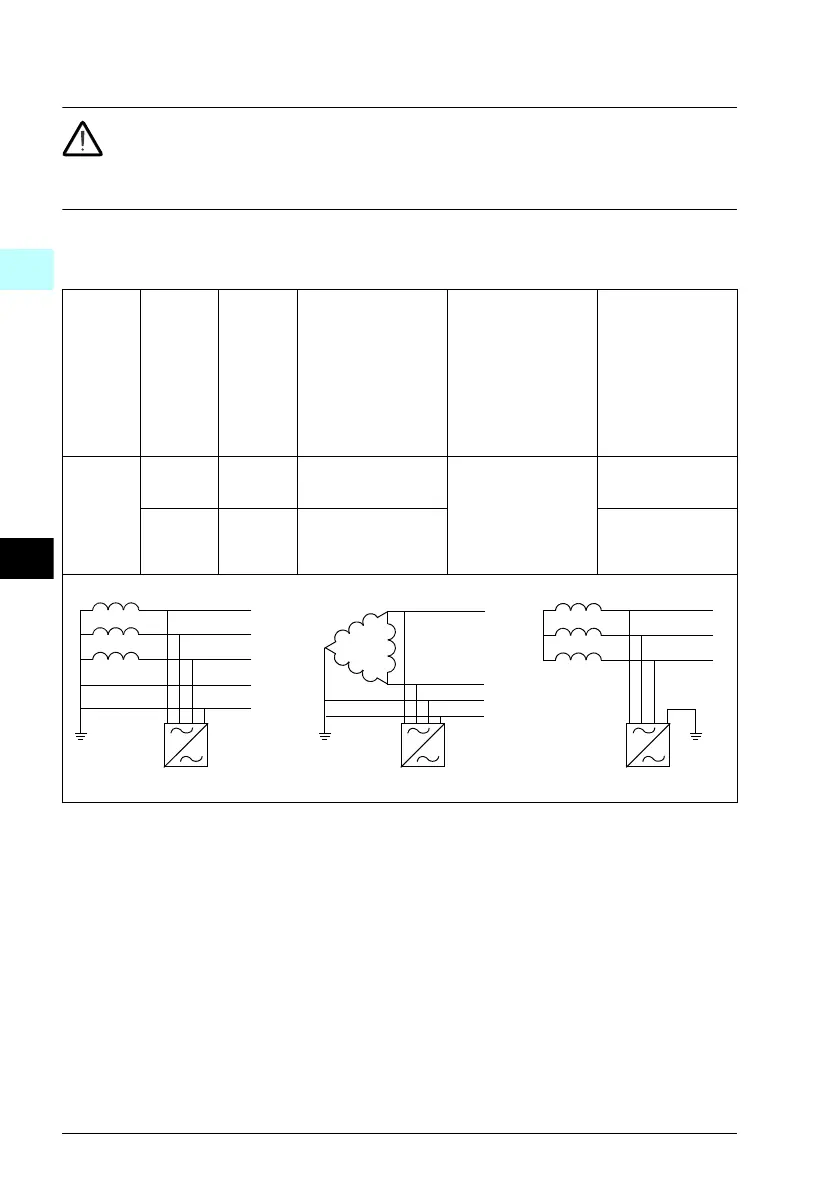

Consulte la tabla siguiente si debe desconectar el filtro EMC (EMC) o el varistor tierra-
fase (VAR). Para obtener instrucciones sobre cómo hacerlo, véase la página 207.
Tamaño
de
bastidor
Filtro
EMC
(EMC)
Varistor
tierra-
fase
(VAR)
Redes TN
conectadas a
tierra
simétricamente
(redes TN-S)
1
Redes TN con
conexión a tierra
en un vértice
2
Redes IT (sin
conexión a
tierra o con
conexión a
tierra de alta
resistencia
[>30 ohmios])
3
R5 EMC
(2 tornillos)
- No desconectar El bastidor R5 no
puede usarse en
una red TN con
conexión a tierra
en un vértice.
Desconectar
-VAR
(1 tornillo)
No desconectar Desconectar
1 2 3
Convertidor
PE
N
L3
L2
L1
Convertidor Convertidor
PE
L3
L2
L1
L3
L2
L1

ABB ACS580-01 drives Specifications

General

Control method	Scalar control, Vector control
Frequency	0 to 500 Hz
Communication protocols	Modbus RTU, Ethernet/IP, Profibus DP, CANopen
Protection features	Overcurrent, overvoltage, undervoltage
Enclosure rating	IP21, IP55
Ambient temperature	-15 to +50 °C
Storage temperature	-40 to +70 °C
Relative humidity	5 to 95% (non-condensing)
Altitude	Up to 1000 m (without derating), up to 4000 m (with derating)
EMC Filter	Built-in
Voltage range	208 to 480 V
Braking Chopper	Built-in up to 22 kW
