ABB ACS580-01 drives User Manual

236 IT – Guida rapida all'installazione R5
R0-
R4
R5
R6-
R9
DA
DE
ES
FI
FR
IT
NL
PL
PT
RU
SV
TR
ZH

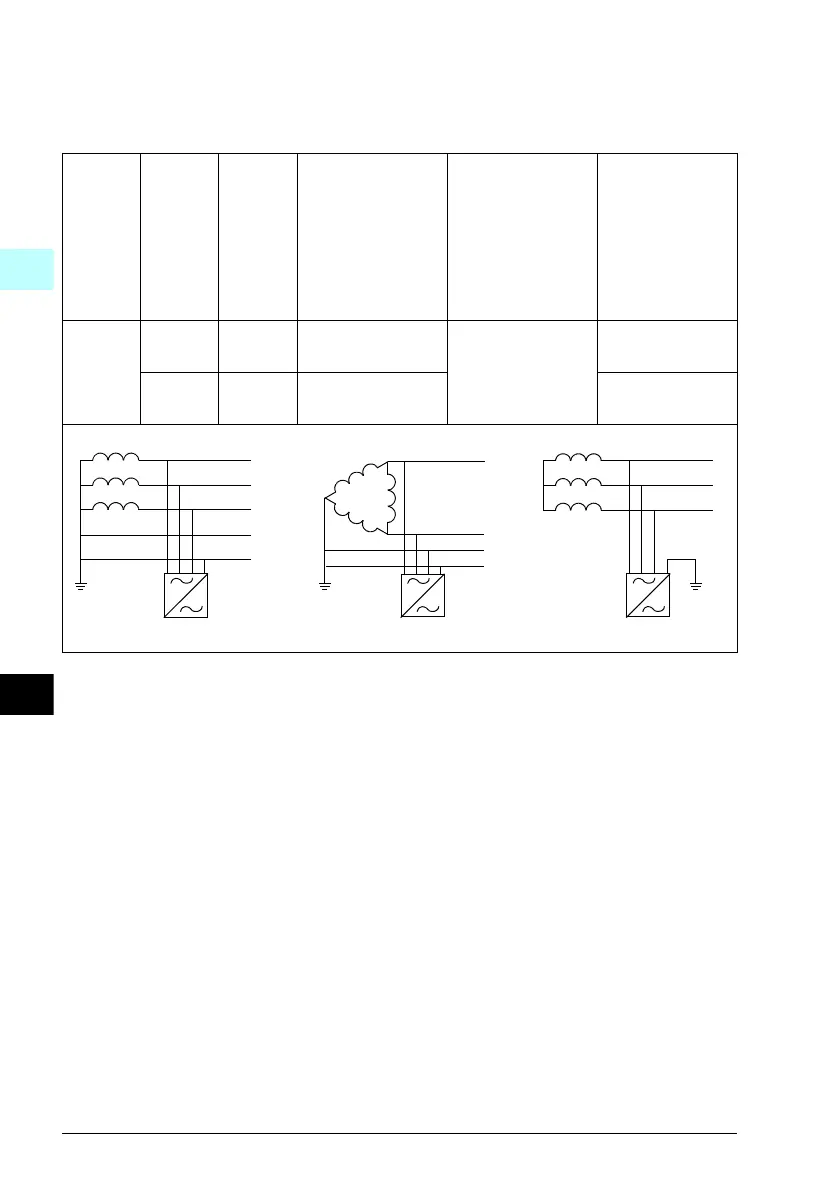

Con l'aiuto della tabella seguente, controllare se il filtro EMC o il varistore fase-terra
(VAR) devono essere scollegati. Per le istruzioni su come procedere, vedere pag. 237.
Telai Filtro
EMC
(EMC)
Varistore
fase-
terra
(VAR)
Sistemi TN con
messa a terra
simmetrica
(sistemi TN-S)
1
Sistemi TN con
una fase a terra
2
Sistemi IT
(senza messa a
terra o con
messa a terra
ad alta
resistenza
[>30 ohm])
3
R5 EMC
(2 viti)
- Non scollegare Il telaio R5 non può
essere utilizzato in
sistemi TN con una
fase a terra.
Scollegare
-VAR
(1 vite)
Non scollegare Scollegare
1 2 3
Convertitore
PE
N
L3
L2
L1
Convertitore Convertitore
PE
L3
L2
L1
L3
L2
L1

ABB ACS580-01 drives Specifications

General

Control method	Scalar control, Vector control
Frequency	0 to 500 Hz
Communication protocols	Modbus RTU, Ethernet/IP, Profibus DP, CANopen
Protection features	Overcurrent, overvoltage, undervoltage
Enclosure rating	IP21, IP55
Ambient temperature	-15 to +50 °C
Storage temperature	-40 to +70 °C
Relative humidity	5 to 95% (non-condensing)
Altitude	Up to 1000 m (without derating), up to 4000 m (with derating)
EMC Filter	Built-in
Voltage range	208 to 480 V
Braking Chopper	Built-in up to 22 kW
