ABB ACS580-01 drives User Manual

256 PL – Skrócona instrukcja montażu – obudowy R5
R0-
R4
R5
R6-
R9
DA
DE
ES
FI
FR
IT
NL
PL
PT
RU
SV
TR
ZH

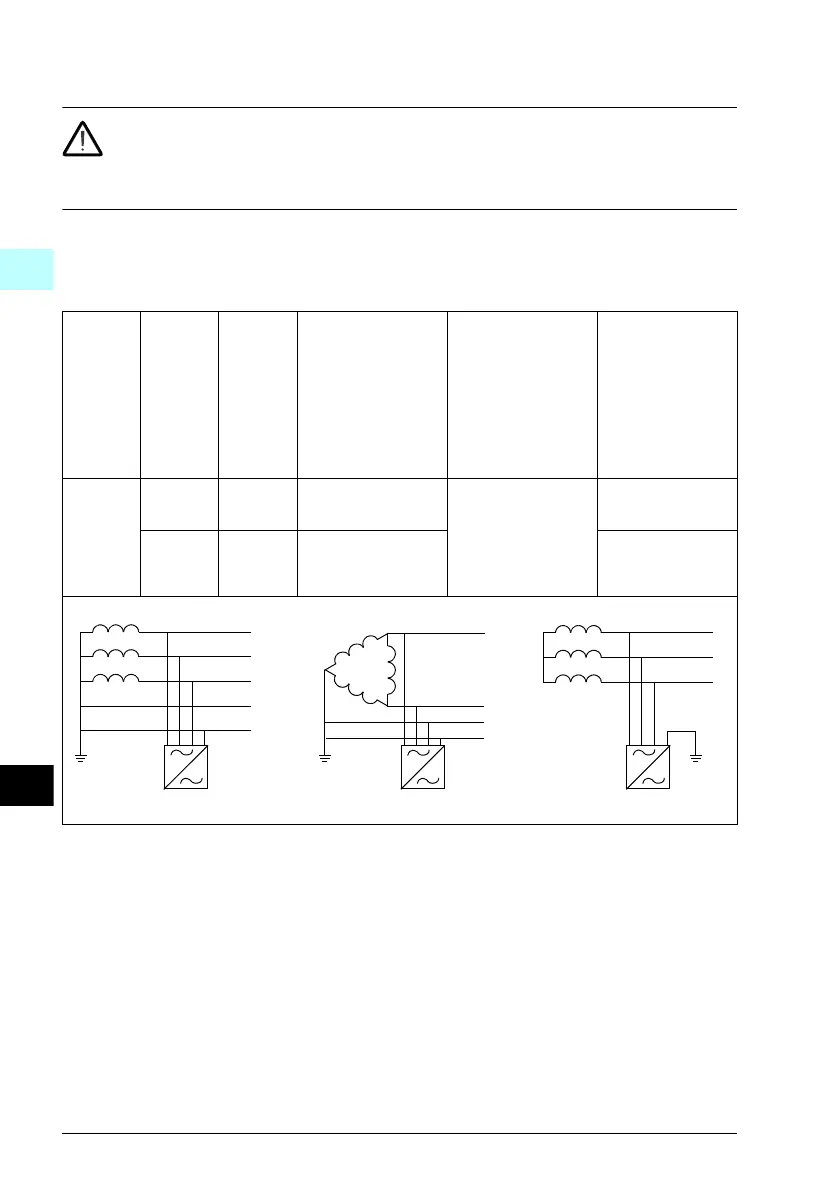

OSTRZEŻENIE! Nie naley montowa przemiennika czstotliwoci z warysto-
rem uziemienie-faza podczonym w sieci IT (sieci zasilania bez uziemienia
lub sieci zasilania uziemionej przez rezystancj o wysokiej wartoci — ponad 30 ),
poniewa moe to uszkodzi obwód warystora.
Aby dowiedzie si, czy naley odczy filtr EMC (EMC) lub warystor uziemienie-
faza (VAR), naley zapozna si z ponisz tabel. Instrukcje odczania znajduj si
na str. 257.
Roz-
miary
obu-
dowy
Filtr
EMC
(EMC)
Wary-
stor
uziemie-
nie-faza
(VAR)
Symetrycznie
uziemione
systemy TN
(systemy TN-S)
1
Wierzchołkowo
uziemione
systemy TN
2
Systemy IT (bez
uziemienia lub z
uziemieniem
przez rezystan-
cję o wysokiej
wartości —
ponad 30 Ω])
3
R5 EMC
(2 wkrty)
- Nie odcza Obudowy R5 nie
mona stosowa w
systemach TN z
uziemieniem
wierzchokowym.
Odczy
-VAR
(1 wkrt)
Nie odcza Odczy
1 2 3
Przemiennik czstotliwoci
PE
N
L3
L2
L1
Przemiennik czstotliwoci Przemiennik czstotliwoci
PE
L3
L2
L1
L3
L2
L1

ABB ACS580-01 drives Specifications

General

Control method	Scalar control, Vector control
Frequency	0 to 500 Hz
Communication protocols	Modbus RTU, Ethernet/IP, Profibus DP, CANopen
Protection features	Overcurrent, overvoltage, undervoltage
Enclosure rating	IP21, IP55
Ambient temperature	-15 to +50 °C
Storage temperature	-40 to +70 °C
Relative humidity	5 to 95% (non-condensing)
Altitude	Up to 1000 m (without derating), up to 4000 m (with derating)
EMC Filter	Built-in
Voltage range	208 to 480 V
Braking Chopper	Built-in up to 22 kW
