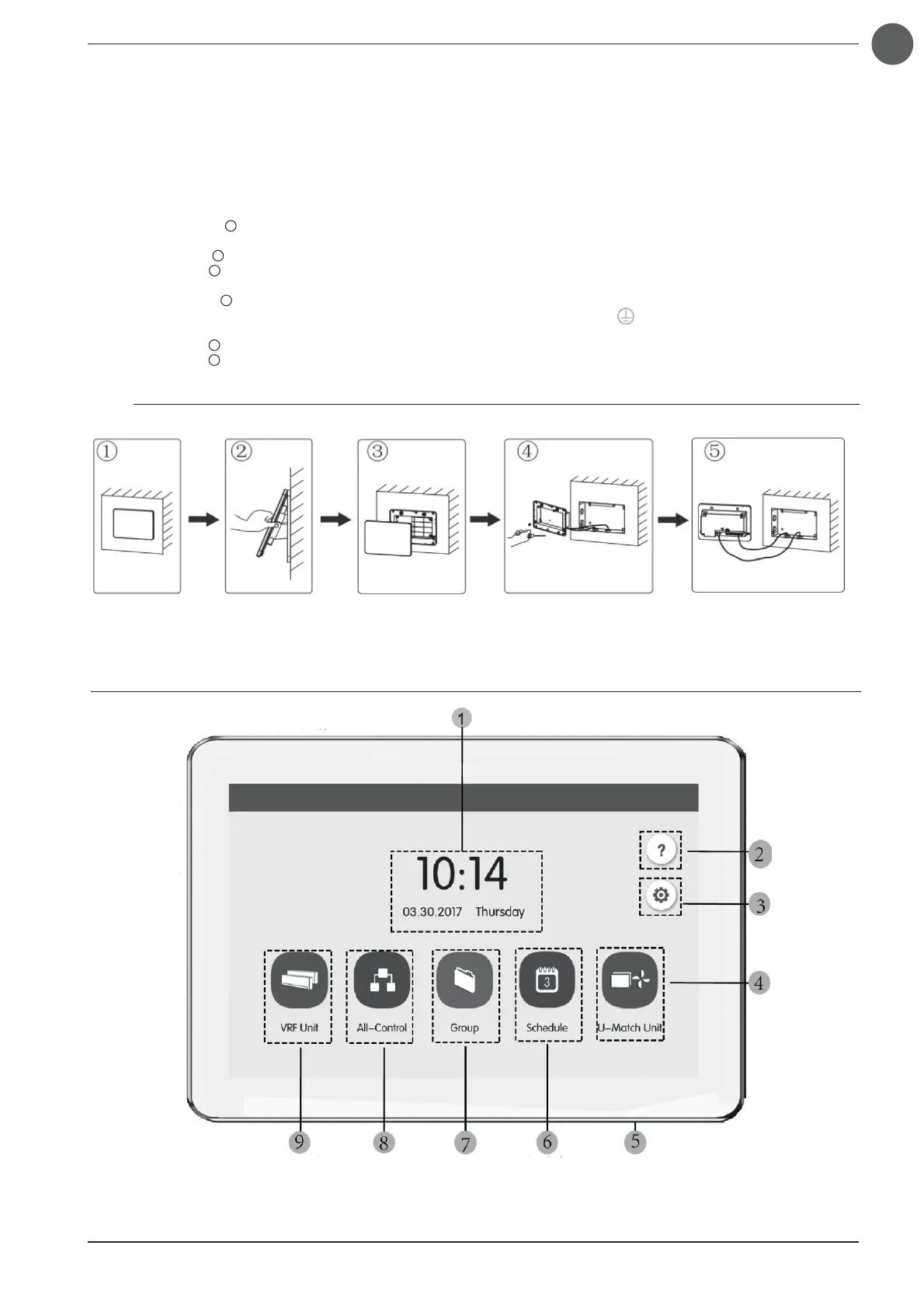

51
FR
La fig. 3.8 illustre une simple procédure d'installation du contrôleur centralisé. Faire attention aux aspects suivants :
1. Avant l'installation, débrancher l'alimentation électrique de l'unité intérieure. Le courant doit être débranché pendant toute
la durée du processus d'installation.
2. Ne pas endommager l'écran tactile au cours de l'installation.
3. Avant l'installation, prendre les mesures de précaution suivantes :
Si le contrôleur centralisé est installé sur un mur, percer un trou de 180 mm x 107 mm x 62 mm et appliquer 4 raccords
appropriés, selon la fig. 3.9.
Si le contrôleur centralisé est installé en utilisant l'armoire métallique fournie de série, percer 4 trous pour l'installation, selon la
fig. 3.10.
4. Lors de la phase
1
, extraire le câble d'alimentation et de communication et les faire passer séparément par le trou du
câblage du couvercle arrière de l'armoire électrique. Ne pas faire passer les câbles par le même trou.
5. Lors de la phase
2
, aligner le couvercle arrière de l'armoire électrique avec les trous d'installation sur le mur avec la vis ST4,2x16 FA.
6. Lors de la phase
6
, extraire les câbles qui branchent l'écran tactile et le couvercle arrière du contrôleur. Remettre l'écran tactile dans un
endroit sûr.
7. Lors de la phase
7
, brancher les câbles de communication aux bornes G1 et G2, brancher le câble neutre et le câble de
tension à la borne N, L ; brancher les câbles de mise à la terre dans la position sur le couvercle arrière de l'armoire
électrique. Les fixer avec la vis M4x12.
8.
Lors de la phase
8
, placer le couvercle arrière du contrôleur sur le couvercle arrière de l'armoire électrique avec la vis ST4,2x9,5 TC.
9. Lors de la phase
9
, brancher les câbles entre l'écran tactile et le couvercle arrière du contrôleur.
3.4. PROCÉDURE DE DÉPOSE
Fig. 3.11 Schéma de dépose
Fig. 4.1 Page principale
4. AFFICHEUR ET INSTRUCTIONS DE FONCTIONNEMENT
