La fig. 3.8 ilustra un simple procedimiento de instalación del controlador centralizado. Prestar atención a los siguientes aspectos:
1. Antes de la instalación, desconectar la alimentación eléctrica de la unidad interna. La corriente debe desconectarse
durante todo el proceso de instalación.
2. No dañar la pantalla táctil durante la instalación.
3. Antes de la instalación, tomar las siguientes medidas de precaución:
• Si el controlador centralizado se instala en una pared, realizar un orificio de 180mmx107mmx62mm y aplicar 4 empalmes
adecuados según la fig. 3.9.
• Si el controlador centralizado se instala utilizando la caja de metal suministrada, realizar 4 orificios de instalación según la fig.
3.10.
4. En la fase
1
, extraer los cables de alimentación y de comunicación y hacerlos pasar por separado por el orificio de cableado
de la tapa trasera de la caja eléctrica. No hacer pasar ambos cables por el mismo orificio.
5. En la fase
2
, alinear la tapa trasera de la caja eléctrica con los orificios de instalación en la pared con el tornillo ST4,2x16 FA.
6. En la fase
6
, extraer los cables que conectan la pantalla táctil y la tapa trasera del controlador. Colocar la pantalla táctil en un lugar
seguro.
7. En la fase
7
, conectar los cables de comunicación a los terminales G1, G2 y conectar el cable neutro y el cable de tensión
al terminal N, L. Conectar los cables de tierra a la posición en la tapa trasera de la caja eléctrica. Fijarlos con el tornillo
M4x12.
8.
En la fase
8
, colocar la tapa trasera del controlador sobre la tapa trasera de la caja eléctrica con el tornillo ST4,2x9,5 TC.
9. En la fase
9
, conectar los cables entre la pantalla táctil y la tapa trasera del controlador.
3.4. PROCEDIMIENTO DE DESINSTALACIÓN

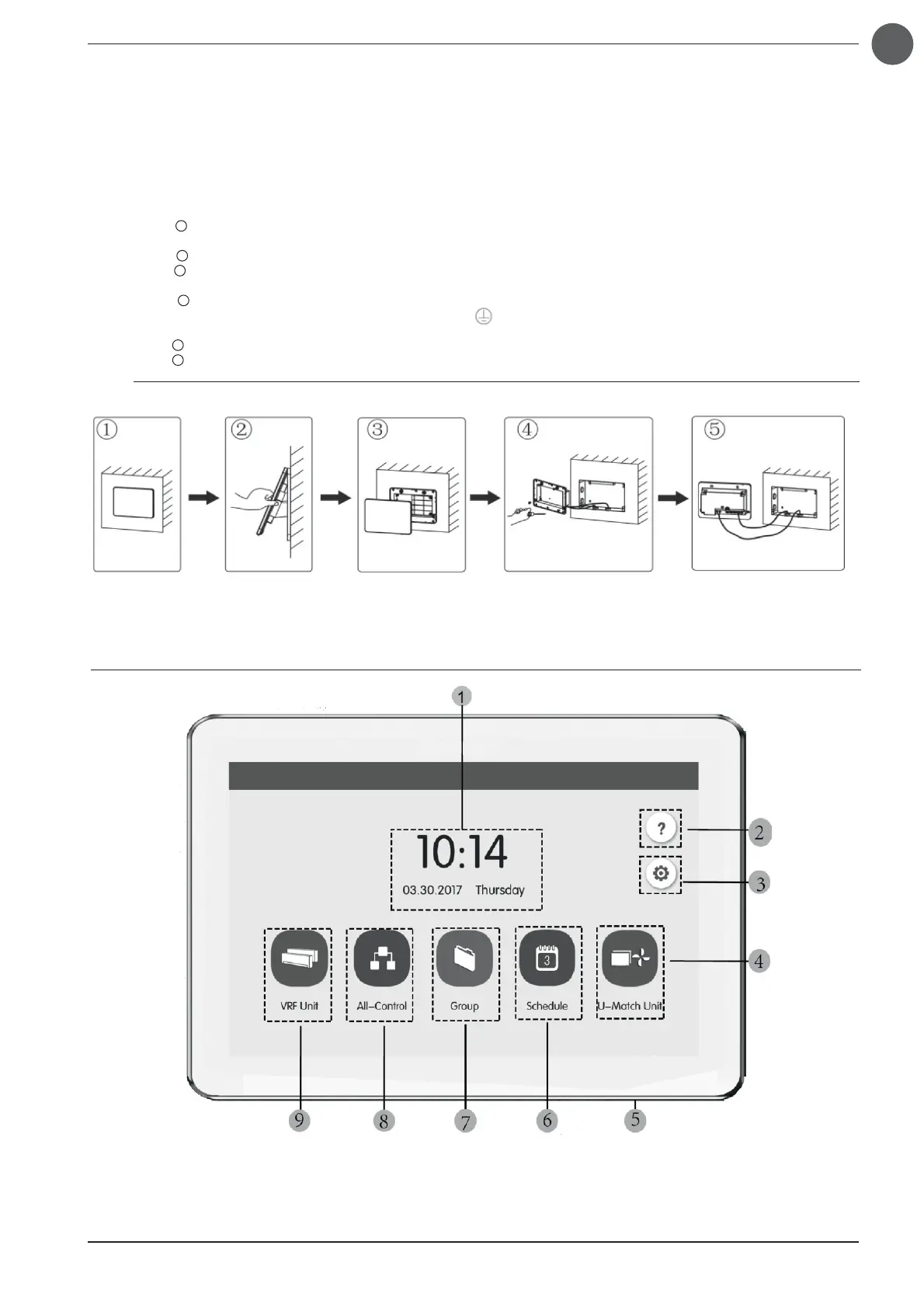

Fig. 3.11 Esquema de desinstalación
Fig. 4.1 Página principal
4. PANTALLA E INSTRUCCIONES DE FUNCIONAMIENTO
