1. CARATTERISTICHE DELLA REGOLAZIONE
La regolazione elettronica è costituita
da una scheda di controllo pCO
3
per
ogni compressore e da un terminale
display per ogni macchina. Le schede
di controllo (nelle macchine multicom-
pressore) e il terminale sono collegati
tra loro in rete pLAN. Nelle macchine
multicompressore la scheda che con-
trolla il compressore N°1 è la scheda
master, mentre le altre sono slave. Su
ogni scheda sia master che slave ven-
gono collegati trasduttori, carichi e
allarmi relativi al compressore che con-
trolla, mentre solo sulla scheda master
vengono collegati quelli generali. La
scheda master quindi controlla le fun-
zioni principali della macchina come
termostato di lavoro, termostato per il
recupero totale, rotazione compressori
e allarmi generali.
Ogni scheda è identificata da un indiriz-
zo per la comunicazione in rete pLAN e
questo determina anche il tipo di sche-
da (scheda master indirizzo 1, scheda
terminale display indirizzo 5.)
Tutti questi controllori utilizzano:
• Microprocessore a 16 bit, 14Mhz,
512 byte RAM, 256kbyte di RAM
statica e flash memory da 1Mbyte
• Seriale pLAN (485)
• Predisposizione per collegamento
a supervisore in 485 tramite scheda
accessoria.
• Orologio con batteria al litio
• Contenitore plastico
• Alimentazione 24Vdc/Vca
• 14 ingressi digitali
• 18 uscite digitali
• 10 ingressi analogici
• 6 uscite analogiche

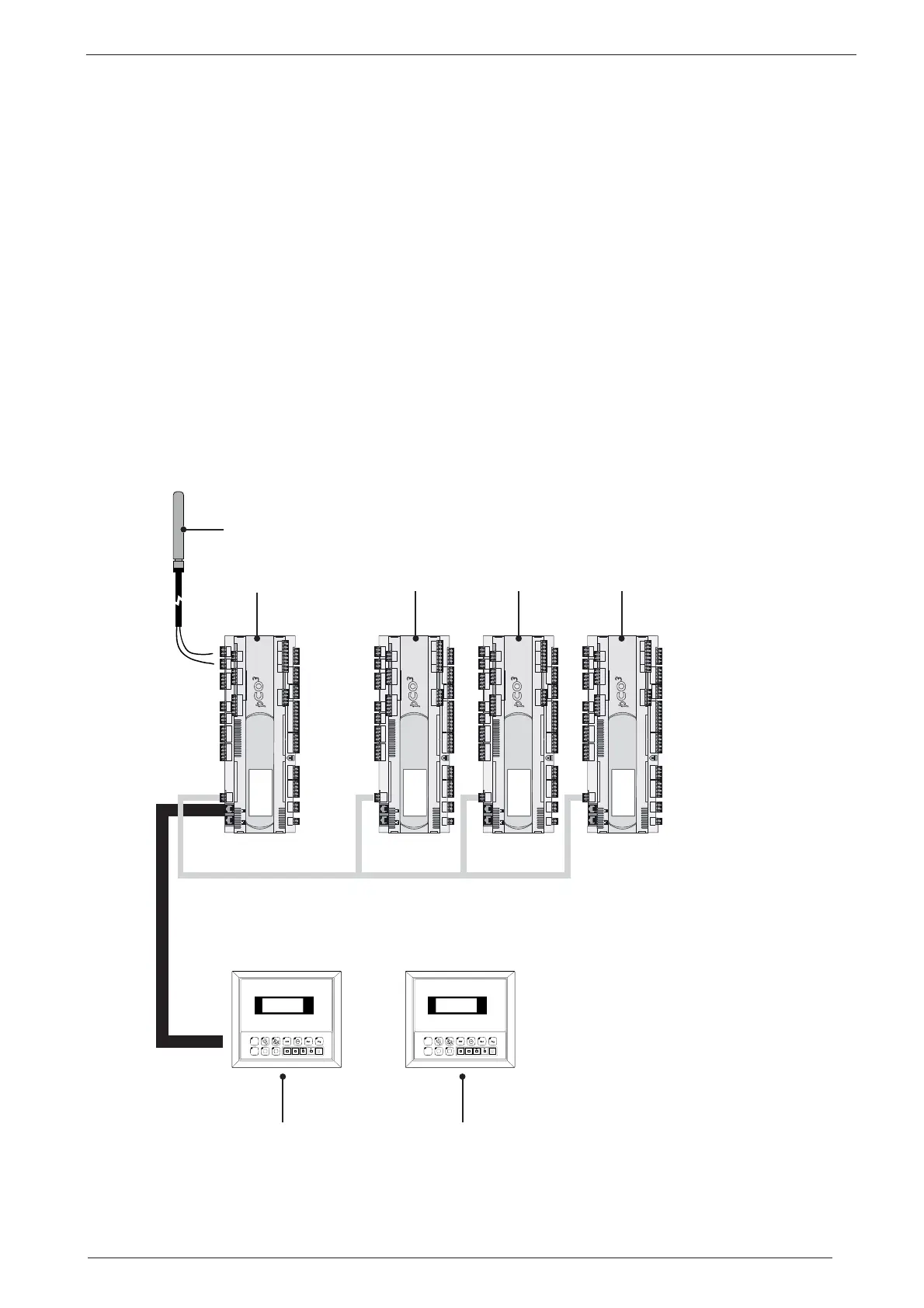

In fig.3 tipologia del sistema di regola-
zione
SONDA TERMOREGOLAZIONE DI TUTTO IL SISTEMA
PRV3
Terminale LCD 4x20 remotabile fino a
400 metri accessorio
pCO
3
Slave pCO
3
Slave
Terminale LCD 4x20 permette la
programmazione di tutti i pCO
3
Sonda termoregolazione di tutto il sistema
pCO
3
Master
pCO
3
Slave
menu I/O set prog.I/O set prog.I/O set prog.I/O set prog.I/O set prog.I/O set prog.I/O set prog.
?
info
?
info
Graphic
pGD-i user interface
on/off
Menu
?
alarm
enter
menu I/O set prog.I/O set prog.I/O set prog.I/O set prog.I/O set prog.I/O set prog.I/O set prog.
?
info
?
info
Graphic
pGD-i user interface
on/off
Menu
?
alarm
enter
