1. CARACTERÍSTICAS DEL AJUSTE
La regulación electrónica consta de una
tarjeta de control pCO
3
por cada com-
presor y de un terminal de visualización
por cada máquina. Las tarjetas de con-
trol (en las máquinas multicompresor) y
el terminal están conectados entre sí for-
mando una red PLAN. En las máquinas
multicompresor, la tarjeta que controla
al compresor N°1 es la tarjeta maestra,
mientras que las demás son tarjetas escla-
vas. A cada tarjeta, tanto maestra como
esclava, se le conectan los transducto-
res, cargas y alarmas correspondientes al
compresor que controla, mientras que los
generales de la máquina sólo se conec-
tan a la tarjeta maestra. La tarjeta mae-
stra controla por lo tanto las funciones
principales de la máquina, como el ter-
mostato de funcionamiento, el termostato
de recuperación total, la rotación de los
compresores y las alarmas generales.
Cada tarjeta se identifica mediante
una dirección de comunicación en red
pLAN, que, a su vez, también determi-
na el tipo de tarjeta (tarjeta maestra
dirección 1, tarjeta terminal visualiza-
ción dirección 5).
Todos estos dispositivos controladores
tienen:
• Microprocesador de 16 bit, 14Mhz,
512 byte RAM, 256kbyte de RAM
estática y memoria flash de 1Mbyte
• Serial PLAN (485).
• Predisposición para conexión a super-
visor en 485 mediante tarjeta opcional.
• Reloj con batería de litio
• Caja plástica
• Alimentación 24Vdc/Vca
• 14 entradas digitales
• 18 salidas digitales
• 10 entradas analógicas
• 6 salidas analógicas

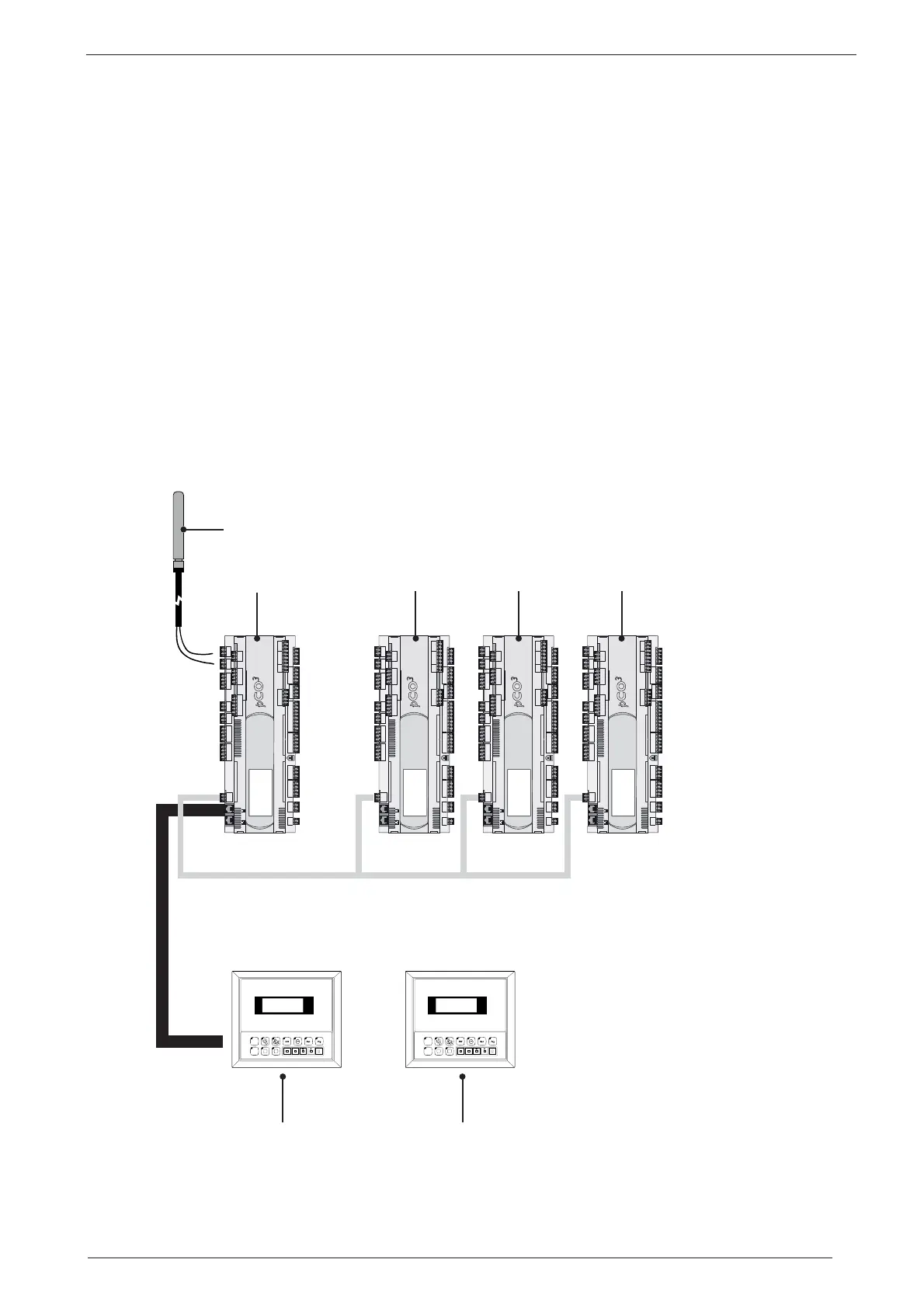

En fig.3, tipología del sistema de ajuste
SONDA DE TERMORREGULACIÓN DE TODO EL SISTEMA
PRV3
Monitor LCD 4x20 instalable a una
distancia de hasta 400 metros
(accesorio opcional)
pCO
3
Slave pCO
3
Slave
Monitor LCD 4x20 para la pro-
gramación de todos los pCO
3
Sonda de termorregulación de todo el sistema
pCO
3
Master
pCO
3
Slave
menu I/O set prog.I/O set prog.I/O set prog.I/O set prog.I/O set prog.I/O set prog.I/O set prog.
?
info
?
info
Graphic
pGD-i user interface
on/off
Menu
?
alarm
enter
menu I/O set prog.I/O set prog.I/O set prog.I/O set prog.I/O set prog.I/O set prog.I/O set prog.
?
info
?
info
Graphic
pGD-i user interface
on/off
Menu
?
alarm
enter
