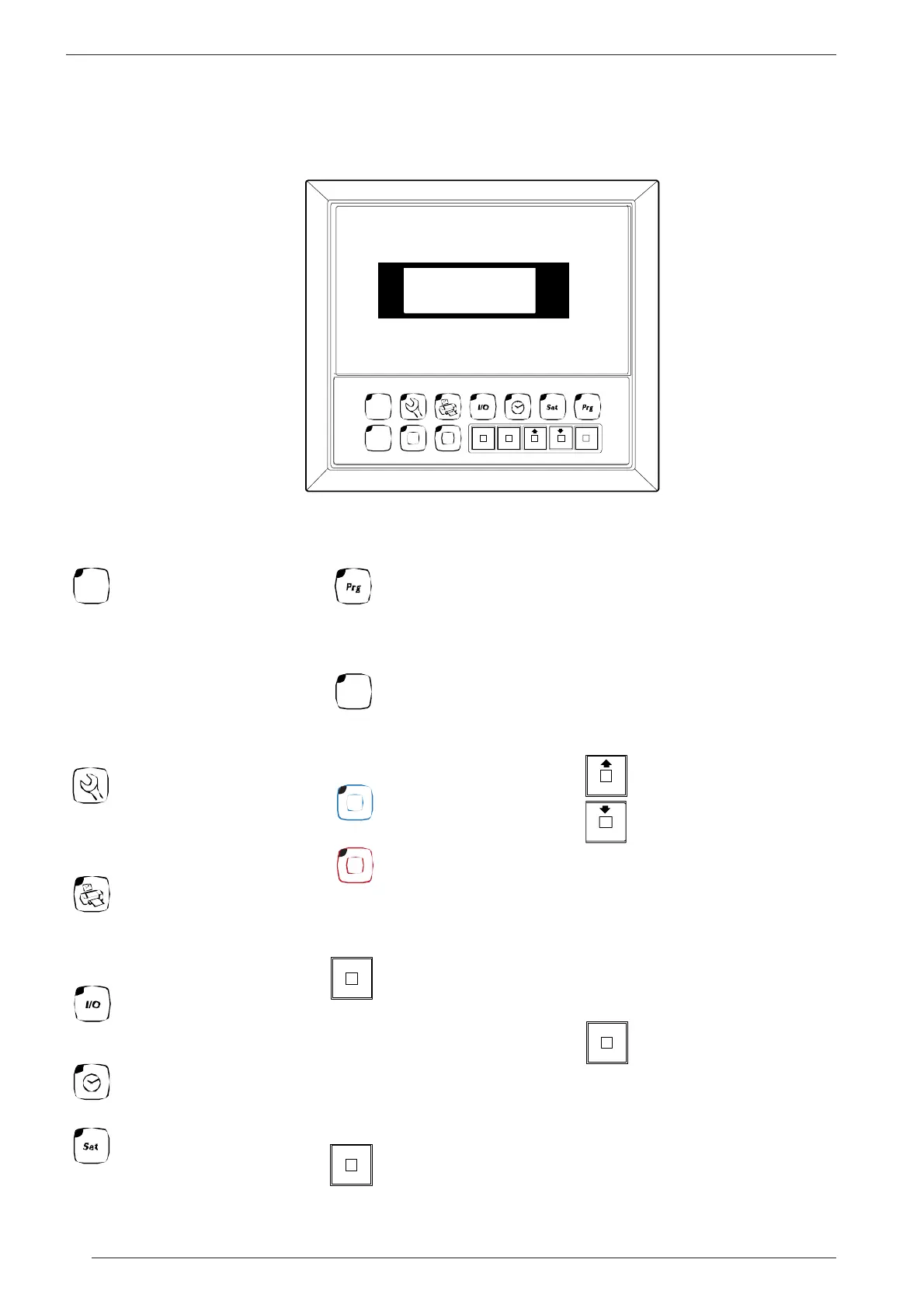

2. INTERFACE UTILISATEUR
Utilisation des touches
Touche Menu
Marche / Stand-by de la
machine Cette commande est
toujours prioritaire par rapport à
la commande à distance ou au
superviseur. En cas de machines
à plusieurs compresseurs, la com-
mande programmée par la carte
maîtresse éteint/allume toute la
machine, celle qui est program-
mée sur les cartes esclaves éteint/
allume chaque circuit.
Touche Entretien
Affiche les valeurs relatives à
l'entretien des dispositifs (heure
d'utilisation du dispositif et
remise à zéro du compteur des
heures de fonctionnement).
Touche Imprimer
Si le paramètre Enable clock est
activé, une pression de plus de 5
sec. permet d'accéder au menu
historique des alarmes. L'utilisation
n'est pas prévue dans d'autres cas.
Touche I/O
Affiche l'état des entrées et des
sorties, aussi bien numériques
qu'analogiques.
Touche Heure
Permet l’affichage/program-
mation de l'horloge.
Touche Set
Permet la programmation des
points de consigne.
Touche Prog
Permet de programmer les dif-
férents paramètres de fonc-
tionnement (protections, seuils).
Demande de mot de passe seule-
ment pour l'assistance technique
Touche Info
Elle commute le contrôle du
terminal d’une carte
pCO
3
à
une autre carte
pCO
3
s’il y a
plusieurs cartes en réseau
reliées entre elles.
Touche Froid
Touche qui permet de pro-
grammer le mode de fonction-
nement froid.
Touche Chaud
Touche qui permet de program-
mer le mode de fonctionnement
chaud. Elle est active seulement
sur les machines pompe à chaleur.
Touche ON/OFF
Marche / Stand-by de la machine
Cette commande est toujours prio-
ritaire par rapport à la commande
à distance ou au superviseur. En cas
de machines à plusieurs compres-
seurs, la commande programmée
par la carte maîtresse éteint/allume
toute la machine, celle qui est pro-
grammée sur les cartes esclaves
éteint/allume chaque circuit.
Touche Alarm
Lorsqu'elle est enfoncée une pre-
mière fois, elle permet d'afficher
des alarmes intervenues et elle
arrête le signal sonore accom-
pagnant l'alarme. Lorsqu'on se
trouve en affichage alarmes,
une seconde pression de cette
touche provoque la remise à zéro
de/des alarme(s). S'il n'y a pas
d'alarmes, elle passe au masque
AUCUNE ALARME ACTIVE. La
séquence des alarmes est don-
née en appuyant sur les touches
fléchées HAUT / BAS.
Touche
Lorsque le curseur est placé sur
HOME (curseur sur position 0,0
de l'afficheur), ces touches ont
la fonction de faire défiler les
masques d'un groupe. A par-
tir du dernier masque, on peut
passer au premier et vice-versa.
Si le curseur est à l'intérieur d'un
champ numérique, les touches
augmentent ou diminuent la
valeur sur laquelle le curseur est
placé. S'il s'agit d'un champ de
choix, en enfonçant les touches
HAUT/ BAS, on visualise les options
disponibles (par ex. Oui/Non).
Enter Alarm
Dans les masques d'affichage
des valeurs, en appuyant sur
la touche la première fois, le
curseur se déplace sur le pre-
mier champ d'introduction.
Aux pressions suivantes, on
confirme la valeur program-
mée et on déplace le curseur
sur le champ suivant. A partir
du dernier champ, on revient
ensuite sur position HOME.
Menu
?
