1. EIGENSCHAFTEN DER REGELUNG
Die elektronische Einstellung umfasst eine
pCO
3
Steuerplatine für jeden Kompressor
und ein Terminal mit Display für jede
Maschine. Die Steuerplatine (in den
Geräten mit mehreren Verdichtern) und
das Terminal sind untereinander im PLAN-
Netz verbunden. Bei Geräten mit mehre-
ren Verdichtern steuert die Masterplatine
den Verdichter Nr. 1, während alle ande-
ren Slaveplatinen sind. An jede Master-
und Slaveplatine werden Druckgeber,
Lasten und Alarme des gesteuerten
Verdichters angeschlossen, während nur
an der Masterplatine die allgemeinen
Maschinenanschlüsse getätigt werden.
Die Masterplatine steuert demzufolge
die Hauptmaschinenfunktionen, wie den
Betriebsthermostat, den Thermostat der
Gesamt-Rückgewinnung, die Rotation der
Verdichter und die allgemeinen Alarme.
Jede Platine ist durch eine Adresse
für die Kommunikation im pLAN-Netz
identifiziert, was auch den Platinentyp
bestimmt (Masterplatine Adresse 1,
Displayterminal Adresse 5.)
Alle diese Controller verwenden:
• 16-Bit-Mikroprozessor, 14 Mhz, 512
Byte RAM, 256 KByte statische RAM
und 1 MByte Flash-Speicher.
• Serielles PLAN (485)
• Anschlussmöglichkeit für
Überwachungseinrichtung in 485
durch Zusatzplatine.
• Uhr mit Lithiumbatterie
• Kunststoffbehälter
• Stromversorgung 24 Vdc/Vca
• 14 Digitale Eingänge
• 18 Digitale Ausgänge
• 10 Analoge Eingänge
• 6 Analoge Ausgänge

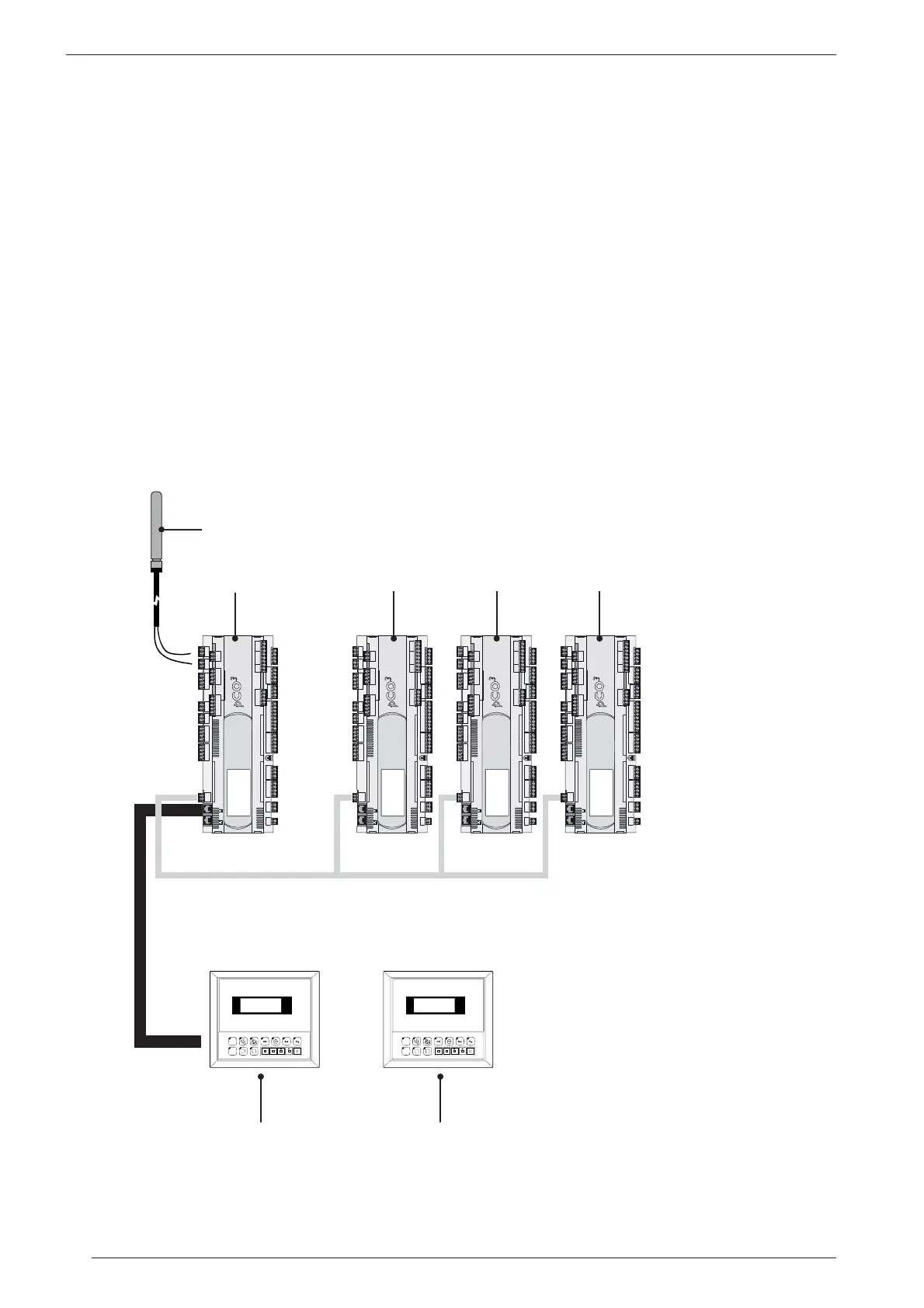

Abb. 3: Typologie des Regelungssystems.
TEMPERATURREGELUNGSSONDE DES GESAMTEN SYSTEMS
PRV3
LCD-Terminal 4x20 Möglicher Abstand
bis 400 m Sonderzubehör
pCO
3
Slave pCO
3
Slave
LCD-Terminal 4x20 erlaubt die Pro-
grammierung aller pCO
3
-Platinen
Temperaturregelungssonde des gesamten Systems
pCO
3
Master
pCO
3
Slave
menu I/O set prog.I/O set prog.I/O set prog.I/O set prog.I/O set prog.I/O set prog.I/O set prog.
?
info
?
info
Graphic
pGD-i user interface
on/off
Menu
?
alarm
enter
menu I/O set prog.I/O set prog.I/O set prog.I/O set prog.I/O set prog.I/O set prog.I/O set prog.
?
info
?
info
Graphic
pGD-i user interface
on/off
Menu
?
alarm
enter
