101
POLSKI
Uwaga: Wymiary są podane w milimetrach.
OSTRZEŻENIE: Producent zastrzega sobie prawo do modyfi kacji produktu, która nie wpłynie na jego istotne cechy.
3.3

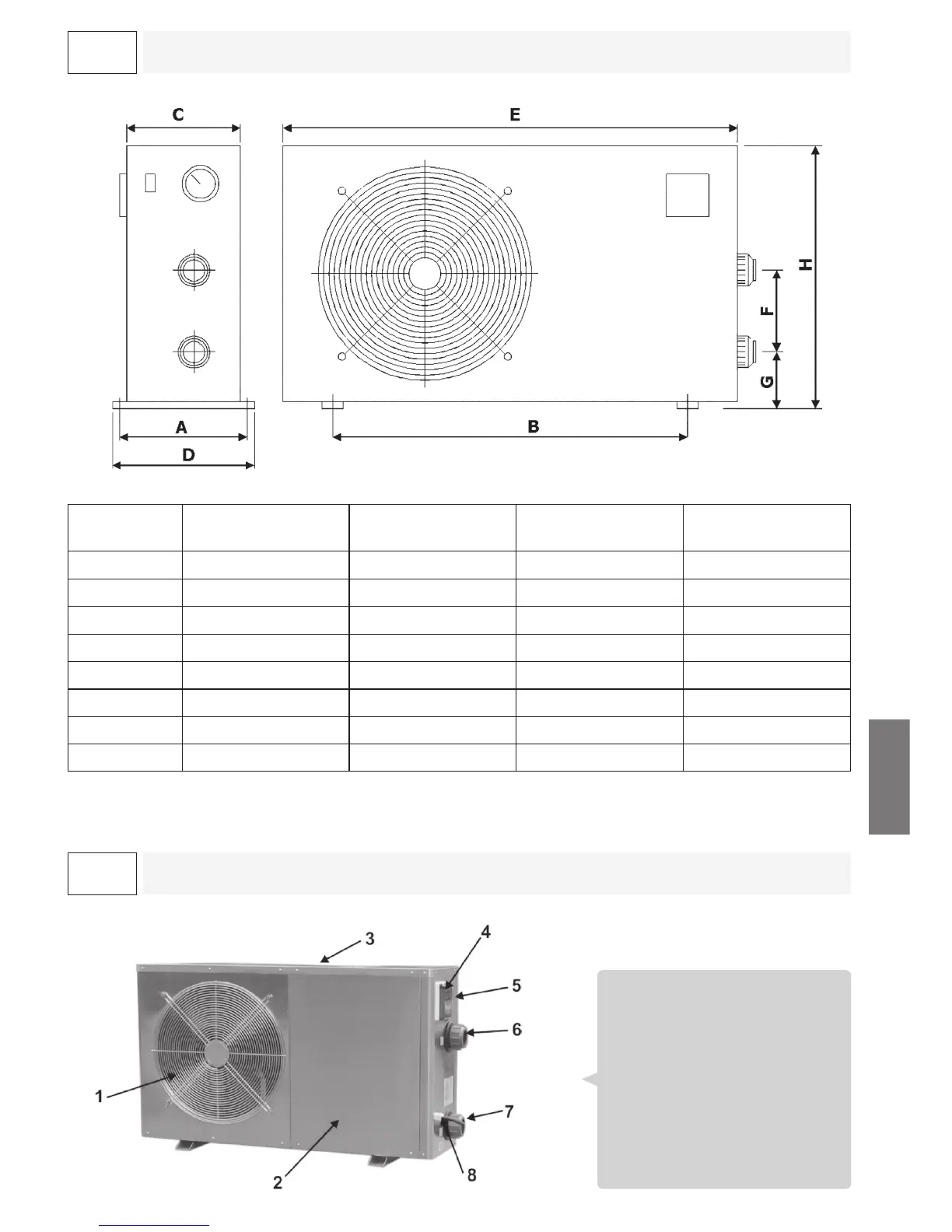

WYMIARY POMPY CIEPŁA
3.4
OPIS CZĘŚCI PODSTAWOWYCH
BP-85HS-A BP-100HS-A BP-120HS-A BP-140HS-A
A
295 340 342 366
B
580 665 663 723
C
285 305 305 330
D
320 370 370 395
E
935 1010 1010 1070
F
290 330 363 400
G
90 100 103 103
H
540 615 665 715
1 – Kratka ochronna wentylatora
(dopływ powietrza)
2 – Obudowa
3 – Pokrywa obudowy
4 – Panel sterowniczy
5 – Manometr
6 – Przyłącze na wylocie wody
7 – Przyłącze na wlocie wody
8 – Zasilający kabel el.
