133
ITALIANO
Annotazione: Le dimensioni sono riportate in millimetri.
AVVERTENZA: Il produttore si riserva il diritto di apportare modifi che della pompa di calore che non avranno alcun eff etto sulle sue caratteristiche necessarie.
3.3

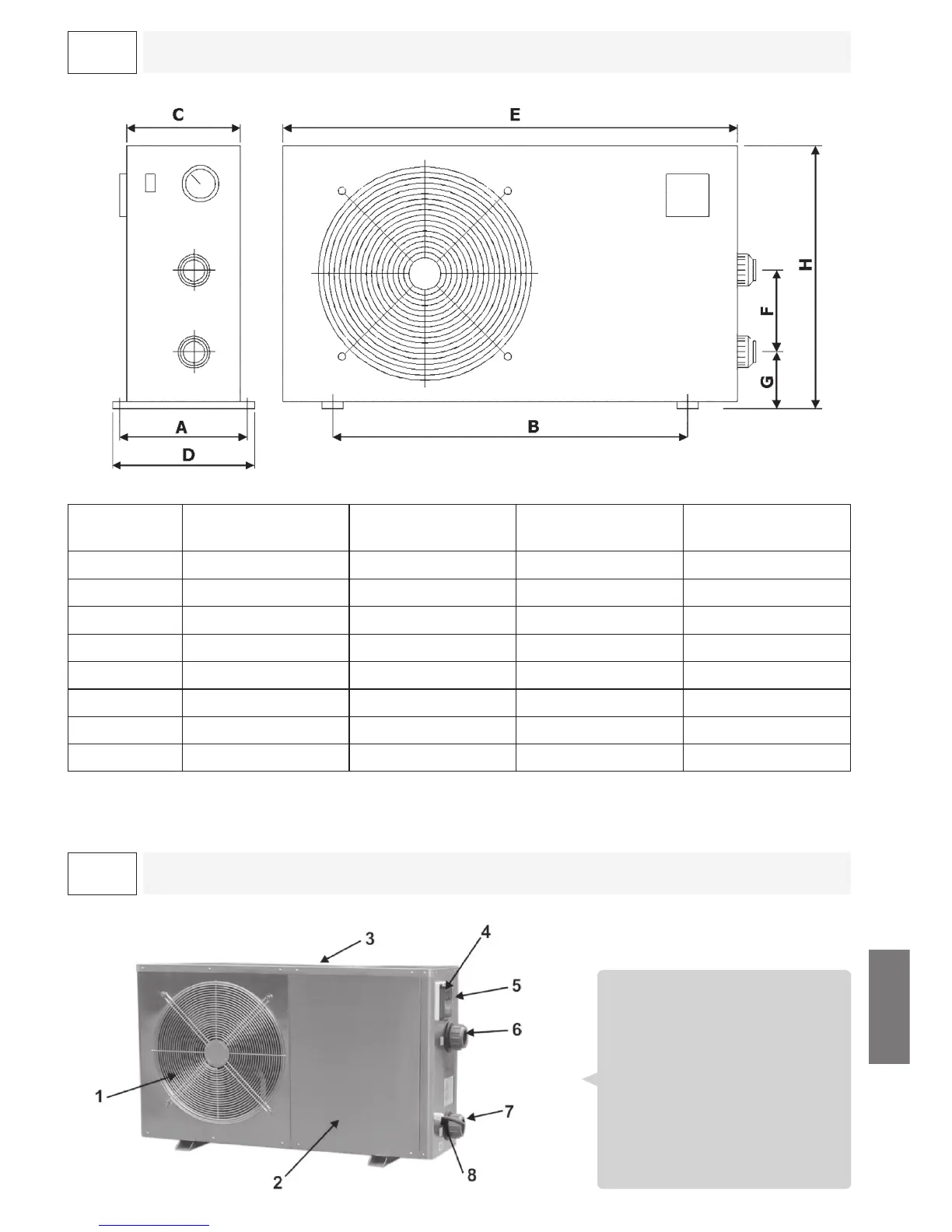

DIMENSIONI DELLA POMPA DI CALORE
3.4
DESCRIZIONE DI COMPONENTI PRINCIPALI
BP-85HS-A BP-100HS-A BP-120HS-A BP-140HS-A
A
295 340 342 366
B
580 665 663 723
C
285 305 305 330
D
320 370 370 395
E
935 1010 1010 1070
F
290 330 363 400
G
90 100 103 103
H
540 615 665 715
1 – Griglia protettiva del ventilatore
(uscita dell’aria)
2 – Scatola
3 – Carter superiore
4 – Pannello di comando
5 – Manometro
6 – Raccordo per collegare il tubo
d’uscita dell’acqua
7 – Raccordo per collegare il tubo
d’ingresso dell’acqua
8 – Cavo di alimentazione elettrica
