167
HRVATSKI
(d) Zračni izvod ne bi trebao biti usmjeren prema mjestima gdje bi strujanje hladnog zraka moglo biti nepogodno (prozori, terasa, ...). Zračni izvod ne okrećite
protiv smjera pretežnog vjetra.
(e) Udaljenost uređaja od ruba bazena ne smije biti manja od 3,5 m. Preporučuje se ugraditi toplinsku pumpu u udaljenosti od 7 m od bazena, s tim, što
ukupna duljina spojnog cjevovoda ne bi trebala biti više od 30 m. Treba imati na umu činjenicu da što je veća duljina spojnog cjevovoda, utoliko su veći
toplinski gubici razvoda. U slučaju ukopavanja većeg dijela cjevovoda u zemlju, gubici će doduše biti manji, ali za uspoređenje - 30 metara razvoda (ako
zemlja nije vlažna) ima toplinske gubitke oko 0,6 kW/sat (2000 BTU) na svakih 5°C razlike između temperature vode u bazenu i temperature zemlje oko
cjevovoda, što se može izraziti kao produljenje rada toplinske pumpe za oko 3 – 5%.
(f) Uređaj mora biti postavljen na ravnu i čvrstu površinu, primjerice na betonski temelj ili čelično postolje. Ormar toplinske pumpe mora biti uz istu površinu
(temelj ili postolje) pričvršćen vijcima preko gumenih antivibracijskih podmetaka. Gumeni antivibracijski podmetci (silent-blokovi) ne samo da smanjuju
buku toplinske pumpe, već istovremeno produžavaju njezin vijek trajanja.
(g) Zadnja površina isparivača je izrađena od lamela od mekog metala. Ista površina se može lako oštetiti. Zato odaberite stajalište i poduzmite mjere tako
da ne dolazi do oštećenja lamela.
Napomena: Položaj i povezivanje s unutarnjim bazenima konsultirajte s dobavljačem.
4.2
MONTAŽA TOPLINSKE PUMPE
Napomena: Proizvođač isporučuje samo toplinsku pumpu. Ostali dijelovi na slici su sastavni dio razvoda vodovoda, koje osigurava korisnik ili tvrtka koja izvodi montažu.
(a) Toplinska pumpa se upotrebljava u vezi sa fi ltarskom jedinicom, koja je sastavni dio instalacije bazena korisnika. Protok kroz toplinsku pumpu bi trebao
odgovarati preporučenoj vrijednosti (vidjeti tablicu u poglavlju 3.1 Tehnički podaci), a može biti maksimalno 2x veći. Za ispravnu uporabu toplinske
pumpe mora se ugraditi zaobilazni krug od tri ventila, kojim se podešava protok kroz toplinsku pumpu (vidjeti poglavlje 6.2 Postavljanje radnog
režima pomoću zaobilaznog kruga).
(b) Toplinska pumpa je opremljena ulaznom i izlaznom armaturom za priključenje cjevovoda d50 s preturnom maticom i prstenastom gumenom brtvom. Za prikl-
jučenje na krug fi ltriranja dakle upotrijebite PVC cijevi d50, ili možete upotrijebiti prijelazne komade 50/38 mm, koji nisu sastavni dio isporuke, te sve povezati
pomoću crijeva ø 38 mm. Donja armatura je za ulaz u izmjenjivač, gornja za izlaz. Prije navijanja preturne matice podmažite navoje mazivom.
U priključak za cijev ubacite cijev d50 s preklopom najmanje 1 cm, a najviše 2 cm.
Mogu se upotrijebiti i brzi priključci na ulazu i izlazu pumpe, kako bi se omogućilo jednostavno odspajanje toplinske pumpe od ostatka kruga fi ltracije,
kako radi ispuštanja vode iz pumpe prilikom pripreme za zimu, tako i za slučaj servisiranja.
(c) Toplinska pumpa mora biti povezana na krug fi ltracije bazena iza fi ltra, a ispred uređaja za uređivanje vode (automatskog dozatora klora, ozonatora i sl.).
Tipično povezivanje kruga fi ltracije prikazano je na sljedećoj slici.
Napomena: Ispred automatskog dozatora klora (u slučaju njegovog korištenja u krugu fi ltracije) mora se ugraditi nepovratni ventil s titanskom oprugom. Ako ovaj ventil nedostaje,
prilikom isključivanja fi ltracije dolazi do povećanja koncentracije klora u oblasti izmjenjivača toplinske pumpe iznad dopuštene vrijednosti i do njegova oštećivanja.

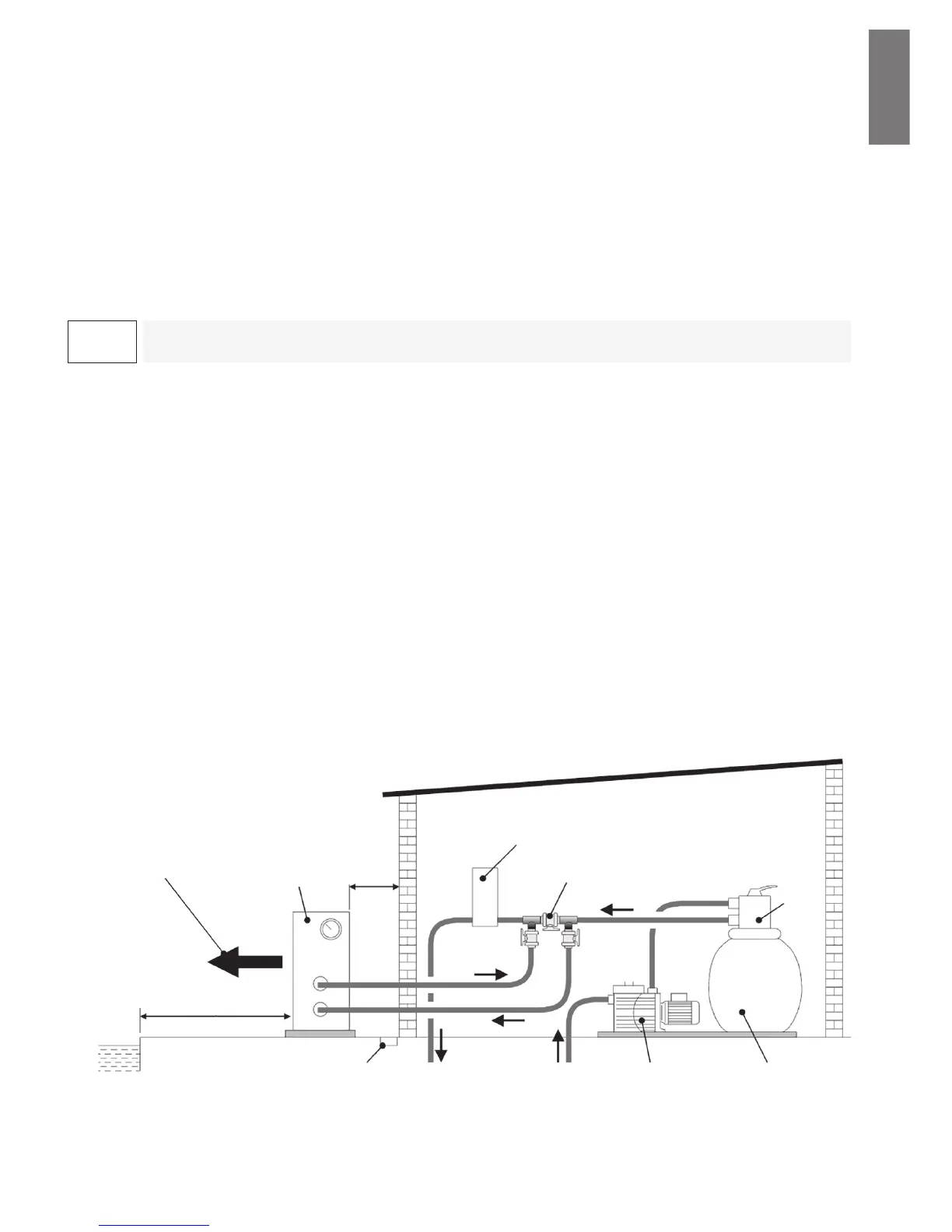

Standardno povezivanje kruga fi ltracije s toplinskom pumpom
strelica pokazuje smjer
strujanja zraka kroz
toplinsku pumpu
toplinska
pumpa
ventil fi ltra
odvod
kondenzata
odvod vode u
bazen
uređaj za uređivanje vode, uklj.
nepovratni ventil
dovod vode
iz bazena
pumpa
ltra
posuda
ltra
min 0,5 m
zaobilazni krug
izlaz
ulaz
bazen
min 3,5 m
