Nota: Las dimensiones se indican en milímetros.
ATENCIÓN: El fabricante se reserva el derecho a modifi caciones del producto que no infl uyan en sus características indispensables.
3.3

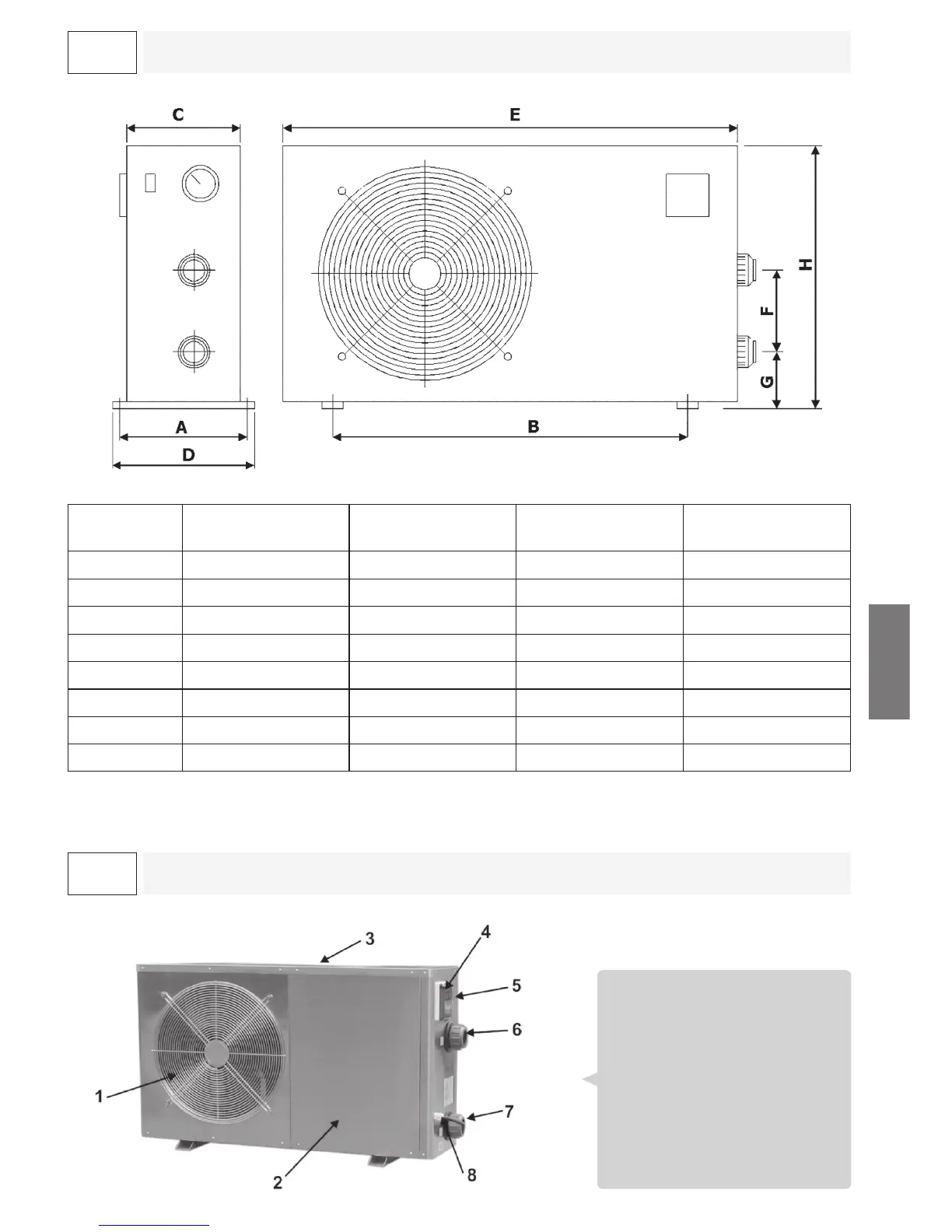

DIMENSIONES DE LA BOMBA TÉRMICA
3.4
DESCRIPCIÓN DE LAS PARTES BÁSICAS
BP-85HS-A BP-100HS-A BP-120HS-A BP-140HS-A
A
295 340 342 366
B
580 665 663 723
C
285 305 305 330
D
320 370 370 395
E
935 1010 1010 1070
F
290 330 363 400
G
90 100 103 103
H
540 615 665 715
1 – Rejilla de protección del ventilador
(salida del aire)
2 – Caja
3 – Tapa superior
4 – Panel de mando
5 – Manómetro
6 – Tubuladura de conexión
a la salida del agua
7 – Tubuladura de conexión
a la entrada del agua
8 – Cable de alimentación eléctrica
