Descrição do produto | EPS 807 / 815 | 16�
pt

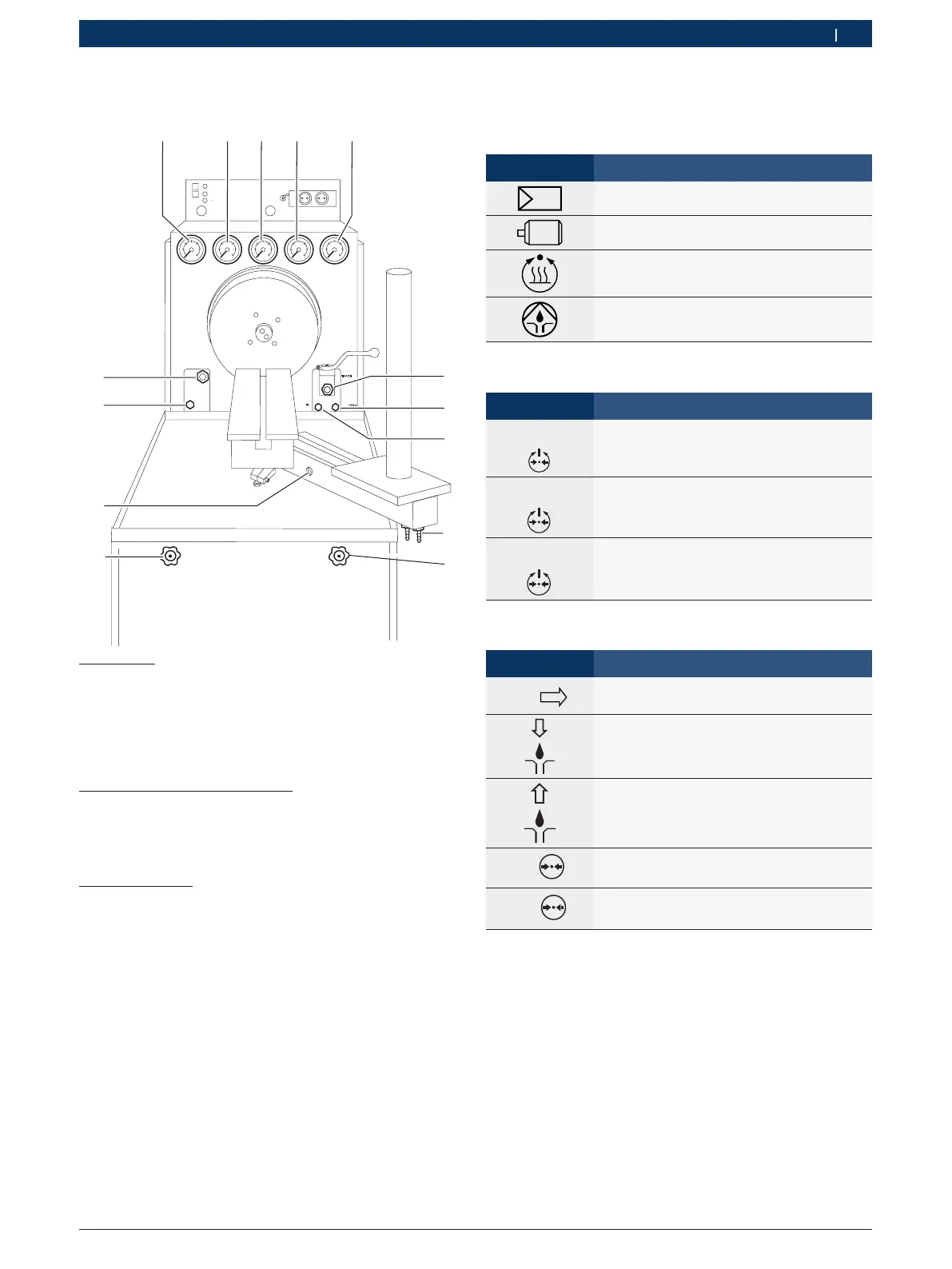

�.5.� Painel frontal
24V
12V
TestOil
16bar
2,5bar
14
26
24
20
23 27 25 18 17
21
19
458735/3
22
16
15
Óleo de teste
14 Conexão de alimentação
15 Conexão de retorno para dispositivo de medição
16 Válvula reguladora do óleo de teste
17 Manômetro – baixa pressão 0 a 600 kPa
18 Manômetro – alta pressão 0 a 6 MPa
19 Conexão de retorno para bomba injetora
Óleo lubrificante (acessório especial)
20 Conexão de retorno
21 Conexão de alimentação
22 Válvula reguladora do óleo lubrificante
23 Manômetro 0 a 1 MPa
Medição da pressão
24 Conexão para vácuo / pressão interior da bomba
25 Manômetro para vácuo / pressão interior
da bomba -100 a +250 kPa
26 Conexão para pressão da bomba de alimentação
27 Manômetro para pressão da bomba de alimentação 0 a 1,6 MPa
�.5.4 Símbolos
Painel de comando
Símbolo Explicação
Lig./deslig. conversor e alimentação de óleo
de teste
Lig./deslig. motor de acionamento
(desbloqueio do regulador)
Lig./deslig. aquecimento
Lig./deslig. alimentação de óleo lubrificante
Válvulas reguladoras
Símbolo Explicação
Test-
Oil
Válvula reguladora do óleo de teste
Rotação para a esquerda v alta pressão
Rotação para a direita v baixa pressão
Lube-
Oil
Válvula reguladora do óleo lubrificante
Pump Over Flow-
Oil
Válvula reguladora de vazamento
Ligações do manômetro e do óleo de teste
Símbolo Explicação
Test-
Oil
Alimentação de óleo de teste
Retorno do óleo lubrificante
Alimentação do óleo lubrificante
250
kPa
Vácuo/pressão interior da bomba
Conexão do manômetro 250 kPa
1,6
MPa
Pressão da bomba de alimentação
Conexão do manômetro 1,6 MPa
