1 689 979 672 2012-06-26| Robert Bosch GmbH
Primera puesta en funcionamiento | EPS 807 / 815 | 79 es
4.� Conexión a la red
¡PELIGRO! ¡Peligro de descarga eléctrica
debido a piezas conductoras de tensión!
También con el interruptor principal des-
conectado, los bornes de entrada L1, L2,
L3 están bajo tensión. El contacto con los
bornes de entrada L1, L2, L3 del interruptor
principal causa descargas eléctricas, paros
cardiacos y la muerte.
¶ Todo trabajo en el armario de distribución
debe ser realizado únicamente por electri-
cistas profesionales o por personas debi-
damente instruidas, que trabajarán bajo la
dirección y supervisión de un electricista
profesional.
¶ Cubrir o proteger con barreras partes de la
instalación sometidas a tensión eléctrica
458735/21P
1
2
3
4

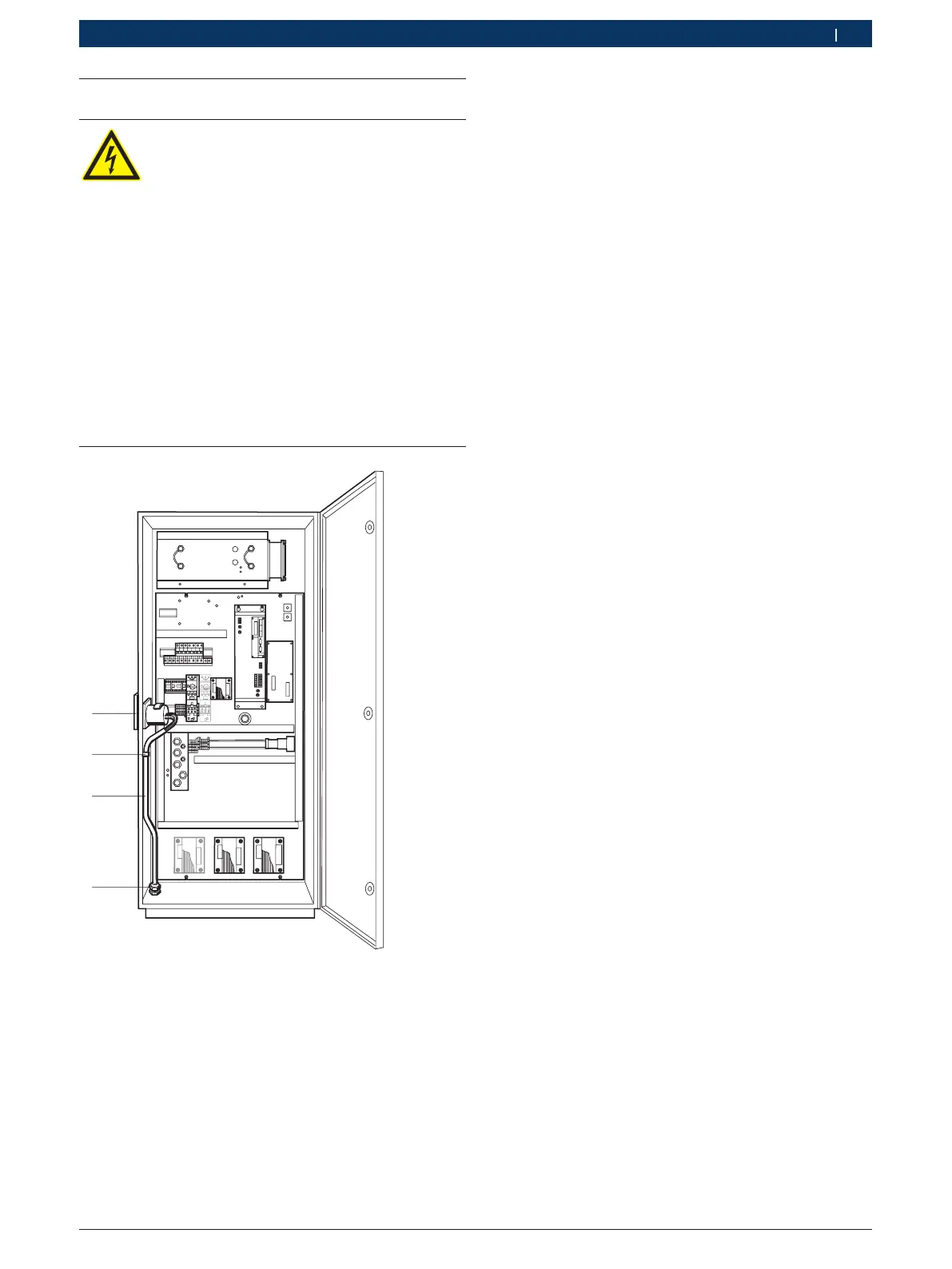

i La conexión a la red se efectúa según el circuito
eléctrico adjunto.
El conductor de red (3) es llevado hasta el conmutador
principal (1) a través del orificio pasacables (4) en la
parte inferior del armario de distribución.
Debe atenderse especialmente:
En estado de entrega el banco de pruebas básico siem-
pre está ajustado a la máxima tensión. Esto quiere decir:
R Versión básica ...001 (400 V)
$ no hace falta ajuste
R Versión ...002
(200 V/220 V/230 V/240 V)ajustado a 240 V
$ hace falta ajuste
R Versión ...003
(440 V/460 V/480 V/500 V) ajustado a 500 V
$ hace falta ajuste
Ajustar a la tensión local correspondiente según el cir-
cuito eléctrico adjunto.
El banco de pruebas se debe conectar sólo a una red
de corriente trifásica simétrica, puesta a tierra, con la
ajustada tensión local ±10% y una frecuencia de la red
de 50/60 Hz.
En ello, el cable para la conexión a conductor protector
debe tener una sección de cable de como mínimo 10 mm².
i Al ser utilizado en forma conjunta con el sistema de
medición MGT y una frecuencia de red de 60 Hz, el
puente del listón-bornera dentro del armario de dis-
tribución se debe colocar entre los bornes 161 – 162
hacia 162 – 163 (ver circuito eléctrico hoja 5).
