1 689 979 672 2012-06-26| Robert Bosch GmbH
294 | EPS 807 / 815 | Ürün tanımıtr

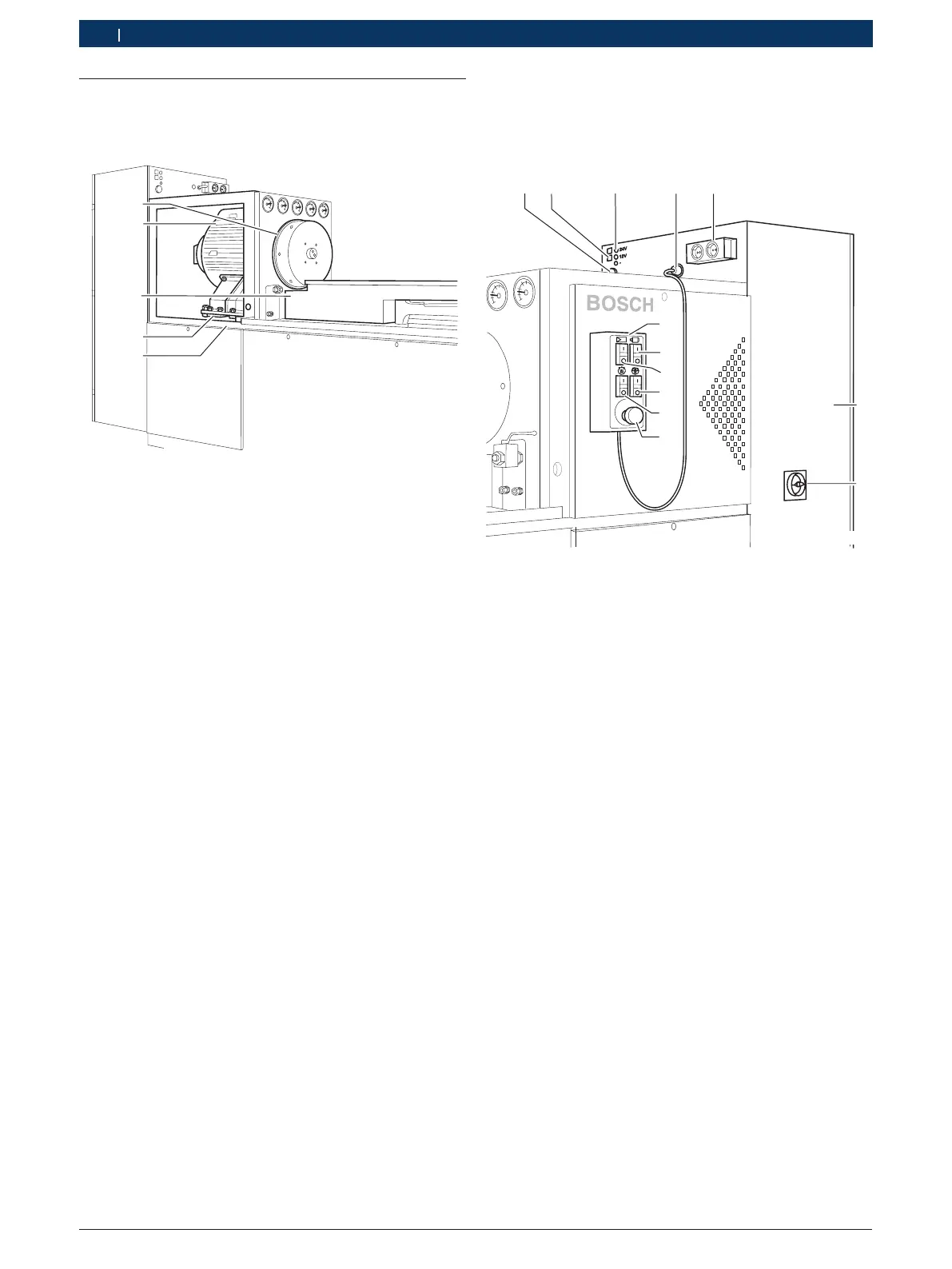

�.5.2 Şalter dolabı, kumanda paneli
Şalter dolabının içinde, işletim için gereken bütün elek-
trikli parçalar ve bağlantı elemanları monte edilmiştir.
2
1
9 10 11 12 13
3
4
5
6
7
8
458735/2
1 Şalter dolabı
2 Ana şalter
3 Acil-Kapat şalteri
4 Kontrol lambalı Açık-Kapalı şalteri, test yağı ısıtması için
5 Kontrol lambalı Açık-Kapalı şalteri, yağlama yağı pompası için
6 Kontrol lambalı Açık-Kapalı şalteri, konvertör ve test yağı için
7 Kontrol lambalı Açık-Kapalı şalteri, regülatörün etkinleştirilmesi için
8 Kumanda paneli
9 Ölçme sistemi (MGT veya KMA) için bağlantı
10 Sigorta otomatları, 12 ve 24 V / 7 A (DC) için
11 Bağlantı klemensleri, 12 ve 24 V / 7 A (DC)
12 Kumanda paneli için bağlantı
13 2 adet priz, 230 V / 2,5 A (AC)
Kumanda paneli (8), ünitelerin Acil-Kapat şalteri ve
Açık/Kapalı şalterleriyle seçmeli olarak EPSünitesinin
her iki tarafına yerleştirilebilmektedir.
! Asla iki ya da daha fazla tüketiciyi (örn. CRS845
kontrol cihazı, manyetik valf, vs.) EPSünitesinin
12/24 Volt beslemesinin bağlantı klemenslerine
(Poz.10) bağlamayın. Aksi takdirde tüketiciler zarar
görebilir!
Tüketicileri kesinlikle EPS ünitesi açıkken takmayın
ya da çıkartmayın.
�.5 Cihazın tanımı
�.5.1 Tahrik
1
2
3
5
4
458735/1
Hareket motoru (2) ve bağlama konsolu (3) bükülme-
ye dayanıklı bir ara plaka ile birbirine vidalanmıştır.
Volan (1) doğrudan tahrik motorunun (2) mil konisine
sabitlenmiştir. Bu tahrik ünitesi, lastik-metal bağlantılı
bloklar (4) üzerinden test cihazı çerçevesinde (5) yatak-
lanır. 8'lik serisinin test cihazları kademesiz, devir ayarlı
elektronik bir tahrikle donatılır. Teknik açıdan, üç fazlı
bir akım motoru ile kombine edilen vektöryel kontrol
devresiyle alan kontrollü, 4 kadranlı bir frekans konver-
törü söz konusudur. Bu tahrik motoru (2) enjeksiyon
pompası testinin gerekliliklerine göre geliştirilmiştir.
