1 695 600 091 2012-11-16| Robert Bosch GmbH
28 | WBE 4200 | Instandhaltungde
10.4 Kalibrierung
i
Wir empfehlen, WBE 4200 im Rahmen der Wartung
und Pflege (halbjährlich), bei einem Wechsel des
Flansches oder bei ungenauen Messergebnissen in
folgender Reihenfolge zu kalibrieren:
1. Flansch kalibrieren.
2. Messschieber kalibrieren.
3. WBE 4200 kalibrieren.
4. Kontrollmessung durchführen.
10.4.1 Aufruf Kalibriermenü
i In der nachfolgenden Beschreibung sind Sound und
Startautomatik aktiviert .
1. <MENU>-Taste drücken und gedrückt halten.
2. Sobald am linken Display CAL erscheint, <MENU>-
Taste loslassen.
3. Innerhalb von 1,5 Sek. die <BEDIENER>-Taste
drücken.
"Linkes Display zeigt C-1.
10.4.2 Flansch kalibrieren
1. Flansch montieren.
i Kein Rad befestigen, kein Spannmittel verwenden.
2. Kalibriermenü aufrufen.
 Linkes Display zeigt C-1.
3. Radschutzhaube schließen.
 Messung wird gestartet.
i Nach dem Messlauf wird die gemessene Unwucht
gespeichert.
 Eventuelle Unwuchtsreste der Welle werden
elektronisch ausgeglichen.
 Linkes Display zeigt C-2.
"Kalibrierung Flansch ist abgeschlossen.
" Unwucht wurde auf den Wert "0" gesetzt.

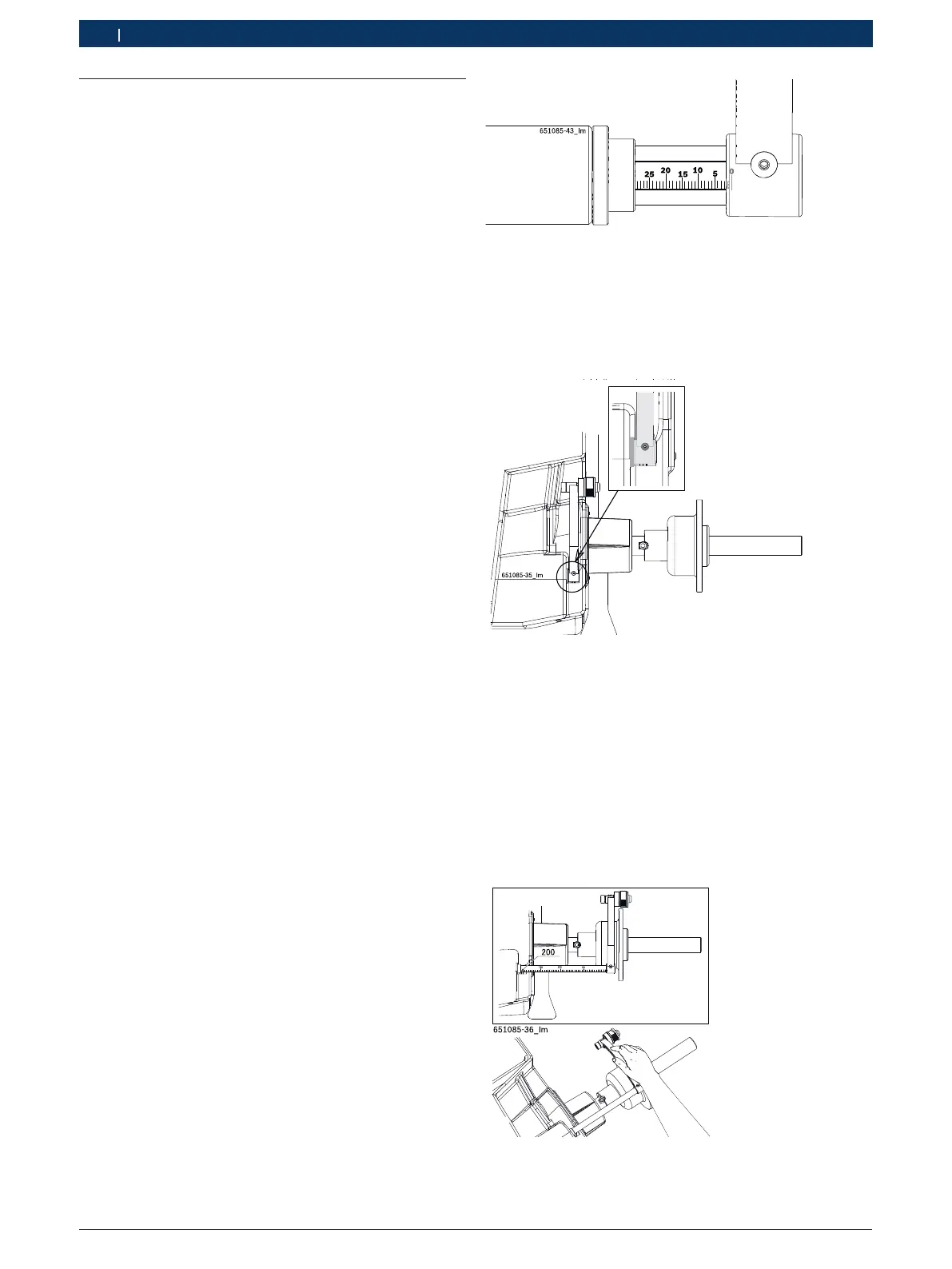

10.4.5 Kalibrierung elektronischer Messschieber
1. <MENU>-Taste drücken, bis auf dem linken Display
CAL erscheint.
2. Innerhalb 1,5 Sekunden <BEDIENER>-Taste drücken
3. 2 x <MENU>-Taste drücken.
 Linkes Display zeigt D-1.
4. Ziehen Sie den internen Messarm und lesen Sie den
angezeigten Wert in der Messskala (siehe Fig. 54);
Fig. 26:
5. Messschieber in Ruhelage bringen.
i Unter Ruhelage versteht man die Position, in der der
Messarm vollständig am Hebel anliegt (siehe Fig. 55);
Fig. 27:
6. Messwerte einstellen mit den Tasten <-> oder <+>
(Fig.21).
 Wert wird am rechten Display angezeigt.
7. Mit <DISTANZA>-Taste bestätigen.
 Linkes Display zeigt D-2.
8. Messschieber bis zum einem Abstand von 200 mm
herausziehen und in dieser Position halten.
9. Wert "200" mit Taste <-> oder <+> eingeben.
10. Mit <DISTANZA>-Taste bestätigen (Fig. 21).
 Linkes Display zeigt H-1.
Fig. 28:
