1 695 600 091 2012-11-16| Robert Bosch GmbH
Struttura del programma | WBE 4200 | 95
4. Struttura del programma
i Dopo l’accensione della WBE 4200 nel pannello di
comando/pannello di visualizzazione viene visualizzato
nei display per alcuni secondi la versione del software.
Dopodiché entrambi i display indicano il valore 0.
4.1 Panoramica dei LED

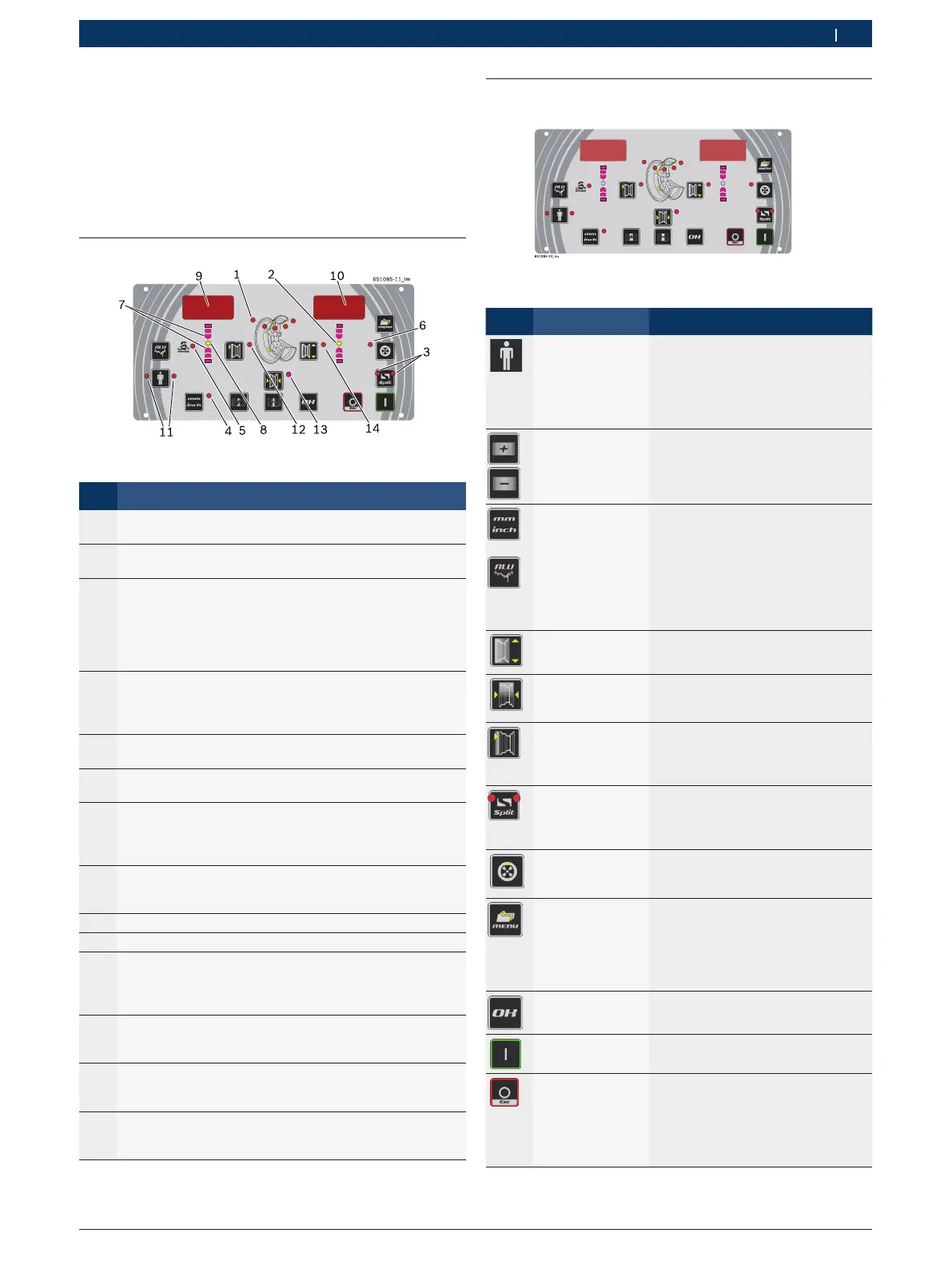

Fig. 2: LED disposti sul pannello di comando/pannello di visua-
lizzazione
Pos. Descrizione
1 Indicazione del programma di equilibratura attivo (selezi-
onato) e delle posizioni di equilibratura (vedi cap.9.1).
2 Indicazione del punto di equilibratura peso esterno; si illumina
di verde al raggiungimento della posizione di equilibratura.
3 Indicazione programma Split (cap.9.7.3) e programma
Match (cap.10);
- per il programma Split i LED si illuminano alternativa-
mente in base alla posizione dei pesi da applicare;
- per il programma Match i LED si illuminano contempor-
aneamente solo in alcuni passi della procedura.
4 Indicazione dell’unità di misura per larghezza cerchione
e diametro cerchione;
illuminato = mm,
non illuminato = inch.
5 Indicazione del programma di equilibratura;
si illumina in caso di programma Pax selezionato.
6 Indicazione del programma Match; si illumina in caso di
programma Match attivo.
7 Indicazione del senso di rotazione per la posizione di
equilibratura;
in alto = ruotare in senso antiorario,
in basso = ruotare in senso orario.
8 Indicazione del punto di equilibratura peso interno; si il-
lumina di verde al raggiungimento della posizione di equi-
libratura.
9 Display peso interno.
10 Display peso esterno.
11 Indicazione dell'utente attivo selezionato:
LED sinistro: UTENTE 1;
LED destro: UTENTE 2
Entrambi i LED: UTENTE 3
12 Indicazione della modalità inserimento dati
Se il LED è attivo i dati inseriti si riferiscono alla
distanza cerchione.
13 Indicazione della modalità inserimento dati
Se il LED è attivo i dati inseriti si riferiscono alla
larghezza del cerchione..
14 Indicazione della modalità inserimento dati
Se il LED è attivo i dati inseriti si riferiscono al diametro
del cerchione.
Tab. 1: Elementi del display
4.2 Tasti di comando
Fig. 3: Tasti disposti sul pannello di comando/pannello di visu-
alizzazione
Tasto Denominazione Descrizione
<UTENTE> R Cambio dell’utente
R Richiamo delle impostazioni di base
in combinazione con il tasto Menu, ve-
di cap.8;
R Richiamo della calibrazione in combi-
nazione con il tasto Menu, vedi cap. 8;
<+>
<->
R Modifica dei valori
R Modifica delle impostazioni
+ = "On", – = "Off".
<mm/inch> R Se il LED è acceso indica che l'unità
di misura è in mm; viceversa è in
inch.
<ALU> R Richiamo del programma di equili-
bratura;
R Selezione del tipo di veicolo (1 sec.)
R Selezione del programma di equili-
bratura.
<DIAMETRO
CERCHIonE>
R Indicazione del diametro del
cerchione
<LARGHEZZA
CERCHIonE>
R Indicazione larghezza del cerchio
R Selezione dell’unità di misura
inch/mm
<DISTANZA
CERCHIonE>
R Indicazione della distanza del
cerchione da WBE 4200
R Conferma dell’immissione dati di
calibrazione
<SPLIT> R Richiamo programma Split
R Arresto programma Split
R Acquisizione dati di calibrazione
<OPT> Attivare il porgrama di minimizzazio-
ne dello squilibrio; Se il LED è acce-
so il programma è attvato.
<MENU> R Richiamo delle impostazioni per-
sonalizzate
R Richiamo delle impostazioni di
base, vedi cap. 11;
R Richiamo del menu di calibrazione
R Uscita dal menu
<OK> R Disattivazione modalità fissaggio
dei pesi adesivi.
<START> R Start: avviare la misurazione
<STOP> R Stop: arrestare la misurazione,
bloccare la WBE 4200 in caso di
emergenza.
R Indicazione del valore esatto per lo
squilibrio misurato
R Uscita dai menu.
Tab. 2: Funzione dei tasti di comando
it
