1 695 600 091 2012-11-16| Robert Bosch GmbH
Menú de auto-diagnosis | WBE 4200 | 75 es
7.4 0_10 (Analógicos)
i
Página para el control de las entradas analógicas.
Desde este menú es posible leer directamente la señal
que llega de los sensores (pick-up y potenciómetros),
de forma que se pueda indentificar la causa de un po-
sible defecto.
A continuación se muestra un resumen de las funciones:
Display IZQ Display DCHA Descripción
0 2050
Lectura entrada analógica pick-
up externo
1 2050
Lectura entrada analógica pick-
up interno
2 2050
Lectura entrada analógica pick-
up externo amplificado
3 2050
Lectura entrada analógica pick-
up interno amplificado
4 200
Lectura potenciómetro distancia
5 200
Lectura potenciómetro anchura
6 200
Lectura potenciómetro diámetro
7.4.1 0 - Señal del pick-up externo
El sensor de tipo piezo-eléctrico lee una variación de
fuerza.
En fase de control del aparato verificar que:
R el valor de reposo esté en mitad de la escala de
lectura;
R empujando el eje hacia abajo el valor incremente
hasta el final de la escala;
R alzando el eje el valor disminuya hasta cero.
7.4.2 1 – Señal del pick-up interno.
Ahora el sensor está montado en la otra posición.
En fase de control del aparato verificar que:
R el valor de reposo esté en la mitad de la escala de
lectura;
R empujando el eje hacia abajo el valor disminuya
hasta cero;
R levantando el eje, el valor incremente hasta el final
de la escala.

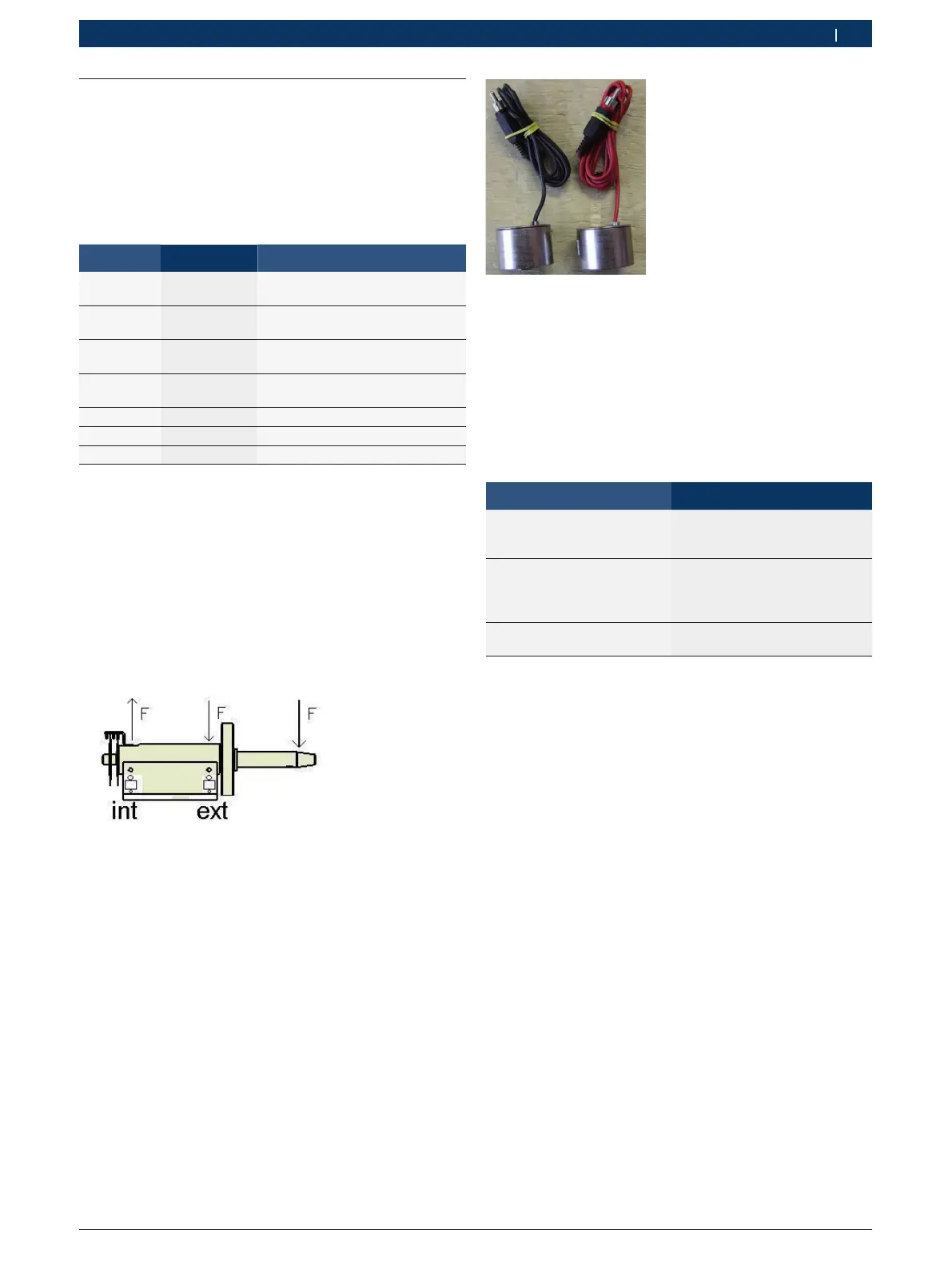

Fig. 9: Sensores
NOTAS PARA LA ASISTENCIA:
Los sensores son idénticos y para distinguirlos, en pro-
ducción, viene montado el pick-up rojo en el exterior y
el negro en el lado interno.
A continuación se enumeran algunos ejemplos de de-
fectos y posibles remedios:
Defecto Corrección
Uno de los pick-up está sa-
turado: tensión igual a 0 ó
4095.
R Sustituir la tarjeta.
R Sustituir el pick-up.
Se nota diferencia entre los
valores de reposo: ej. inter-
no 2050 (de 2000 a 2100
OK) - externo 1900.
R Volver a colocar los pick- up.
R Sustituir el pick-up (en este
ejemplo el externo).
La equilibradora necesita ser
medida frecuentemente.
R Volver a colocar los pick- up.
R Sustituir ambos pick-up.
i Para el procedimiento de sustitución de los pick-up
vea el Cap. 9.5 .
7.4.3 2 y 3
Eatos valores hacen siempre referencia a la tensión de-
tectada por los pick-up pero en este caso viene amplifi-
cada y filtrada por la tarjeta.
En fase de control no dar importancia a estas señales
eléctricas porque sirven sólamente al programa para
hacer el cálculo del desequilibrio.
7.4.4 4 - Señal del potenciómetro de la distancia.
i El potenciómetro utilizado es de tipo multigiro, en el
cual el eje tiene que realizar más de un giro para ir
de un extremo al otro del recorrido.
NOTAS PARA LA ASISTENCIA:
¶ Para comprobar el funcionamiento correcto del poten-
ciómetro extraer el calibre y verificar que durante el
recorrido entero el valor no permanezca bloqueado.
! Se presenta la necesidad de comprobar los valores
de los potenciómetros cuando en fase de introduc-
ción de las medidas la máquina visualiza valores
inaceptables y también después de la medición de
los calibres el problema no se resuelve.
