6 • Deutsch Aktives Sub1/Sub2 Bassmodul • Bedienungsanleitung
PRO.BOSE.COM
Systemeinrichtung
Systemeinrichtung
q Standby-Taste: Mit dieser Taste wird das
Bassmodul eingeschaltet. Die LED leuchtet
weiß, wenn das Bassmodul eingeschaltet ist.
w Line-Eingänge: Analogeingang für den
Anschluss eines L1 Pro oder einer anderen
Line-Pegel-Audioquelle. Kompatibel mit
XLR-Kabeln, symmetrischen und
asymmetrischen Klinkenkabeln.
e Line-Ausgänge: Der Line-Pegel-Ausgang wird
über ein XLR-Kabel mit einem Lautsprecher
verbunden.
r SubMatch Thruput: Ein zusätzliches Sub-
Bassmodul wird mit einem SubMatch Kabel
angeschlossen. Ein L1 Pro32 kann über eine
SubMatch Verbindung bis zu zwei Sub1 oder
Sub2 Bassmodule versorgen.
t Netzeingangsabdeckung: Verhindert, dass
der SubMatch Eingang und der Netzeingang
gleichzeitig verwendet werden. Durch
Verschieben der Abdeckung wird der zur
Einrichtung benötigte Netzeingang freigelegt.
y SubMatch Eingang: Das Bassmodul wird über ein
SubMatch Kabel mit einem L1Pro32 verbunden.
u Netzeingang: Anschluss für IEC-Netzkabel.
i USB-Anschluss: USB-C-Anschluss für den
Kundendienst von Bose und Firmware-Updates.
Hinweis: Dieser Anschluss ist nicht mit
Thunderbolt-3-Kabeln kompatibel.
o Line-Ausgang-EQ: Bei der Verwendung
von Line-Ausgängen haben Sie die Wahl
zwischen der GESAMTEN Bandbreite oder
einem Mehrzweck-HPF. Durch Betätigen der
Tastewerden die EQ-Einstellungen geändert.
Dieentsprechende LED leuchtet weiß, sobald
eine Auswahl getroen wurde.
a Line-Eingang-EQ: Bei der Verwendung von
Line-Eingängen haben Sie die Wahl zwischen
einer optimierten EQ für ein L1Pro oder
einem Mehrzweck-LPF. Durch Betätigen der
Taste werden die EQ-Einstellungen geändert.
Dieentsprechende LED leuchtet weiß, sobald
eine Auswahl getroen wurde.
s Signal-/Übersteuerungsanzeige: Die LED
leuchtet grün, wenn ein Signal anliegt, und rot,
wenn das Signal übersteuert oder wenn die
Signalbegrenzung des Subwoofers eintritt. Die
Pegel- oder Signallautstärke senken, damit keine
Signalübersteuerung/Signalbegrenzung eintritt.
d Pegelkontrolle: Anpassung des
Audioausgangspegels. Die Pegelkontrolle
hat keinen Einfluss auf die Line-Ausgänge.
Bei Verwendung mit einem L1Pro32 wird
dieoberste Position („12Uhr“) empfohlen.
f Phase/Abstrahlwinkel-Taste: Anpassung der
Polarität des Bassmoduls. Durch Betätigen
der Taste wird die Polarität umgeschaltet.
Dieentsprechende LED leuchtet weiß, sobald
eine Auswahl getroen wurde. Außerdem
kann damit bei Verwendung von zwei
identischen Bassmodulen der Cardioid-Modus
aufgerufen werden.

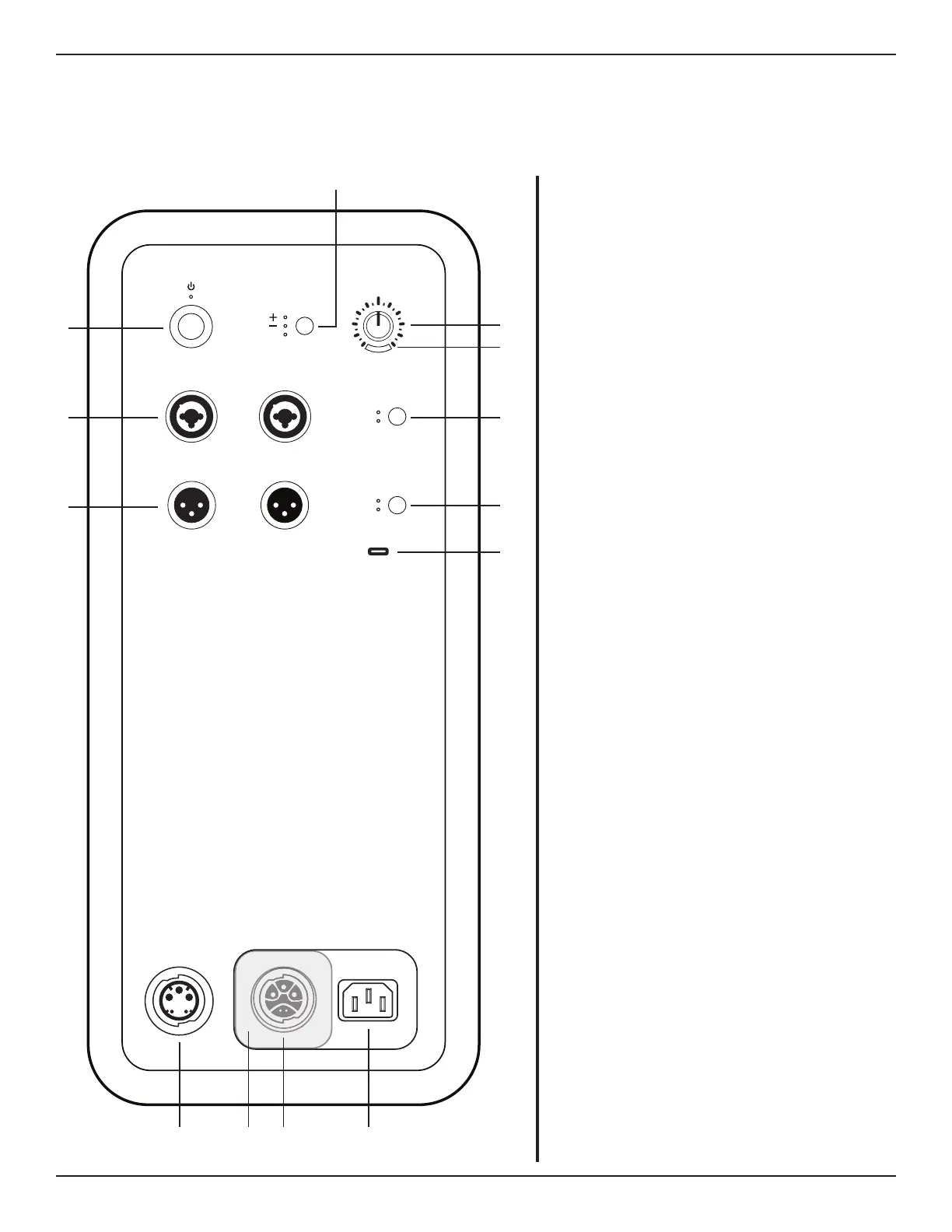

Anschlüsse und Regler
LINE IN 1LINE IN 2 LINE IN EQ
LINE OUT 1LINE OUT 2 LINE OUT EQ
PHASE/PATTERN
LEVEL
LPF
L1
FULL
HPF
SUBMATCH
THRU
SUBMATCH
IN
CARDIOID
q
w
e
o
a
s
d
i
r t y
f
u
