Bose Sub1 User Manual

Deutsch • 9Bedienungsanleitung • Aktives Sub1/Sub2 Bassmodul
PRO.BOSE.COM
Systemeinrichtung
Ein- und Ausgänge
Line-Eingang
Analogeingang für den Anschluss eines L1 Pro oder einer anderen Line-Pegel-Audioquelle. Kompatibel mit XLR-Kabeln,
symmetrischen und asymmetrischen Klinkenkabeln. Für Stereo-Anwendungen Line-Eingang1 (links) und Line-Eingang2
(rechts) zusammen verwenden.
Line-Ausgang
Der Line-Pegel-Ausgang wird über ein XLR-Kabel mit einem Lautsprecher verbunden. Für Stereo-Anwendungen
Line-Ausgang1 (links) und Line-Ausgang2 (rechts) zusammen verwenden.
Einstellungen
Phase/Abstrahlwinkel
Anpassung der Polarität des Bassmoduls. Durch Betätigen dieser Taste wird
zwischen positiver Polarität (+) und umgekehrter Polarität (–) gewechselt.
Dieentsprechende LED leuchtet weiß, sobald eine Auswahl getroen wurde.
Wählen Sie die Polarität, die am besten zu Ihrer Anwendung passt.
Cardioid-Modus
Der Cardioid-Modus wird für Aufbauten aus zwei identischen Bassmodulen
verwendet. Dabei wird die meiste Klangenergie vor dem Bassmodul-Stack abgegeben und die Abstrahlung nach hinten
reduziert. Um den CARDIOID-Modus zu wählen, die Taste vier Sekunden lang gedrückt halten. Die LED leuchtet weiß,
sobald eine Auswahl getroen wurde. Erneut gedrückt halten, um zurück zu + zu wechseln. Der Cardioid-Modus sollte nur
in einer Stack-Konfiguration aus zwei identischen Bassmodulen verwendet werden, bei der das obere Bassmodul auf den
zu beschallenden Bereich und das untere Bassmodul auf den nicht zu beschallenden Bereich ausgerichtet ist. Stellen Sie
Phase/Abstrahlwinkel des oberen Subwoofers auf + und Phase/Abstrahlwinkel des unteren Subwoofers auf CARDIOID
ein. Achten Sie beim Anpassen des Pegels der übereinander gestapelten Bassmodule im Cardioid-Modus darauf, dass
die Pegelkontrolle bei beiden Bassmodulen in der gleichen Position ist. Subwoofer-Anordnung in einem Stack und
Abstrahlwinkel siehe Diagramme unten.

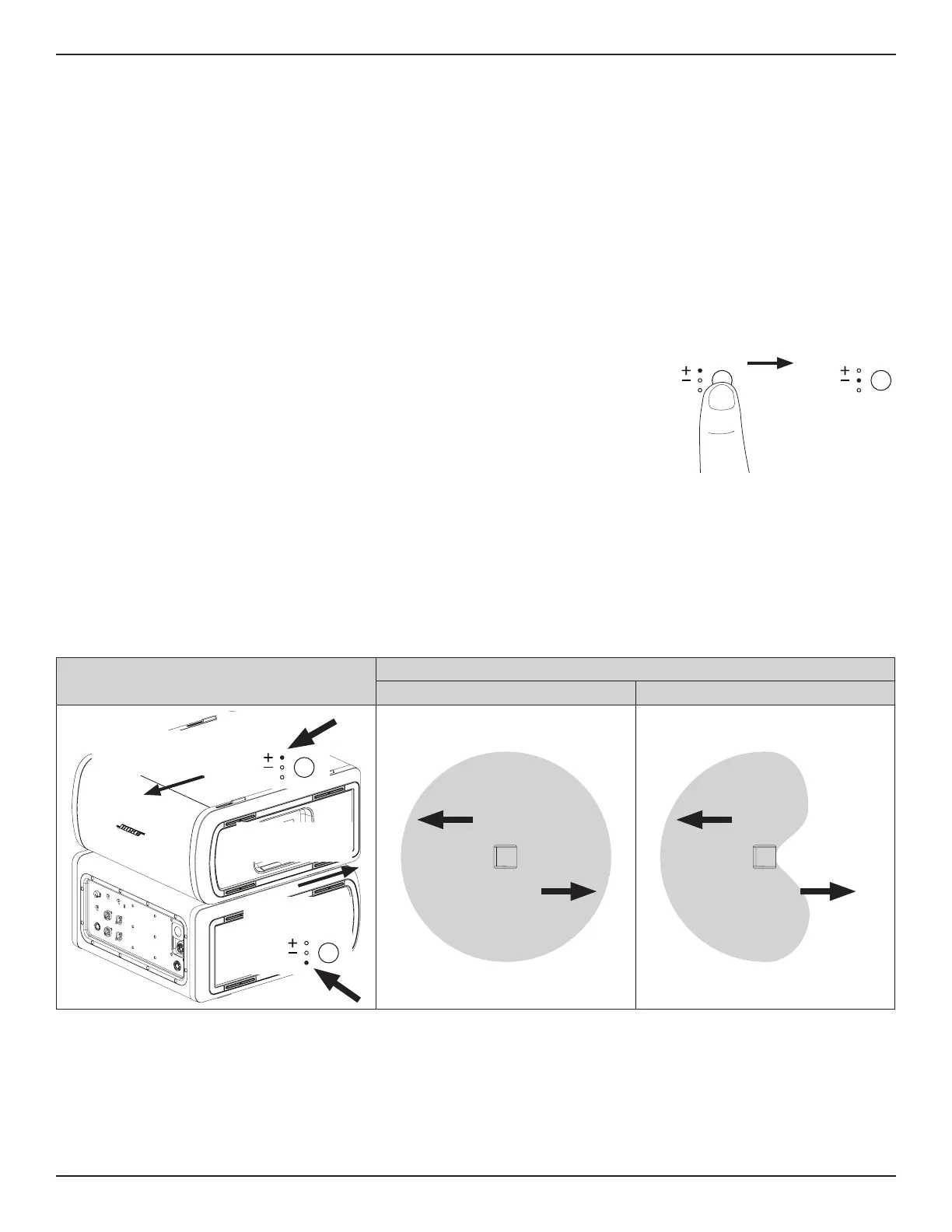

Stack-Konfiguration mit Cardioid-Modus
Abstrahlwinkel (von oben)
Cardioid-Modus aus Cardioid-Modus an
PHASE/PATTERN
CARDIOID
PHASE/PATTERN
CARDIOID
Ausgerichtet auf den
zu beschallenden
Bereich
Ausgerichtet
auf den nicht zu
beschallenden Bereich
Oberes
Bassmodul
Unteres
Bassmodul
Oberes
Bassmodul
Unteres
Bassmodul
PHASE/PATTERN
CARDIOID
PHASE/PATTERN
CARDIOID
