CAME GARD 8 SERIES User Manual

17
19
18
4
5
14 13 9 7
16
2
10
11
12
6
21
3
8
22
3
26V 0V
230
0
20
1
15
Стр. 12 - РуководствоFA01030-RU - вер. 1 - 01/2018 - © CAME S.p.A. - Содержание данного руководства может быть изменено в любое время без предварительного уведомления.

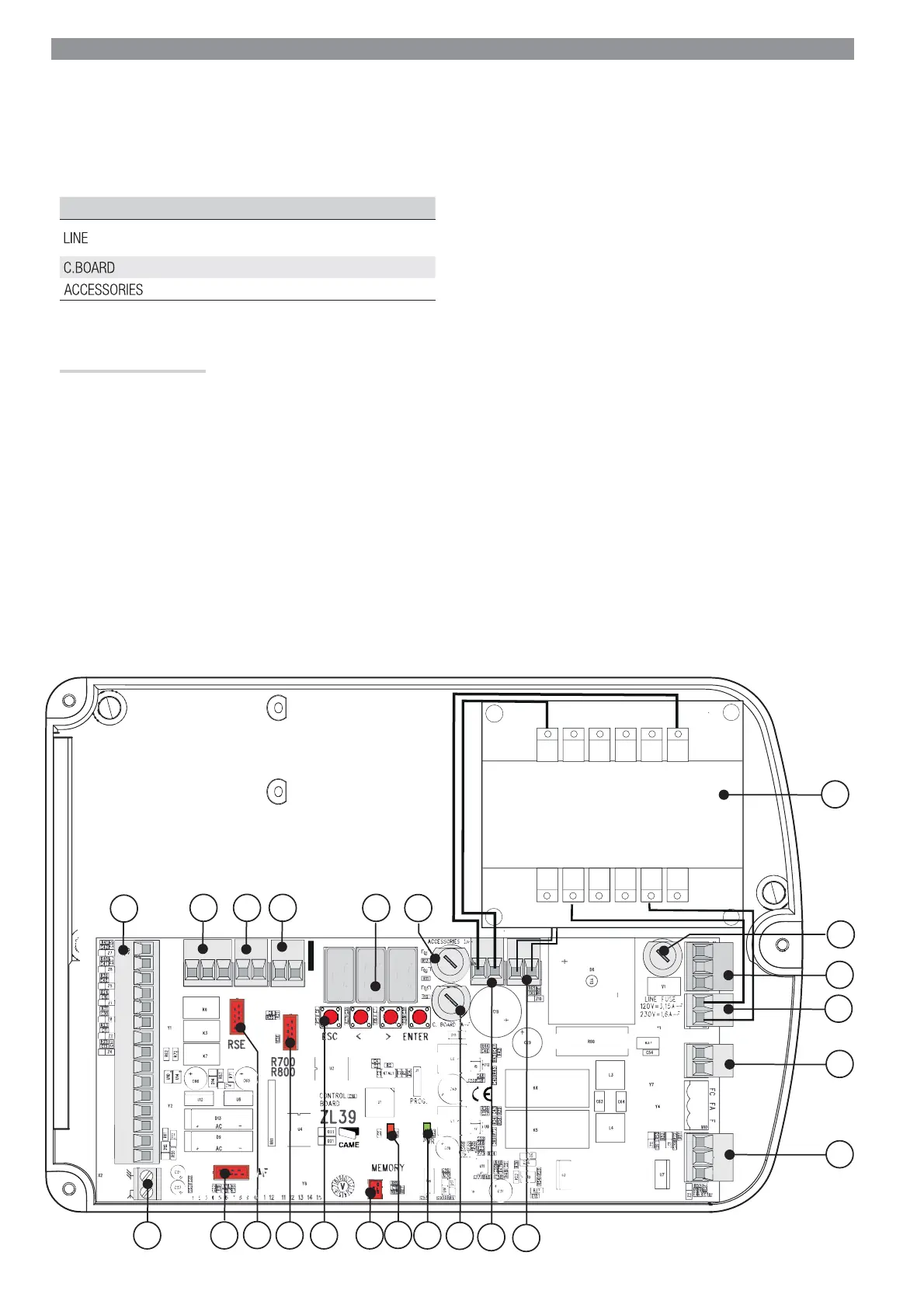

Основные компоненты
1. Трансформатор
2. Контакты электропитания
3. Контакты подключения трансформатора
4. Контакты подключения мотор-редуктора
5. Контакты подключения энкодера
6. Предохранитель платы
7. Светодиодный индикатор наличия электропитания
8. Светодиодный индикатор программирования
9. Разъем для карты памяти
10. Кнопки программирования
11. Разъем для платы R700/R800
12. Разъем для платы RSE
13. Разъем для платы радиоприемника AF
14. Контакты подключения антенны
15. Контакты подключения устройств управления и безопасности
16. Контакты подключения для работы в синхронном режиме /
шлюзовом режиме / CRP
17. Контакты подключения кодонаборной клавиатуры
18. Контакты подключения проксимити-устройств
19. Дисплей
20. Предохранитель аксессуаров
21. Входной предохранитель
22. Контакты термозащиты двигателя
ЭЛЕКТРИЧЕСКИЕ ПОДКЛЮЧЕНИЯ
⚠
Внимание! Перед началом работ по эксплуатации, ремонту, настройке и регулировке блока управления отключите сетевое
электропитание и/или вытащите аккумуляторы.
Электропитание блока и устройств управления: ~/=24В.
Настройка функций контактов, регулировка времени и управление пользователями осуществляются и отображаются с помощью
дисплея блока управления. Все подключения защищены быстрыми плавкими предохранителями.
ТАБЛИЦА ПРЕДОХРАНИТЕЛЕЙ ZL39
- Входной
3,15 A-F = 120 В
1,6 A-F = 230 В
- Плата
1 A
- Аксессуары
2 A
