CAME GARD 8 SERIES User Manual

17
19
18
4
5
14 13 9 7
16
2
10
11
12
6
21
3
8
22
3
26V 0V
230
0
20
1
15
Pag. 12 - Manuale FA0103 0 - IT - ver. 1 - 01/2018 - © Came S.p.A. - I contenuti del manuale sono da ritenersi suscettibili di modifica in qualsiasi momento senza obbligo di preavviso.

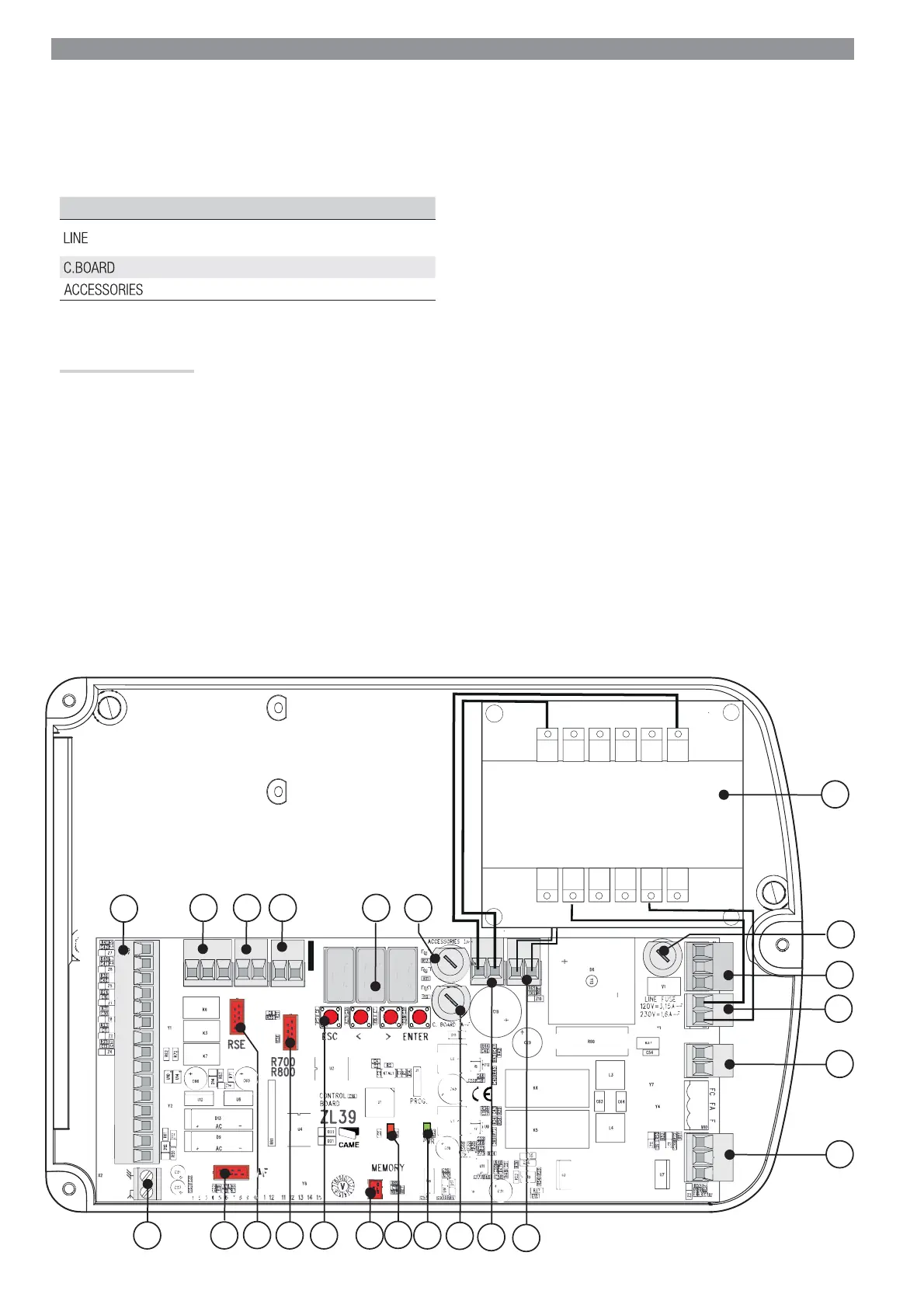

Descrizione delle parti
1. Trasformatore
2. Morsettiera per alimentazione
3. Morsettiera per trasformatore
4. Morsettiera per motoriduttore
5. Morsettiera per encoder
6. Fusibile scheda
7. LED segnalazione tensione presente
8. LED segnalazione programmazione
9. Connettore per scheda memory roll
10. Pulsanti di programmazione
11. Connettore per scheda R700 / R800
12. Connettore per scheda RSE
13. Connettore per scheda AF
14. Morsettiera per antenna
15. Morsettiera per dispositivi di comando e sicurezza
16. Morsettiera per collegamento in abbinato / bussola / CRP
17. Morsettiera per selettore a tastiera
18. Morsettiera per dispositivi a transponder
19. Display
20. Fusibile accessori
21. Fusibile di linea
22. Morsettiera per protezione termica
COLLEGAMENTI ELETTRICI
⚠
Attenzione! Prima di intervenire sul quadro comando, togliere la tensione di linea e, se presenti, scollegare le batterie.
Alimentazione del quadro e dei dispositivi di comando: 24 V AC/DC.
Le funzioni sui contatti di ingresso e uscita, le regolazioni dei tempi e la gestione degli utenti, vengono impostate e visualizzate sul display del quadro.
Tutte le connessioni sono protette da fusibili rapidi.
TABELLA FUSIBILI ZL39
- Linea
3,15 A-F = 120 V
1,6 A-F = 230 V
- Scheda
1 A-F
- Accessori
2 A-F
