Carel emeter1 User Manual

ITA
17
"Carel emeter" +0300044IE rel. 1.5 - 10.11.2017
emeter3
Variabili Descrizione Sistema 1
fase
Sistema 2
fasi
Sistema equilibrato 3 fasi 4 li /
Sistema equilibrato 3 fasi 3 li
Sistema squilibrato 3 fasi 4 li /
Sistema squilibrato 3 fasi 3 li
Note
22 W sys Potenza attiva totale x x x sys=sistema (∑)
23 W L1 (1) Potenza attiva fase L1 x x x
24 W L2 (1) Potenza attiva fase L2 o x x
25 W L3 (1) Potenza attiva fase L3 o o x
26 PF sys cosM totale x x x sys=sistema (∑)
27 PF L1 cosM fase L1 x x x
28 PF L2 cosM fase L2 o x x
29 PF L3 cosM fase L3 o o x
30 Hz Frequenza di rete x x x
31 Sequenza fasi Sequenza fasi corretta
(-1=L1-L3-L2; 0=L1-L2-L3)
oo x
Tab. 3.a
(x) = disponibile; (o) = non disponibile (indicazione zero sul display); (1) = variabile disponibile solo mediante porta di comunicazione seriale RS485
3.4 Pagine visualizzate
1a variabile
(1a parte 1a linea)
2a variabile
(2a parte 1a linea)
3a variabile
(2a linea)
Note
Sequenza fasi In caso di sequenza fasi inversa il triangolo di allarme apparirà in ogni pagina
1 Totale kWh W sys
2 Totale kvarh kvar sys
3 cosM sys Hz Indicazione di C, -C, L, -L in funzione del quadrante
4 cosM L1 cosM
L2 cosM L3 Indicazione di C, -C, L, -L in funzione del quadrante
5 A L1 A L2 A L3
6 V L1-2 V L2-3 V L3-1
7 V L1 V L2 V L3
Tab. 3.b
3.5 Informazioni aggiuntive disponibili a display
Tipo 1a linea 2a linea Note
Informazioni strumento 1 Y. 2007 r.A0 Anno di produzione e revisione del firmware
Informazioni strumento 2 PuL_LEd (kWh) valore KWh per impulso del LED
Informazioni strumento 3 SYS [3P.n] valore Tipo di sistema e tipo di collegamento
Informazioni strumento 4 Ct rAt. valore Rapporto di trasformazione amperometrico
Informazioni strumento 5 Ut rAt. valore Rapporto di trasformazione voltmetrico
Informazioni strumento 6 PuLSE (kWh) valore Uscita impulsi: kWh per impulso
Informazioni strumento 7 Add valore Indirizzo porta seriale
Tab. 3.c

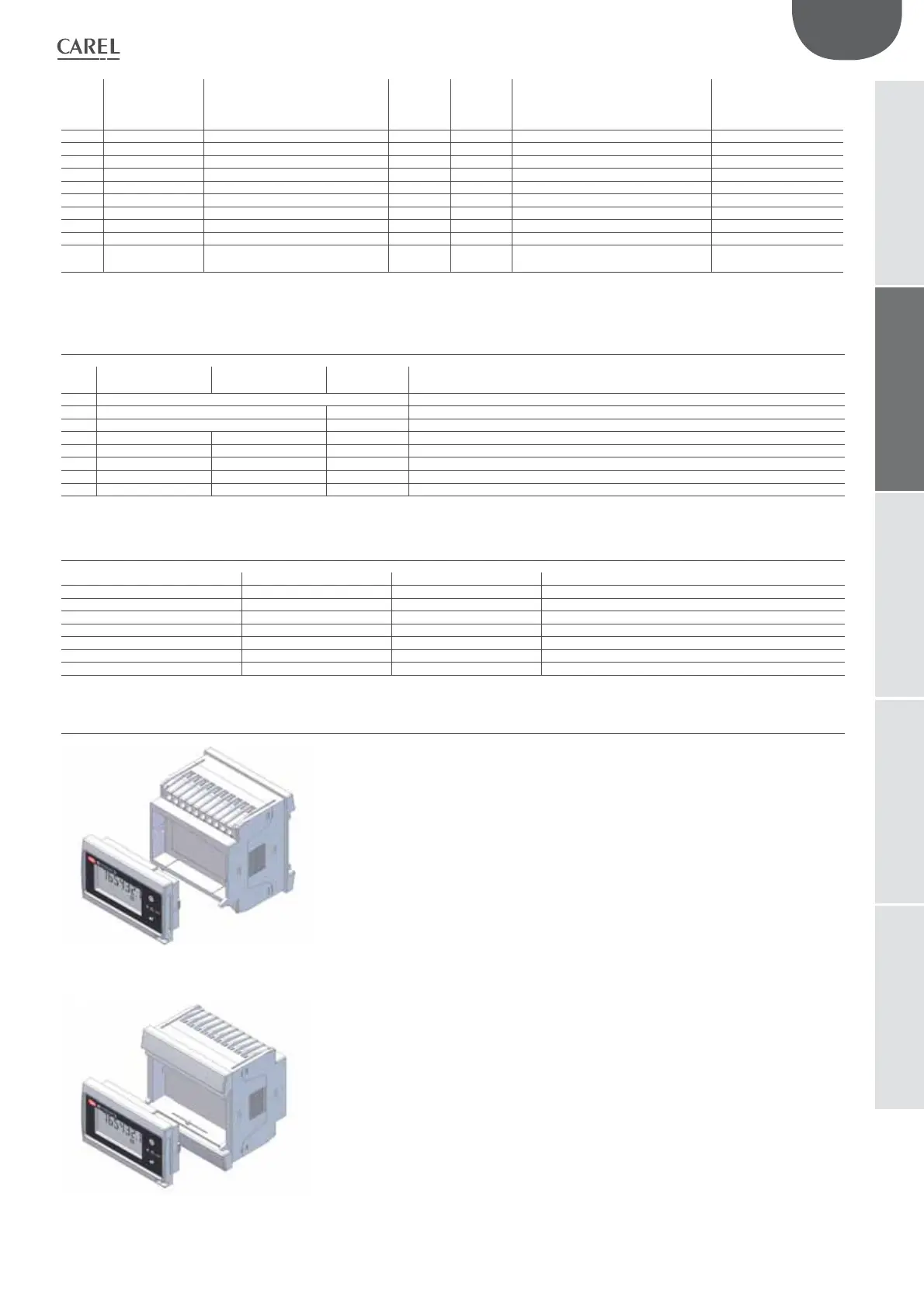

3.6 Uno strumento con doppia capacità di installazione
Fig. 3.b
Mediante l’unità display removibile, brevettata, lo strumento potrà essere utilizzato indifferentemente
come un contatore di energia con montaggio a pannello o...
Fig. 3.c
... un contatore di energia con montaggio a guida DIN.
